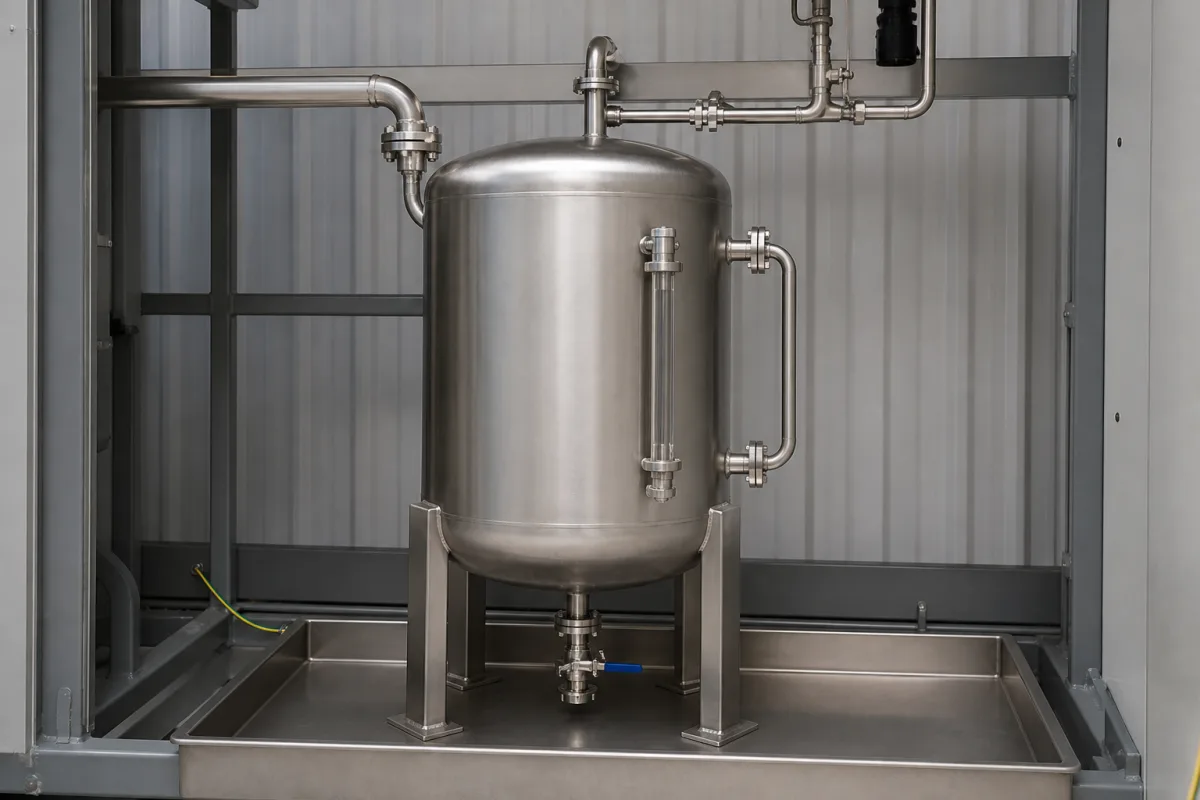

Sammelbehälter

Der Sammelbehälter ist eine kritische Komponente des Lösungsmittelrückgewinnungsmoduls und dient als primärer Lagerbehälter für Lösungsmittel, die aus Abfallströmen kondensiert und abgetrennt wurden. Er fungiert als Zwischenbehälter, in dem zurückgewonnene Lösungsmittel gesammelt werden, bevor sie zur Reinigung, Wiederverwendung oder Entsorgung überführt werden, und gewährleistet so den kontinuierlichen Betrieb des Rückgewinnungsprozesses. Der Behälter ist in Nennkapazitäten von 500 bis 5000 Litern erhältlich, mit Auslegungsdrücken von 1,0 bis 1,6 MPa (gemäß GB/T 150) und Auslegungstemperaturen von -20°C bis 150°C. Die hinterlegten Materialien umfassen Edelstahl 316L, Kohlenstoffstahl und glasfaserverstärkten Kunststoff; die Materialgüte (304/316L) sollte basierend auf der Korrosivität des Lösungsmittels gewählt werden, wobei 316L für korrosive Lösungsmittel empfohlen wird. Die Wanddicke beträgt 6 bis 12 mm, die Innenoberflächengüte 0,4 bis 0,8 μm Ra (ISO 1302) für Hochreinheitsanwendungen. Der Behälter erfüllt eine Leckagerate von ≤1×10⁻⁶ Pa·m³/s (ISO 15848-1) für flüchtige organische Verbindungen. Eine Isolierstärke von 50–100 mm ist für die Temperaturhaltung verfügbar. Das Leergewicht liegt zwischen 200 und 2000 kg und beeinflusst Fundament- und Hebeanforderungen. Einlass-/Auslassgrößen sind DN50–DN150 (ISO 7005) zur Anpassung an Rohrleitungssysteme. Die Füllstandsmessgenauigkeit beträgt ±0,5 % vom Messbereich für eine zuverlässige Bestandsführung, und die Korrosionszugabe beträgt 1–3 mm (GB/T 150) basierend auf der Korrosivität des Lösungsmittels. Der Behälter arbeitet, indem kondensierte Lösungsmitteldämpfe über Rohrleitungen zugeführt werden und die gesammelte Flüssigkeit bei Umgebungs- oder kontrollierten Temperaturen und Drücken gehalten wird. Füllstandsensoren überwachen den Füllstand, um Überläufe zu verhindern und Transferpumpen auszulösen, wenn Kapazitätsschwellen erreicht werden. Der Behälter kann Rühr- oder Mischsysteme enthalten, um die Homogenität des Lösungsmittels zu gewährleisten. Für die Beschaffung sind modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten zu verifizieren.

Kondensierte Lösungsmitteldämpfe aus der Rückgewinnungseinheit werden über Rohrleitungen in den Sammelbehälter geleitet. Der Behälter hält die gesammelte Flüssigkeit bei Umgebungs- oder kontrollierten Temperaturen und Drücken. Füllstandsensoren überwachen den Füllstand, um Überläufe zu verhindern und Transferpumpen auszulösen, wenn Kapazitätsschwellen erreicht werden. Der Behälter kann Rühr- oder Mischsysteme enthalten, um die Homogenität des Lösungsmittels zu gewährleisten.
