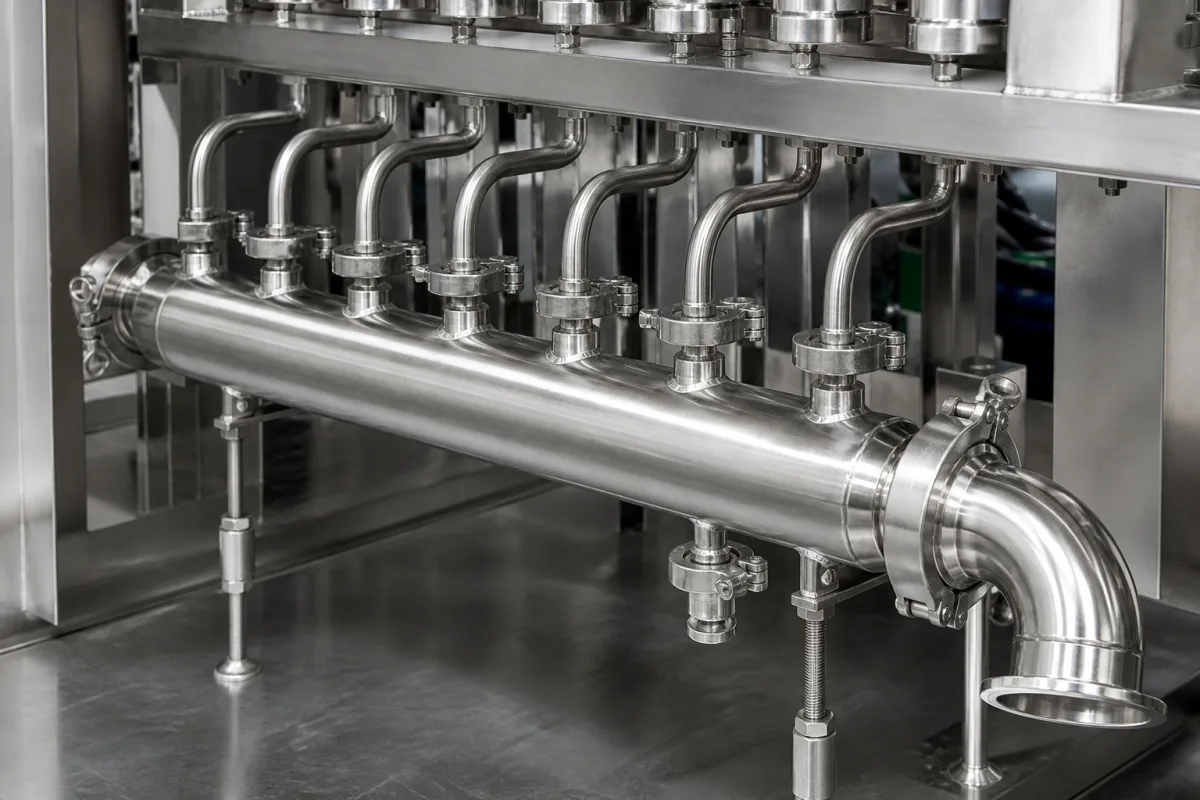

Sammelverteiler

Innerhalb eines Mikroreaktor-Array-Systems dient der Sammelverteiler als kritische Fluidhandhabungskomponente. Er ist dafür ausgelegt, die verarbeiteten Fluidausgänge aus den einzelnen Reaktionskanälen oder Kammern des Arrays aufzunehmen. Seine Hauptfunktion besteht darin, diese mehreren parallelen Ströme effizient zu einem einheitlichen Fluss für die nachgeschaltete Verarbeitung, Probenahme oder Analyse zu kombinieren, um eine kontrollierte Fluidübertragung zu gewährleisten und Kreuzkontamination oder Druckungleichgewichte zwischen den Kanälen zu minimieren. Der Verteiler wird typischerweise aus Materialien wie Edelstahl 316L, PTFE oder Glas hergestellt, die aufgrund ihrer chemischen Beständigkeit und Reinigungsfähigkeit ausgewählt werden. Er verfügt über mehrere Einlassöffnungen (typischerweise 4 bis 12), die an die Auslässe der Mikroreaktoren angeschlossen werden, sowie über eine oder mehrere zentrale Auslassöffnungen mit Durchmessern von 6 bis 25 mm, die zur nachgeschalteten Rohrleitung passen. Interne Kanäle oder eine Plenums erleichtern die Mischung oder gerichtete Strömungsvereinigung, wobei das Design auf gleichmäßige Druckverteilung und laminaren Strömungsübergang ausgelegt ist. Der Betriebsdruckbereich beträgt 1,0–1,6 MPa, und der Betriebstemperaturbereich liegt bei -40 bis 85 °C. Der Verteiler kann Ventile oder Durchflussbegrenzer zur individuellen Kanalsteuerung enthalten. Zu den wichtigsten Parametern gehören Durchflussrate (0,5–5 m³/h bei maximalem Druckabfall), Druckabfall (≤0,05 MPa bei Nenndurchfluss), Oberflächengüte (≤0,8 μm Ra für Reinigungsfähigkeit) und Leckrate (≤1×10⁻⁶ Pa·m³/s gemäß ISO 15848). Der Anschlusstyp ist typischerweise Flansch gemäß DIN EN 1092-1, andere Typen auf Anfrage. Das Gewicht liegt je nach Konfiguration zwischen 2 und 8 kg. Überprüfen Sie vor dem Kauf immer die modellspezifischen Werte und Normen mit dem Hersteller oder Lieferanten.

Der Verteiler funktioniert, indem er einen gemeinsamen Verteilerkopf oder eine Kammer mit mehreren Einlassöffnungen bereitstellt, die mit den Auslässen der Mikroreaktoren verbunden sind. Fluid aus jedem Reaktor tritt in den Verteiler ein, wo interne Kanäle oder ein Plenum die Mischung oder gerichtete Strömungsvereinigung erleichtern. Das Design gewährleistet eine gleichmäßige Druckverteilung und einen laminaren Strömungsübergang, der das kombinierte Fluid zu einem oder mehreren zentralen Auslassöffnungen führt. Es können Ventile oder Durchflussbegrenzer zur individuellen Kanalsteuerung enthalten sein.
