Klemmverschraubung

Auf Basis strukturierter CNFX-Herstellerprofile wird Klemmverschraubung im Bereich Herstellung von chemischen Erzeugnissen anhand von Standardkonfiguration bis Schwerlastanforderung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Klemmverschraubung wird durch die Baugruppe aus Fitting Body und Kompressionmutter beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine mechanische Verschraubung, die durch Zusammendrücken eines Ferrules oder einer Hülse auf ein Rohr oder eine Leitung eine dichte Abdichtung erzeugt.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

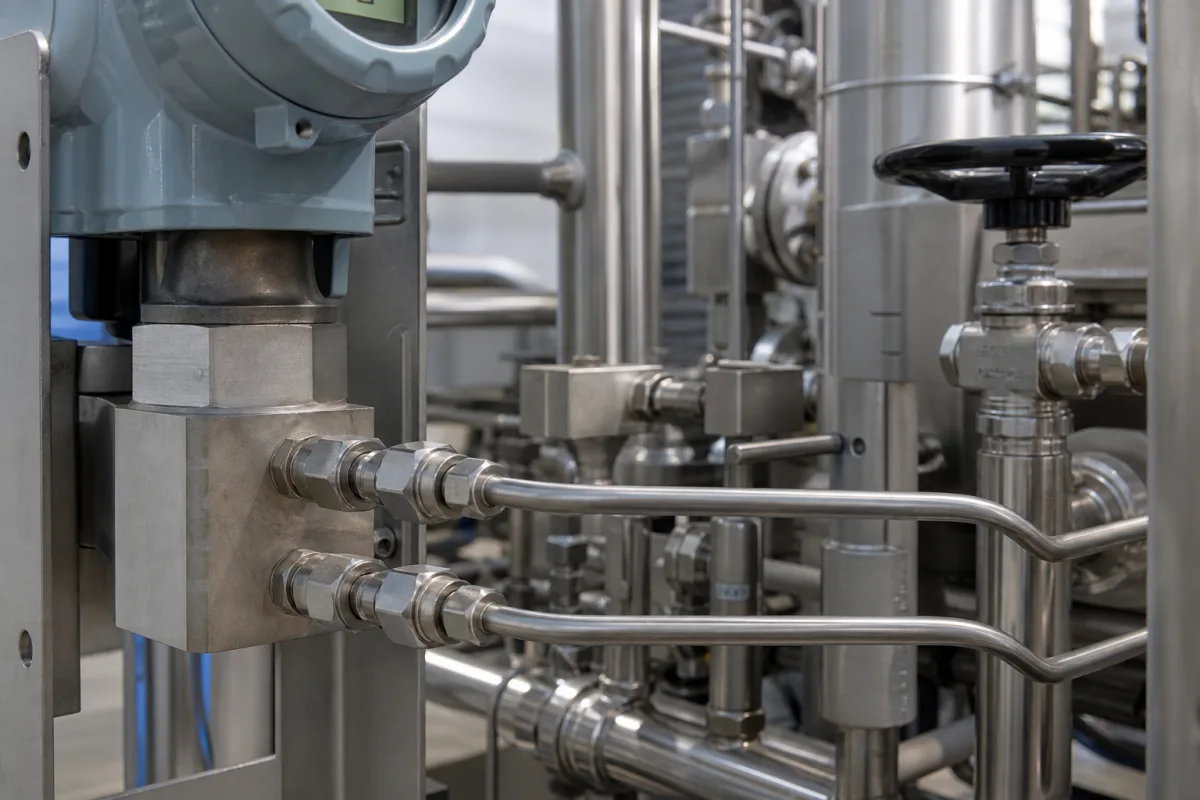

Klemmverschraubung in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Klemmverschraubung

Technische Definition

Im Zusammenhang mit einer Chemiereaktor-Temperatursensor-Sonde dient die Klemmverschraubung als kritischer Verbindungspunkt, der die Sonde oder das Thermowell des Temperatursensors sicher an der Reaktorleitung oder der Behälterwand befestigt und eine druckdichte und leckagefreie Abdichtung gewährleistet, um das Austreten von Prozessflüssigkeit zu verhindern und die Messintegrität in rauen chemischen Umgebungen aufrechtzuerhalten. Die Verschraubung besteht aus einem Körper, einer Mutter und einem oder zwei Ferrules (Hülsen). Wenn die Mutter auf den Verschraubungskörper angezogen wird, zwingt sie das Ferrule (die Ferrules), radial auf das eingeführte Rohr oder den Sondenschaft zu komprimieren. Diese Kompression erzeugt sowohl einen mechanischen Halt (verhindert Herausziehen) als auch eine Metall-zu-Metall-Dichtung (verhindert Lecks), indem das Ferrule gegen sowohl das Rohr als auch den Verschraubungskörper verformt wird. Die Verschraubung besteht typischerweise aus Edelstahl (z.B. 316/316L), um korrosiven Chemikalien und hohen Temperaturen standzuhalten. Die Hauptspezifikation ist der Außendurchmesser (AD) des Rohrs oder Sondenschafts in Millimetern, der mit der Verschraubungsgröße übereinstimmen muss. Für dieses Produkt sind keine spezifischen Normen aufgeführt; daher müssen Benutzer die geltenden Normen und Zertifizierungen mit dem Hersteller oder Lieferanten verifizieren. Bei der Auswahl bestätigen Sie den AD der Sonde oder des Thermowells, die Materialverträglichkeit mit dem Prozessmedium sowie die Druck- und Temperaturwerte der Verschraubung. Bei der Installation stellen Sie das richtige Anzugsdrehmoment sicher, um die erforderliche Abdichtung ohne Überkompression zu erreichen. Eine regelmäßige Inspektion auf Anzeichen von Leckagen, Korrosion oder Lockerung wird empfohlen. Bei Leckagen prüfen Sie den Zustand des Ferrules und ziehen Sie es gegebenenfalls nach oder ersetzen Sie es. Konsultieren Sie immer die Herstellerdokumentation für modellspezifische Werte und Installationsrichtlinien.

Funktionsprinzip

Die Verschraubung besteht aus einem Körper, einer Mutter und einem oder zwei Ferrules (Hülsen). Wenn die Mutter auf den Verschraubungskörper angezogen wird, zwingt sie das Ferrule (die Ferrules), radial auf das eingeführte Rohr oder den Sondenschaft zu komprimieren. Diese Kompression erzeugt sowohl einen mechanischen Halt (verhindert Herausziehen) als auch eine Metall-zu-Metall-Dichtung (verhindert Lecks), indem das Ferrule gegen sowohl das Rohr als auch den Verschraubungskörper verformt wird.

Hauptmaterialien

Edelstahl (z.B. 316/316L)

Komponenten / BOM

Fitting Body
Hauptstrukturkomponente mit innerem Konus, die das Rohr und die Überwurfmutter aufnimmt und eine Seite der Dichtung bildet.
Material: ABS-Kunststoff
Kompressionmutter
Gewindet auf den Körper auf, um axiale Kraft auszuüben, die Überwurfmutter vorwärts treibt, um Kompression und Dichtung zu erzeugen.
Vorderer Ferrule
Primäres Dichtelement. Wird auf das Rohr gepresst und beißt leicht ein, wodurch die hauptsächliche leckdichte Dichtung erzeugt wird.
Hintere Zwinge (bei Doppelzwingen-Ausführung)
Erzeugt eine Greifwirkung am Rohr, um ein Lösen durch Vibration zu verhindern und stützt die vordere Zwinge.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Bis zu 10.000 psi (690 bar) je nach Größe und Material
Weitere Spezifikationen:	Durchflussrate: Variiert mit Rohr-Innendurchmesser und Systemauslegung; Schlammkonzentration: Begrenzt auf Anwendungen mit geringem Partikelanteil (<5 % Feststoffe nach Volumen)
Betriebstemperatur:	-65 °F bis 400 °F (-54 °C bis 204 °C) typisch für Standardmaterialien

Montage- und Anwendungskompatibilität

Hydraulikflüssigkeiten (mineralölbasiert)Instrumentenluft/GasTrinkwassersysteme

Nicht geeignet: Hochkorrosive Chemikalien (z.B. konzentrierte Säuren, starke Oxidationsmittel)

Auslegungsdaten

Rohr-Außendurchmesser (OD) und Wandstärke
Systembetriebsdruck und -temperatur
Rohrmaterial und Härte

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0-689 bar (0-10000 psi) für Standard-Messingverbinder, 0-1379 bar (0-20000 psi) für Hochdruck-Edelstahlvarianten

Belastungs- und Ausfallgrenzen

Dichtungsversagen tritt bei 1,5-fachem Nenndruck (1034 bar für 689 bar Nennverbinder) auf, mechanisches Versagen bei 2,0-fachem Nenndruck (1379 bar für 689 bar Nennverbinder).

Plastische Verformung des Klemmringmaterials (typischerweise Edelstahl 316 mit einer Streckgrenze von 290 MPa), die die Elastizitätsgrenze überschreitet, was zu einer dauerhaften Verformung und einem Verlust der für die Abdichtung erforderlichen Rückstellkraft führt.

Fertigungskontext

Klemmverschraubung wird innerhalb von Herstellung von chemischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Leckage aufgrund unsachgemäßer Klemmring-Sitzung

Ursache: Unzureichende Rohreinführtiefe, falsche Klemmring-Orientierung oder unangemessenes Anzugsdrehmoment während der Installation, was die Bildung einer ordnungsgemäßen Kompressionsdichtung verhindert.

Spannungsrisskorrosion

Ursache: Exposition gegenüber korrosiven Medien (z.B. Chloride, Säuren) in Kombination mit verbleibenden Zugspannungen aus Überdrehen oder vibrationsinduzierter zyklischer Belastung in anfälligen Materialien wie Edelstahl.

Wartungsindikatoren

Sichtbares Schwitzen oder Tropfen von Flüssigkeit an der Schnittstelle zwischen Verbinderkörper und Klemmring
Hörbares Zischen oder hochfrequentes Vibrationsgeräusch, das auf das Entweichen von Gas oder Hochdruckflüssigkeit hinweist

Technische Hinweise

Verwenden Sie einen kalibrierten Drehmomentschlüssel und die herstellerspezifischen Montageverfahren, um eine korrekte Klemmring-Kompression ohne Überdrehen zu gewährleisten, was Komponenten verformen und die Ermüdungslebensdauer verringern kann.
Wählen Sie Verbindermaterialien, die mit dem Fluid-Dienst kompatibel sind (unter Berücksichtigung von Temperatur, Druck und chemischer Kompatibilität), und installieren Sie Vibrationsdämpfer oder Halterungen in der Nähe von Verbindern in hochvibrationssystemen, um die zyklische Belastung zu reduzieren.

Konformität und Fertigungsnormen

Referenznormen

ISO 8434-1: Hydraulikflüssigkeitskraft - Verbindungen - Teil 1: 24°-KegelverbinderANSI/ASME B16.11: Schmiedefittings, Muffenschweiß- und GewindefittingsDIN 2353: Rohrverschraubungen mit 24°-Kegel für hydraulische Anwendungen

Fertigungsgenauigkeit

Bohrungsdurchmesser: +/-0,02 mm
Oberflächenrauheit: Ra 0,8 μm maximal

Qualitätsprüfung

Druckprüfung: 1,5-facher Betriebsdruck für 2 Minuten
Maßliche Überprüfung mit kalibrierten Lehren

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Unzureichende Rohreinführtiefe (weniger als das 2-fache des Rohr-Außendurchmessers gemäß SAE J514-Standard) → Klemmring sitzt auf der Rohrschulter statt auf dem vollen Umfang, wodurch ein radialer Spalt von 0,1-0,3 mm entsteht → Positivanschlag-Design mit visuellen Einführindikatormarkierungen und drehmomentbegrenzenden Montagewerkzeugen

Überdrehmoment während der Montage, das 150 % des spezifizierten Wertes überschreitet (z.B. 45 N·m statt 30 N·m) → Klemmringmaterial kaltverfestigt sich über Rockwell C45 hinaus, wodurch die Duktilität um 60 % reduziert wird → Drehmoment-bis-zur-Streckgrenze-Montageverfahren mit winkelgesteuertem Anziehen (90° ±5° Drehung nach handfestem Anziehen)

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.
