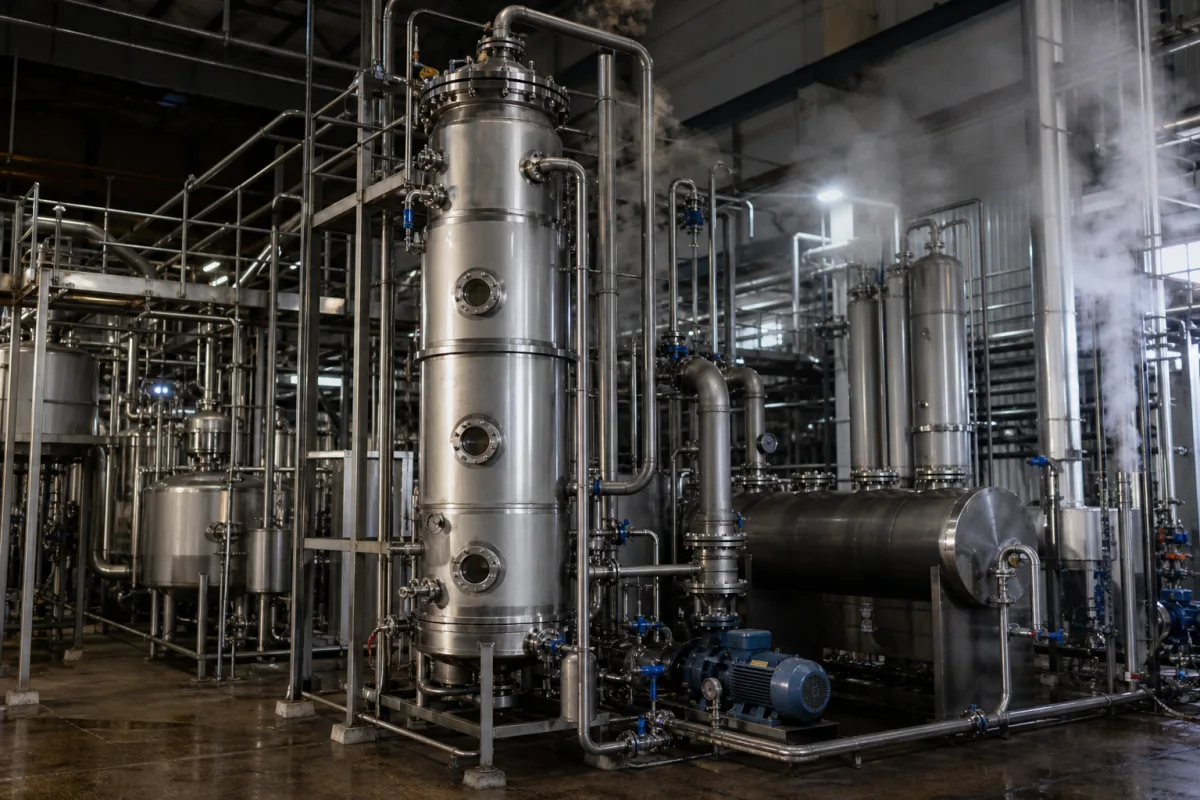

Salpetersäure-Konzentrationskolonne | Destillationskomponente

Produktspezifikationen

Technische Details und Fertigungskontext für Konzentrationskolonne

Technische Definition

Die Konzentrationskolonne ist eine kritische Komponente im integrierten System zur Herstellung und Konzentrierung von Salpetersäure. Sie ist speziell dafür verantwortlich, die Konzentration der Salpetersäure von ihrem anfänglichen verdünnten Zustand (typischerweise 50–60 %) auf eine handelsübliche Konzentration (typischerweise 68–70 % oder höher) zu erhöhen. Sie arbeitet als Destillationseinheit, bei der Wärme zugeführt wird, um Wasser und etwas Salpetersäure zu verdampfen. Die Dämpfe werden dann kondensiert und rückgeführt, um die gewünschte Säurestärke im Sumpfprodukt zu erreichen. Die Kolonne ist für die fraktionierte Destillation ausgelegt, wobei die Zufuhr auf einem mittleren Boden erfolgt und die Wärme am Boden über einen Umlaufverdampfer zugeführt wird. Aufgrund der unterschiedlichen Flüchtigkeit verdampft Wasser leichter als Salpetersäure. Der aufsteigende Dampf kommt mit der absteigenden Flüssigkeit (Rücklauf) auf Böden oder in Packungen in Kontakt. Dieser Gegenstromkontakt ermöglicht den Stoffaustausch: Wasser reichert sich in der aufsteigenden Dampfphase an, während Salpetersäure in der absteigenden Flüssigphase konzentriert wird. Der am Kopf austretende Dampf wird kondensiert; ein Teil wird als Rücklauf zurückgeführt, um die Trennung zu steuern, und der Rest wird als Kopfprodukt (verdünnte Säure oder Wasser) abgezogen. Konzentrierte Salpetersäure wird am Boden entnommen. Der Prozess arbeitet je nach Auslegung unter Vakuum oder Atmosphärendruck, um die Temperaturen zu kontrollieren und eine übermäßige Zersetzung der Salpetersäure zu verhindern. Zu den Werkstoffen gehören Edelstähle (z. B. 304L, 316L) und Speziallegierungen (z. B. hochsiliziumhaltiges Eisen, Zirkonium) für hohe Konzentrationen, sowie keramische Packungen, falls eine Packungskolonne verwendet wird. Zu den wichtigsten Parametern gehören Kolonnendurchmesser (600–3600 mm), Höhe (10000–30000 mm), Verarbeitungskapazität (5–50 t/d), Betriebsdruck (1,0–1,6 MPa), Betriebstemperatur (80–120 °C), Zulaufkonzentrationsbereich (30–68 %), Konzentrationsgenauigkeit (±0,5 %), Werkstoff (304L/316L gemäß ASTM A240), Bodentyp (Sieb-/Ventilboden), Anzahl der Böden (20–60), Bodenabstand (300–600 mm) und Gewicht (5000–30000 kg). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden.

Funktionsprinzip

Die Kolonne arbeitet nach dem Prinzip der fraktionierten Destillation. Verdünnte Salpetersäure wird typischerweise auf einem mittleren Boden in die Kolonne eingespeist. Am Boden (Umlaufverdampfer) wird Wärme zugeführt, um das Gemisch zu verdampfen. Aufgrund der unterschiedlichen Flüchtigkeit verdampft Wasser leichter als Salpetersäure. Der Dampf steigt durch die Kolonne auf und kommt mit der absteigenden Flüssigkeit (Rücklauf) auf Böden oder in Packungen in Kontakt. Dieser Gegenstromkontakt ermöglicht den Stoffaustausch: Wasser reichert sich in der aufsteigenden Dampfphase an, während Salpetersäure in der absteigenden Flüssigphase konzentriert wird. Der am Kopf austretende Dampf wird kondensiert; ein Teil wird als Rücklauf zurückgeführt, um die Trennung zu steuern, und der Rest wird als Kopfprodukt (verdünnte Säure oder Wasser) abgezogen. Konzentrierte Salpetersäure wird am Boden entnommen. Der Prozess arbeitet je nach Auslegung unter Vakuum oder Atmosphärendruck, um die Temperaturen zu kontrollieren und eine übermäßige Zersetzung der Salpetersäure zu verhindern.

Hauptmaterialien

Nichtrostender Stahl (z.B. 304L, 316L), Sonderlegierungen (z.B. hochsiliziumhaltiges Gusseisen, Zirkonium für hohe Konzentrationen), Keramische Packung (bei gepackter Kolonne)

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Kolonnendurchmesser	600–3600 mm	Determines throughput capacity
Kolonnenhöhe	10000–30000 mm	Affects separation efficiency
Durchsatz	5–50 t/d	Based on feed acid concentration
Betriebstemperatur	80–120 °C	Above 120°C accelerates corrosion
Konzentrationsbereich	30–68 %	Feed concentration range
Konzentrationsgenauigkeit	±0.5 %	Product concentration tolerance
Werkstoff	304L/316L	Corrosion resistance for nitric acidASTM A240
Bodentyp	Sieve/Valve	Valve trays for fouling resistance
Bodenanzahl	20–60	More trays increase separation
Bodenabstand	300–600 mm	Affects entrainment and capacity
Gewicht	5000–30000 kg	For foundation and lifting

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Säulenmantel
Hauptdruckbehälter für den Destillationsprozess
Material: Edelstahl
Destillationsböden/Packungen
Bereitstellung von Oberfläche für Dampf-Flüssigkeits-Kontakt zur Steigerung der Trennleistung
Material: Edelstahl oder Keramik
Rückkühler
Liefert am Boden Wärme, um die Flüssigkeit zu verdampfen und die Destillation anzutreiben.
Material: Edelstahl
Kondensator
Kühlt und kondensiert Dampf vom Kopf der Kolonne, erzeugt Rücklauf und Kopfprodukt.
Material: Edelstahl
Einspeisedüse
Eintrittspunkt für verdünnte Salpetersäure in die Kolonne.
Material: Edelstahl
Produktauslassdüse
Austrittspunkt für konzentrierte Salpetersäure von unten.
Material: Edelstahl
Rücklaufleitung
Führt einen Teil des kondensierten Kopfprodukts als Rücklauf an die Kolonnenoberseite zurück, was die Trennung bestimmt.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Vakuum bis 5 bar (Betriebsdruckbereich)
Durchflussrate:	1-100 m³/h (Flüssigeinspeisekapazität)
Betriebstemperatur:	+80°C bis +120°C

Montage- und Anwendungskompatibilität

Nichtrostender Stahl 304L (für verdünnte Salpetersäure)Nichtrostender Stahl 316L (korrosionsbeständig)PTFE-ausgekleidete Materialien (für Hochreinheitsanwendungen)

Nicht geeignet: Fluorwasserstoffsäure oder fluoridhaltige Umgebungen (verursacht starke Korrosion)

Auslegungsdaten

Einspeisedurchsatz (m³/h)
Salpetersäurekonzentration im Einsatzstoff (Gew.-%)
Gewünschte Produktkonzentration (Gew.-%)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,1-0,5 bar Absolutdruck, 30-90°C Temperatur, 40-70 % Salpetersäurekonzentration

Belastungs- und Ausfallgrenzen

Materialversagen tritt bei 0,8 bar Innendruck (Streckgrenze 316L Edelstahl), 120°C thermischer Zersetzung von PTFE-Dichtungen oder 85 % Salpetersäurekonzentration mit beschleunigter Korrosion auf

Spannungsrisskorrosion durch Chloridkontamination bei >50 ppm Cl- im Einsatzstoff, thermische Ermüdung durch >20°C/min Temperaturwechsel oder Salpetersäurezersetzung bei >95°C unter Bildung von NOx-Gasen

Fertigungskontext

Konzentrationskolonne wird innerhalb von Herstellung von chemischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Korrosionsbedingte Wanddickenabnahme

Ursache: Einwirkung korrosiver Prozessmedien (z.B. Säuren, Chloride) bei erhöhten Temperaturen und Drücken, was zu Materialabbau und Verlust der strukturellen Integrität führt.

Kollaps oder Verschmutzung interner Trennstufen/Packungen

Ursache: Ablagerung von Feststoffen, Scaling oder Polymerisation auf Trennstufen/Packungen aufgrund von Verunreinigungen, ungeeigneter Einsatzstoffzusammensetzung oder unzureichenden Reinigungszyklen, was den Stoffaustauschwirkungsgrad beeinträchtigt.

Wartungsindikatoren

Sichtbare externe Korrosion, Tropfenbildung oder Leckagen an Schweißnähten oder Mantelstößen
Abnormale Druckverlustschwankungen oder verringerter Trennwirkungsgrad, angezeigt durch Prozessinstrumentierung

Technische Hinweise

Regelmäßige Ultraschall-Dickenmessung (UT) an korrosionsgefährdeten Bereichen durchführen und Schutzbeschichtungen auftragen oder auf korrosionsbeständigere Legierungen basierend auf Fluidanalysen umrüsten.
Einsatzstoffvorbehandlung optimieren (z.B. Filtration, pH-Wert-Regelung) und routinemäßige chemische Reinigungs- oder Dampfspülverfahren etablieren, um Verschmutzung zu verhindern und die Leistung der Trennstufen/Packungen aufrechtzuerhalten.

Konformität und Fertigungsnormen

Referenznormen

ASME BPE-2019 - BioprozessausrüstungASTM E11-20 - Normspezifikation für Gewebedraht-Prüfsiebgewebe und Prüfsiebe

Fertigungsgenauigkeit

Konzentrationsgradienten-Gleichmäßigkeit: +/- 2 % über die Kolonnenlänge
Innendurchmesser-Toleranz: +/- 0,5 mm für Kolonnen >100 mm Durchmesser

Qualitätsprüfung

Druckprüfung mit dem 1,5-fachen des maximalen Betriebsdrucks für 30 Minuten
Materialzusammensetzungsprüfung mittels Röntgenfluoreszenzanalyse (RFA)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Einsatzstromkontamination mit >50 ppm Chloriden durch Kühlwassereinbruch → Spannungsrisskorrosion in 316L-Edelstahl-Packungsmaterial innerhalb von 2000 Betriebsstunden → Duplex-2205-Edelstahl-Strukturpackung installieren und Online-Chloridionenüberwachung mit <10 ppm Alarm implementieren

Verdampfertemperaturregelungsausfall mit >95°C Sumpftemperatur → Thermische Zersetzung von Salpetersäure mit Erzeugung von NO2-Gasdruck über 1,2 bar Auslegungsgrenze → Dreifach-redundante Thermoelemente mit 2oo3-Abstimmungslogik und Notkühlsystem implementieren, das bei 90°C aktiviert wird

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Konzentrationskolonne

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Konzentrationskolonne

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist der typische Zulaufkonzentrationsbereich für diese Konzentrationskolonne?

Laut Verzeichnisreferenz liegt der Zulaufkonzentrationsbereich bei 30–68 %. Dies ist ein allgemeiner Bereich; die tatsächliche Zulaufkonzentration muss für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten bestätigt werden.

Welche Materialien werden üblicherweise für den Bau verwendet?

Zu den üblichen Materialien gehören Edelstähle wie 304L und 316L sowie Speziallegierungen wie hochsiliziumhaltiges Eisen oder Zirkonium für hohe Konzentrationen. Bei einer Packungskolonne kann keramische Packung verwendet werden. Die Materialauswahl sollte gegen die spezifischen Prozessbedingungen verifiziert werden.

Was ist der Betriebsdruckbereich?

Das Verzeichnis listet einen Betriebsdruckbereich von 1,0–1,6 MPa auf. Dies ist ein Referenzbereich und sollte für die tatsächliche Kolonnenauslegung und Anwendung verifiziert werden.

Wie erreicht die Kolonne die Trennung?

Die Kolonne nutzt die fraktionierte Destillation. Am Boden wird Wärme zugeführt, um das Gemisch zu verdampfen. Da Wasser flüchtiger ist als Salpetersäure, reichert sich Wasser in der aufsteigenden Dampfphase an, während Salpetersäure in der absteigenden Flüssigphase konzentriert wird. Rücklauf und Gegenstromkontakt auf Böden oder in Packungen verbessern die Trennung.
