Technische Definition

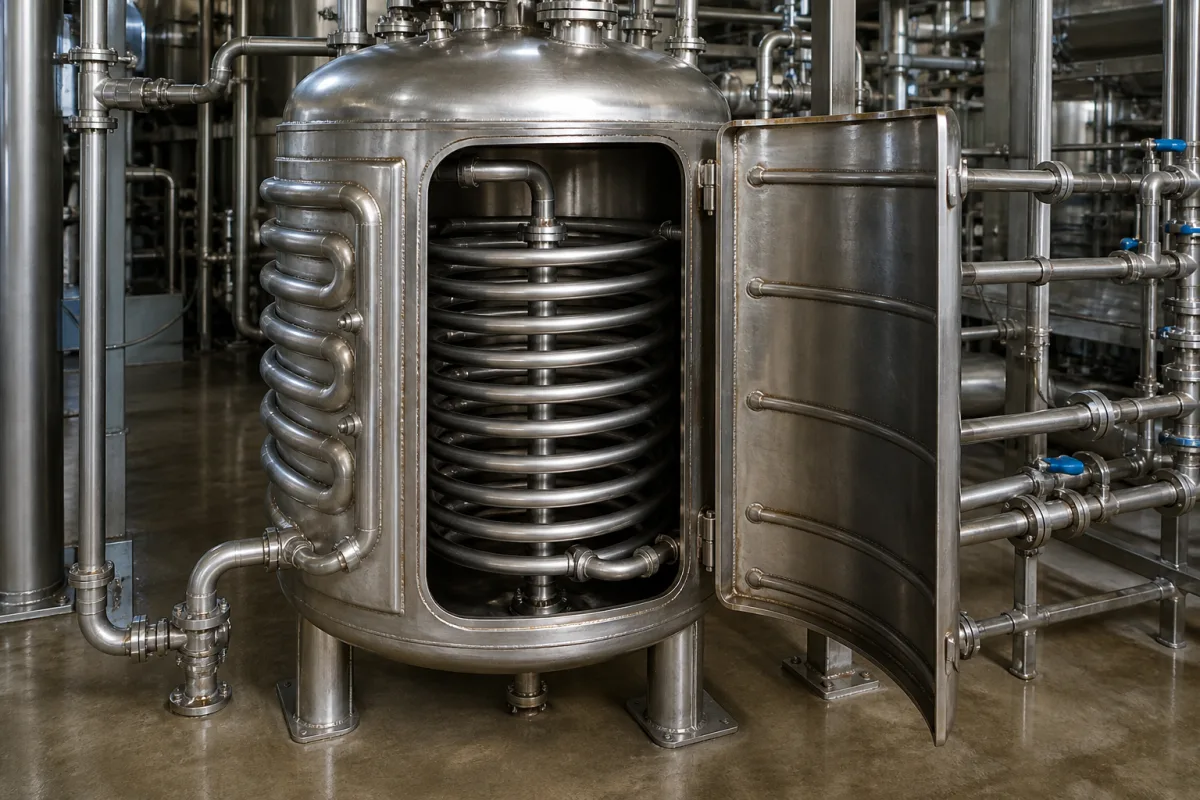

Eine Kühlschlange/Mantel ist eine integrale Wärmetauscherkomponente eines Neutralisationsreaktors, die dazu dient, überschüssige Wärme abzuführen, die bei exothermen Neutralisationsreaktionen entsteht. Sie hält optimale Reaktionstemperaturen aufrecht, indem Kühlflüssigkeit durch Schlangen, die in den Reaktorinhalt eingetaucht sind, oder durch einen äußeren Mantel, der den Reaktorbehälter umgibt, zirkuliert wird, und gewährleistet so Prozesssicherheit, Produktqualität und Reaktionseffizienz. Die Komponente ist in Konfigurationen wie internen Schlangen oder externen Mänteln erhältlich, die jeweils auf die Geometrie des Reaktors und die Wärmeübertragungsanforderungen zugeschnitten sind. Zu den hinterlegten Materialien gehören Edelstahl 316L, Hastelloy C-276 und Titan, die je nach Korrosivität der Prozessmedien ausgewählt werden. Zu den wichtigsten Parametern gehören Auslegungsdruck (1,0–1,6 MPa), Auslegungstemperatur (-40–200°C), Wärmeübertragungsfläche (0,5–20 m²), Rohrdurchmesser (25–76 mm nach DIN 2448), Wanddicke (2–6 mm nach DIN 2448), Oberflächenrauheit (0,4–1,6 μm Ra nach ISO 4287), Materialgüte (304/316L nach ASTM A312), Anschlussgröße (DN15–DN100 nach DIN 2633), Gewicht (50–500 kg) und Prüfdruck (1,5×Auslegung). Diese Werte sind Referenzbereiche des Verzeichnisses und müssen für das spezifische Modell und die Anwendung bestätigt werden. Die Kühlschlange/Mantel ist eine Komponente, kein eigenständiges Produkt, und ihre Leistung hängt von der Integration in das Reaktorsystem ab. Käufer sollten alle Spezifikationen vor dem Kauf mit dem rechtlichen Hersteller oder Lieferanten verifizieren. Die Komponente ist für den Einsatz in der chemischen Fertigung konzipiert, insbesondere bei Neutralisationsprozessen, bei denen exotherme Reaktionen eine präzise Temperaturkontrolle erfordern. Richtige Auswahl und Wartung sind entscheidend für einen sicheren und effizienten Betrieb.
Funktionsprinzip
Kühlflüssigkeit (typischerweise Wasser, Glykol oder Thermalöl) wird durch Schlangen, die in den Reaktorinhalt eingetaucht sind, oder durch einen äußeren Mantel, der den Reaktorbehälter umgibt, zirkuliert. Wärme aus der exothermen Neutralisationsreaktion wird durch Leitung und Konvektion auf die Kühlflüssigkeit übertragen, wodurch das Reaktionsgemisch im gewünschten Temperaturbereich gehalten wird. Durchflussrate und Temperatur der Kühlflüssigkeit werden gesteuert, um der Wärmeerzeugungsrate zu entsprechen. Das Design der Schlangen oder des Mantels, einschließlich Rohrdurchmesser, Wanddicke und Oberfläche, beeinflusst die Wärmeübertragungseffizienz. Regelmäßige Überwachung von Temperatur und Druck stellt sicher, dass das System innerhalb der Auslegungsgrenzen arbeitet.
