Filterplatten

Auf Basis strukturierter CNFX-Herstellerprofile wird Filterplatten im Bereich Herstellung von chemischen Erzeugnissen anhand von Betriebsdruck bis Plattenabmessungen eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Filterplatten wird durch die Baugruppe aus Plattenoberfläche und Perforationen beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Perforierte Platten, die Filtermedien stützen und den Filtratdurchtritt in Filterpressen ermöglichen.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

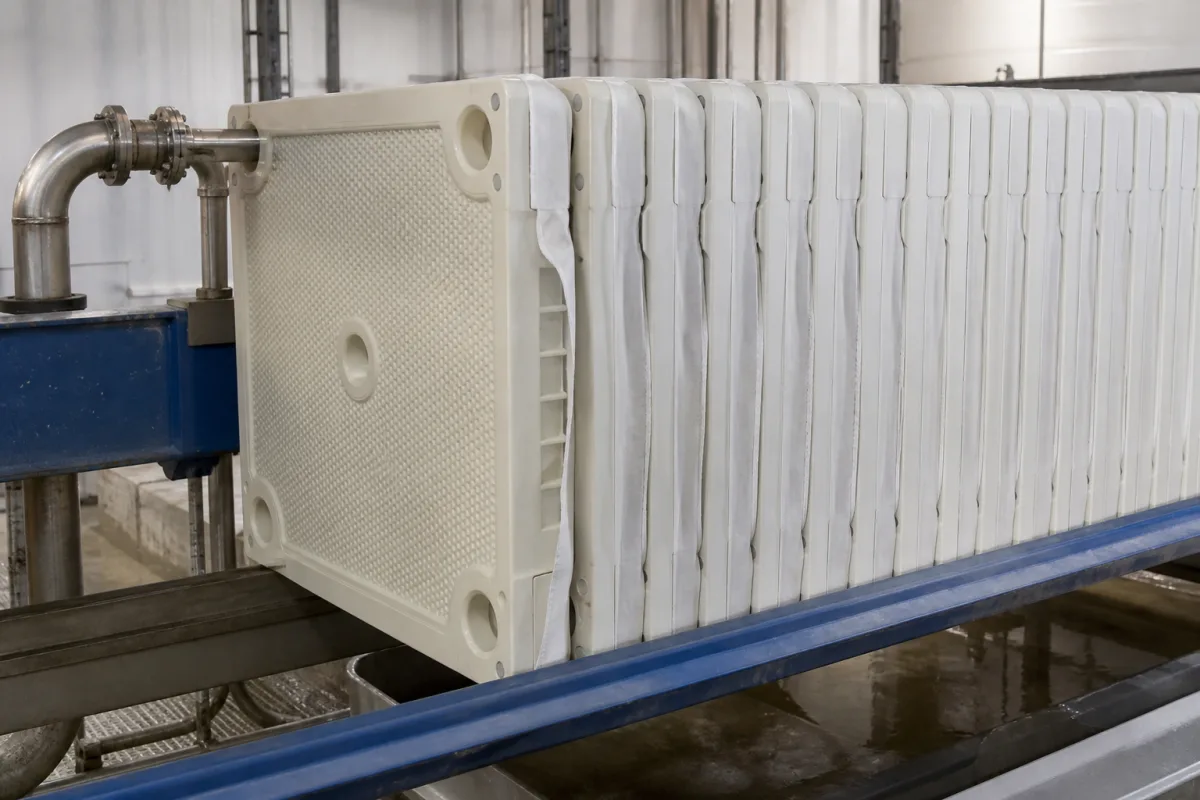

Filterplatten in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Filterplatten

Technische Definition

Filterplatten sind strukturelle Komponenten in industriellen chemischen Filterpressen. Sie bieten mechanische Unterstützung für Filtertücher oder -membranen und ermöglichen gleichzeitig den Durchtritt von Flüssigkeit durch ihre perforierten Oberflächen. Diese Platten bilden die notwendigen Druckkammern für Fest-Flüssig-Trennprozesse. Typischerweise aus Polypropylen oder Edelstahl gefertigt, sind Filterplatten in verschiedenen Größen und Konfigurationen erhältlich, um unterschiedlichen Filtrationsanforderungen gerecht zu werden. Zu den wichtigsten Parametern gehören Betriebsdruck (1,0–1,6 MPa), Plattenabmessungen (500–2000 mm), Dicke (20–60 mm), Lochdurchmesser (5–20 mm), Öffnungsverhältnis (15–35%), Ebenheitstoleranz (±0,5 mm nach ISO 2768-mK), Oberflächenrauheit (3,2–6,3 μm Ra nach ISO 4287), Betriebstemperatur (-10 bis 120 °C), Materialgüten (PP, PVDF, 304, 316L nach GB/T 14484 und ASTM A240) und Gewicht (15–80 kg). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Filterplatten werden basierend auf chemischer Kompatibilität, Druckanforderungen und Filtrationsfeinheit ausgewählt. Sie werden in einem Filterpressenrahmen installiert und arbeiten unter hydraulischem Druck, um abgedichtete Kammern zu bilden. Richtige Auswahl und Wartung sind entscheidend für eine effiziente Fest-Flüssig-Trennung. Bestätigen Sie modellspezifische Werte und Normen immer mit dem Hersteller oder Lieferanten.

Funktionsprinzip

Filterplatten sind in Reihe im Pressenrahmen angeordnet. Wenn die Presse unter hydraulischem Druck schließt, bilden die Platten abgedichtete Kammern, die die Suspension enthalten. Wenn Druck ausgeübt wird, gelangt Flüssigkeit durch das Filtermedium und die Plattenperforationen, während Feststoffe zurückgehalten werden und sich zwischen benachbarten Platten Filterkuchen bilden. Die Platten müssen Ebenheit und Dichtungsintegrität aufrechterhalten, um eine gleichmäßige Druckverteilung zu gewährleisten und Leckagen zu verhindern. Im Laufe der Zeit können Verschleiß oder Verformung die Leistung beeinträchtigen, daher ist eine regelmäßige Inspektion erforderlich.

Hauptmaterialien

Polypropylen, Edelstahl

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Plattenabmessungen	500–2000 mm	Sondergrößen verfügbar
Dicke	20–60 mm	Größere Wandstärke für höhere Drücke
Lochdurchmesser	5–20 mm	Smaller for finer filtration
Öffnungsverhältnis	15–35 %	Higher for lower pressure drop
Ebenheitstoleranz	±0.5 mm	Ensures uniform sealingISO 2768-mK
Oberflächenrauheit	3.2–6.3 μm Ra	Smoother for easy cake releaseISO 4287
Betriebstemperatur	-10–120 °C	Higher for special materials
Werkstoffgüte	PP, PVDF, 304, 316L	Select based on chemical compatibilityGB/T 14484, ASTM A240
Gewicht	15–80 kg	Abhängig von Größe und Werkstoff

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Plattenoberfläche
Bietet Filterfläche und stützt Filtermaterial
Material: Polypropylen/Edelstahl
Perforationen
Ermöglicht den Durchtritt von Filtrat bei gleichzeitiger Rückhaltung von Feststoffen
Material: Gleiches Material wie Platte
Dichtkante
Erzeugt druckdichte Abdichtung zwischen benachbarten Platten
Material: Gummi/Elastomer

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Bis zu 25 bar (typisch), 50 bar (Hochdruckausführungen)
Durchflussrate:	Abhängig vom offenen Flächenanteil (typisch 30-60 %) und der Plattendicke
Betriebstemperatur:	-10°C bis +120°C
slurry concentration:	Bis zu 70 % Feststoffe nach Gewicht

Montage- und Anwendungskompatibilität

Polypropylen (PP) für chemische BeständigkeitEdelstahl 1.4404 (316L) für Hochtemperatur-/HochdruckanwendungenPolyethylen (PE) für Lebensmittel-/pharmazeutische Anwendungen

Nicht geeignet: Fluorwasserstoffsäure-Umgebungen (angreifend für die meisten Plattenmaterialien)

Auslegungsdaten

Erforderliche Filtrationsfläche (m²)
Plattendicke und offener Flächenanteil
Kuchenschichtdicke und Anforderungen an den Austragsmechanismus

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0-25 bar Differenzdruck

Belastungs- und Ausfallgrenzen

35 bar Differenzdruck verursacht dauerhafte plastische Verformung über 0,2 % Dehnung hinaus

Von-Mises-Fließkriterium überschreitet die Streckgrenze von 250 MPa von Edelstahl 1.4404 bei Spannungskonzentrationsfaktoren von 2,5-3,0 an den Perforationen

Fertigungskontext

Filterplatten wird innerhalb von Herstellung von chemischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Verstopfung/Blindierung

Ursache: Akkumulation von Partikelmaterial, Ablagerungen oder biologischem Wachstum, das die Auslegungskapazität des Filters überschreitet, oft aufgrund unzureichender Vorreinigung, unangemessener Durchflussraten oder inkompatibler Fluidchemie.

Strukturelle Ermüdung/Rissbildung

Ursache: Zyklische Druckspitzen, mechanische Vibrationen oder thermische Wechselbeanspruchungen, die die Dauerfestigkeitsgrenze des Plattenmaterials überschreiten, möglicherweise verstärkt durch Korrosion oder unsachgemäße Montagedrehmomente.

Wartungsindikatoren

Anhaltend hohe Differenzdruckanzeige (ΔP) über dem Filter, die den empfohlenen Grenzwert des Herstellers überschreitet
Sichtbarer Fluidbypass oder Leckage um Plattendichtungen/-dichtringe während des Betriebs

Technische Hinweise

Implementierung einer zustandsbasierten Überwachung mit Trendanalyse von Differenzdruck- und Partikelzahldaten zur Optimierung von Reinigungs-/Austauschintervallen vor katastrophalem Ausfall
Etablierung strenger Drehmomentverfahren und -sequenzen für den Plattenstapelaufbau unter Verwendung kalibrierter Werkzeuge, um gleichmäßige Kompression zu gewährleisten und dichtungsbedingte Ausfälle durch Verformung zu verhindern

Konformität und Fertigungsnormen

Referenznormen

DIN EN 10028-7 - Flacherzeugnisse aus nichtrostenden StählenCE-Kennzeichnung - Konformität mit der EU-Druckgeräterichtlinie (DGRL) 2014/68/EU

Fertigungsgenauigkeit

Bohrungsdurchmesser: +/-0,02 mm
Ebenheit: 0,1 mm pro 300 mm Länge

Qualitätsprüfung

Eindringprüfung (PT) zur Oberflächendefekterkennung
Koordinatenmessgerät (KMG) zur dimensionalen Verifizierung

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Korrosionsbedingte Lochfraßbildung bei Chloridkonzentrationen über 1000 ppm → Reduzierung der Perforationswandstärke unter 1,5 mm, die strukturellen Kollaps verursacht → Elektropolierte Oberflächenbeschaffenheit Ra<0,8 μm mit Edelstahl 1.4404, der 2,5-3,0 % Molybdän enthält

Zyklische Druckbelastung bei 0,5-25 bar mit einer Frequenz >0,1 Hz → Ermüdungsrissbildung an Perforationskanten, die sich über eine kritische Länge von 3 mm hinaus ausbreitet → Finite-Elemente-Analyse-optimiertes Perforationsmuster mit Ausrundungsradien >2 mm und Kugelstrahlen zur Erzeugung von 200-300 MPa Druckeigenspannungen

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Filterplatten

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Filterplatten

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

In welchen Materialien sind Filterplatten erhältlich?

Laut Verzeichnis sind Filterplatten aus Polypropylen und Edelstahl erhältlich. Aufgeführte Materialgüten umfassen PP, PVDF, 304 und 316L, aber die genaue Güte sollte je nach chemischer Kompatibilität mit dem Lieferanten bestätigt werden.

Was ist der Betriebsdruckbereich für Filterplatten?

Der Referenz-Betriebsdruckbereich liegt bei 1,0 bis 1,6 MPa. Überprüfen Sie immer die tatsächliche Druckbewertung für Ihr spezifisches Plattenmodell.

Wie wähle ich die richtige Filterplattengröße?

Die Plattenabmessungen reichen von 500 bis 2000 mm, mit einer Dicke von 20 bis 60 mm. Die Auswahl hängt von der benötigten Filterfläche und der Rahmenkapazität der Presse ab. Kundenspezifische Größen sind möglicherweise verfügbar, aber bestätigen Sie dies mit dem Hersteller.

Welche Wartung ist für Filterplatten erforderlich?

Überprüfen Sie regelmäßig die Ebenheit, Oberflächenrauheit und Anzeichen von Verschleiß oder Verformung. Stellen Sie sicher, dass Dichtflächen sauber und unbeschädigt sind. Ersetzen Sie Platten, wenn sie die angegebenen Toleranzen nicht mehr erfüllen oder die Filtrationsleistung nachlässt.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
