Technische Definition

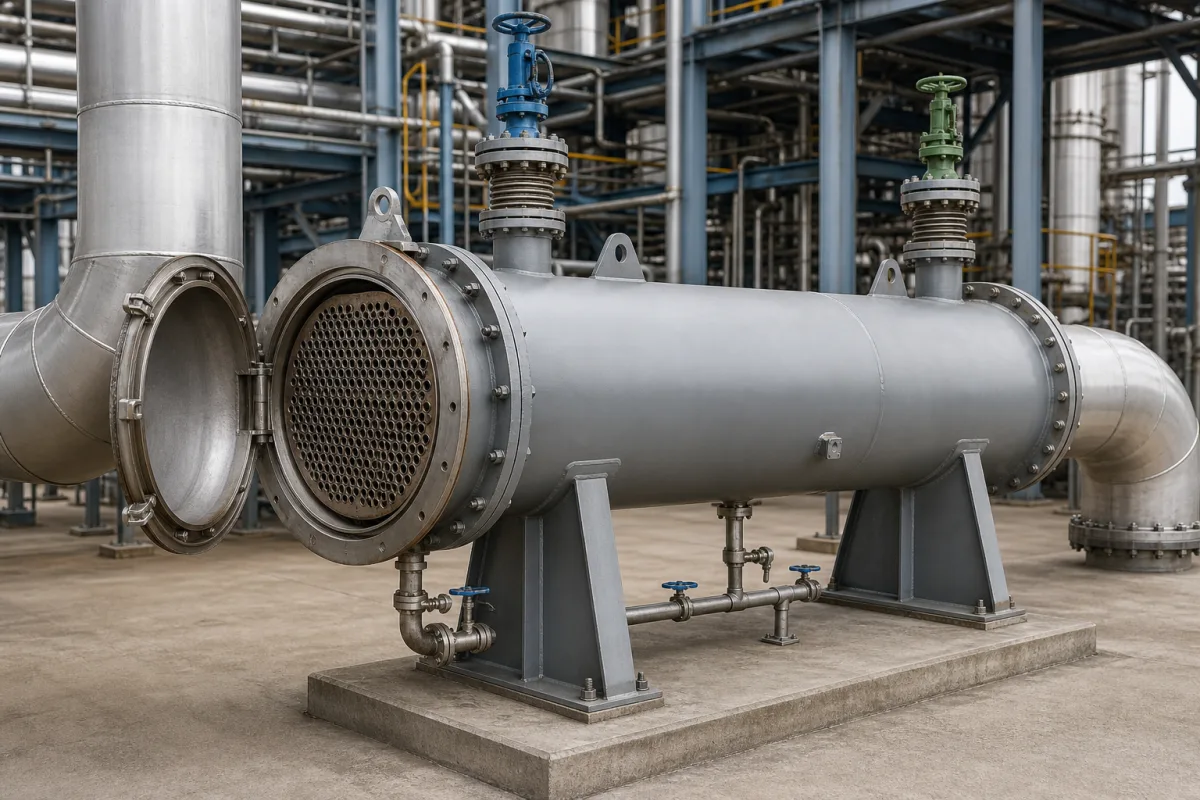

Ein Gaskühler ist eine spezialisierte Komponente in der chemischen Fertigung, insbesondere in Gasreinigungsanlagen. Seine Hauptfunktion besteht darin, die Temperatur heißer Prozessgase zu senken, bevor sie in nachfolgende Reinigungsstufen eintreten. Durch die Reduzierung der Gastemperatur schützt der Kühler nachgeschaltete Ausrüstung vor thermischen Schäden und optimiert temperaturempfindliche chemische Reaktionen. Der Kühlprozess beinhaltet die Übertragung von Wärme vom heißen Gas auf ein Kühlmedium (typischerweise Wasser oder Luft) durch Leitung und Konvektion. Dabei bleiben Druck und Strömungseigenschaften des Gases erhalten, was einen stabilen Betrieb gewährleistet. Gaskühler werden aus Materialien wie Edelstahl, Kohlenstoffstahl oder Kupferlegierungen hergestellt, die basierend auf der Prozessgaszusammensetzung und Betriebstemperatur ausgewählt werden. Zu den wichtigsten Designparametern gehören Kühlleistung (50–500 kW), Auslegungsdruck (1,0–6,4 MPa gemäß GB/T 150), Auslegungstemperatur (-40 bis 200 °C), Gasdurchsatz (1000–50000 Nm³/h), Wärmeübertragungsfläche (10–500 m²), Eingangsgastemperatur (100–400 °C), Ausgangsgastemperatur (40–80 °C), Kühlwasserdurchsatz (10–200 m³/h), Druckverlust auf der Gasseite (≤0,05 MPa), Leckagerate (≤0,1 %), Konstruktionsmaterial (304/316L gemäß ASTM A240) und Gewicht (500–5000 kg). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Der Gaskühler ist eine kritische Schnittstelle zwischen dem Hochtemperaturprozess und dem Reinigungssystem, und seine Leistung beeinflusst direkt die Gesamteffizienz der Anlage. Wartungssignale umfassen verringerte Kühleffizienz, erhöhten Druckverlust oder sichtbare Korrosion. Versagensgrenzen werden durch Materialgrenzen und Auslegungsbedingungen definiert; deren Überschreitung kann zu Lecks oder strukturellem Versagen führen. Bestätigen Sie immer modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten.
Funktionsprinzip
Der Gaskühler arbeitet nach dem Prinzip des Wärmeaustauschs. Heißes Prozessgas strömt durch den Kühler, während ein Kühlmedium (Wasser oder Luft) auf der anderen Seite einer Wärmeübertragungsfläche fließt. Wärme wird vom Gas auf das Kühlmedium durch Leitung durch die Wand und Konvektion auf beiden Seiten übertragen. Die Temperatur des Gases sinkt, während die Temperatur des Kühlmediums steigt. Das Design stellt sicher, dass Druck und Durchfluss erhalten bleiben, mit minimalem Druckverlust. Die Kühlleistung hängt von der Wärmeübertragungsfläche, der Temperaturdifferenz und den Durchflussraten ab. Der Kühler ist so ausgelegt, dass er eine bestimmte Ausgangsgastemperatur erreicht, typischerweise zwischen 40 und 80 °C, um das Gas für die nachgeschaltete Reinigung vorzubereiten.
