Gaskonzentrationssensoren

Auf Basis strukturierter CNFX-Herstellerprofile wird Gaskonzentrationssensoren im Bereich Herstellung von chemischen Erzeugnissen anhand von Messbereich bis Genauigkeit eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Gaskonzentrationssensoren wird durch die Baugruppe aus Sensorelement und Signalprozessor beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Geräte zur Messung der Konzentration bestimmter Gase in Abgasströmen für Überwachungs- und Regelungszwecke.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

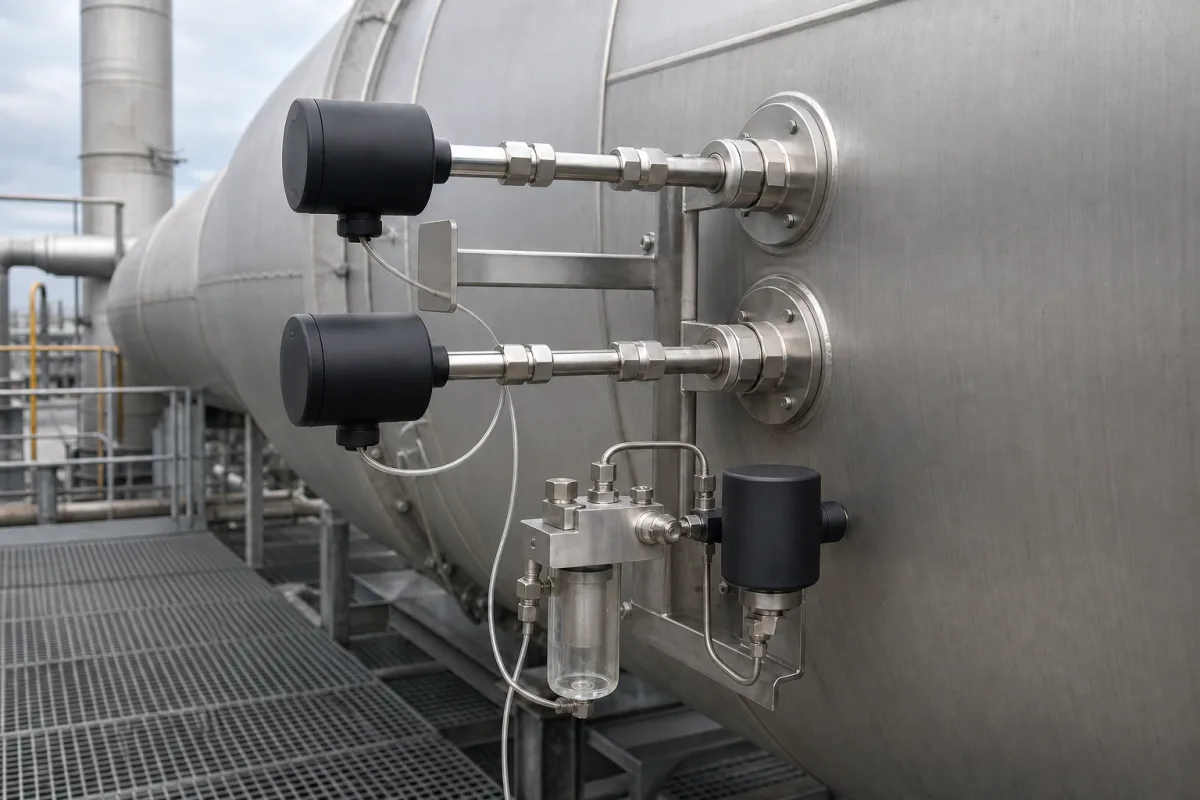

Gaskonzentrationssensoren in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Gaskonzentrationssensoren

Technische Definition

Gaskonzentrationssensoren sind kritische Komponenten in Abgasmanagementsystemen, die die Konzentrationen bestimmter Gase (wie CO, CO₂, NOx, SOx, O₂ oder Kohlenwasserstoffe) in industriellen Abgasströmen erkennen und quantifizieren. Sie liefern Echtzeitdaten, die für Prozessoptimierung, Einhaltung von Vorschriften, Emissionskontrolle und Sicherheitsüberwachung unerlässlich sind. Diese Sensoren sind für die Integration in chemische Fertigungsprozesse ausgelegt, in denen eine genaue Gasmessung erforderlich ist. Die Sensoren arbeiten je nach Zielgas nach verschiedenen Prinzipien, einschließlich elektrochemischer Zellen, Infrarotabsorption, katalytischer Perlen und Halbleitertechnologien. Sie erzeugen ein elektrisches Signal proportional zur Gaskonzentration, das dann verarbeitet und an Steuerungssysteme übertragen wird. Zu den wichtigsten Parametern gehören Messbereich (0–1000 ppm), Genauigkeit (±2 % v. E.), Ansprechzeit (<30 s), Betriebstemperatur (-20–60 °C), Betriebsfeuchte (0–95 % r. F., nicht kondensierend), Versorgungsspannung (24 V DC ±10 %), Ausgangssignal (4–20 mA), Schutzart (IP65–IP67 nach IEC 60529), Sensorelement (elektrochemisch), Prozessanschluss (G1/2 nach ISO 228-1), Gewicht (0,5–1,5 kg) und Leistungsaufnahme (<2 W). Diese Werte sind typische Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Die Sensoren sind mit verschiedenen Gehäusematerialien und Optionen erhältlich, die das Gewicht und die Eignung für verschiedene Umgebungen beeinflussen. Für Außen- oder Abwaschumgebungen werden höhere Schutzarten empfohlen. Die Sensoren sind nicht für bestimmte Normen zertifiziert, sofern dies nicht ausdrücklich vom Hersteller angegeben wird. Bestätigen Sie vor dem Kauf immer modellspezifische Spezifikationen und Konformität mit dem rechtlichen Hersteller oder Lieferanten.

Funktionsprinzip

Gaskonzentrationssensoren arbeiten je nach Zielgas nach verschiedenen Prinzipien. Zu den gängigen Technologien gehören elektrochemische Zellen (Messung des durch Gasreaktionen erzeugten Stroms), Infrarotabsorption (Erkennung der gasspezifischen IR-Lichtabsorption), katalytische Perlsensoren (Messung der Wärme aus katalytischer Verbrennung) und Halbleitersensoren (Erkennung von Änderungen der elektrischen Leitfähigkeit bei Gasexposition). Der Sensor erzeugt ein elektrisches Signal proportional zur Gaskonzentration, das dann verarbeitet und an Steuerungssysteme übertragen wird.

Hauptmaterialien

Katalytische Perle (Platin-Draht/Aluminiumoxid-Perle), Elektrochemische Zelle (Elektroden/Elektrolyt), Infrarotquelle/Detektor (IR-LED/Fotodetektor), Halbleitersubstrat (Metalloxid)

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Messbereich	0–1000 ppm	Select range based on target gas concentration.
Genauigkeit	±2% FS	Full scale accuracy; better than ±5% for most applications.
Ansprechzeit	<30 s	Time to reach 90% of final value.
Betriebstemperatur	-20–60 °C	Outside range may affect sensor performance.
Betriebsfeuchte	0–95 %RH	Non-condensing; condensation may damage sensor.
Versorgungsspannung	24 ±10% V DC	Typical industrial supply; other voltages available.
Ausgangssignal	4–20 mA	Analog output; HART or Modbus options.
Schutzart	IP65–IP67	For outdoor or washdown environments.IEC 60529
Sensorelement	Electrochemical	Other types: infrared, catalytic, PID.
Prozessanschluss	G1/2	Other threads available on request.ISO 228-1
Gewicht	0.5–1.5 kg	Depends on housing material and options.
Leistungsaufnahme	<2 W	At 24 V DC supply.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Sensorelement
Erkennt und reagiert auf Zielgasmoleküle durch chemische, elektrische oder optische Veränderungen
Material: Variiert je nach Technologie (z.B. Katalytische Perle, Elektrochemische Zelle, IR-Filter)
Signalprozessor
Wandelt Rohsensoren-Signale in standardisierte Ausgangssignale um (z.B. 4-20mA, 0-10V, digitale Protokolle)
Material: Elektronische Bauteile (Leiterplatte, integrierte Schaltkreise)
Schutzgehäuse
Bietet mechanischen Schutz, Umgebungsabdichtung und Montageanschluss für den Sensor
Material: Edelstahl oder korrosionsbeständiger Kunststoff

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	0,5 bis 2 bar (Standard), bis zu 10 bar mit druckfesten Gehäusen
Durchflussrate:	0,1 bis 5 m/s (optimal), bis zu 20 m/s mit Strömungskonditionierung
Betriebstemperatur:	-20 °C bis 80 °C (typisch), bis zu 200 °C mit Sonderkonfigurationen

Montage- und Anwendungskompatibilität

Verbrennungsabgasströme (NOx, CO, CO2).Industrielle Prozessgase (H2S, NH3, Cl2).Umgebungsluftüberwachung (VOCs, O3).

Nicht geeignet: Hochpartikelhaltige Umgebungen (>10 mg/m³) ohne Filtration.

Auslegungsdaten

Zielgasspezies und Konzentrationsbereich.
Erforderliche Genauigkeit und Nachweisgrenze (ppm/ppb).
Ansprechzeit- und Abtastfrequenzanforderungen.

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0-1000 ppm für CO, 0-5000 ppm für NOx, 0-25 % für O2.

Belastungs- und Ausfallgrenzen

Sensor-Drift, die ±5 % des Endwerts überschreitet, Ansprechzeitverschlechterung über 30 Sekunden hinaus.

Katalytische Vergiftung durch Schwefelverbindungen (H2S > 50 ppm), Elektrolytverbrauch in elektrochemischen Zellen, Verschmutzung von Infrarot-Optikfenstern durch Partikelansammlung (>10 mg/m³).

Fertigungskontext

Gaskonzentrationssensoren wird innerhalb von Herstellung von chemischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Sensor-Drift

Ursache: Kontamination der Sensorelemente durch Partikel, Feuchtigkeit oder chemische Ablagerungen, die im Laufe der Zeit zu ungenauen Messwerten führt.

Kalibrierungsverlust

Ursache: Exposition gegenüber extremen Temperaturen, Feuchtigkeit oder Gaskonzentrationen außerhalb der Spezifikation, die eine Verschiebung der Basislinienkalibrierung verursacht.

Wartungsindikatoren

Anhaltende Alarmaktivierung oder unregelmäßige Messwerte trotz normaler Betriebsbedingungen.
Sichtbare Korrosion, Kondensation oder physische Beschädigung an Sensorhülle oder Anschlüssen.

Technische Hinweise

Implementieren Sie regelmäßige Kalibrierungspläne unter Verwendung zertifizierter Gasstandards und halten Sie Umgebungskontrollen aufrecht, um die Exposition gegenüber Kontaminanten zu minimieren.
Installieren Sie Schutzhüllen oder Filter für raue Umgebungen und sorgen Sie für eine ordnungsgemäße Belüftung, um Gasansammlungen um die Sensoren herum zu verhindern.

Konformität und Fertigungsnormen

Referenznormen

ISO 6142-1:2015 (Gasanalyse - Herstellung von Kalibriergasmischungen)ANSI/ISA 12.13.01 (Leistungsanforderungen an brennbare Gasdetektoren)DIN EN 50104:2010 (Elektrische Betriebsmittel zur Detektion und Messung von Sauerstoff)

Fertigungsgenauigkeit

Messgenauigkeit: +/- 2 % des Messwerts.
Ansprechzeit: T90 ≤ 30 Sekunden.

Qualitätsprüfung

Kalibrierungsverifizierung gegen zertifizierte Gasstandards.
Umgebungstests (Temperatur-/Feuchtigkeitszyklen).

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Kondensatbildung in der Probenahmeleitung bei Taupunkttemperatur (unter 45 °C für Abgas). → Gasabsorption in die flüssige Phase, die eine Messverzögerung von 60-120 Sekunden verursacht. → Beheizte Probenahmeleitungen, die mit PID-Temperaturregelung auf 180 °C gehalten werden, Feuchtigkeitsabscheider mit automatischer Entwässerung.

Elektromagnetische Störungen von Frequenzumrichtern (FU), die 150-200 kHz Rauschen erzeugen. → Signal-Rausch-Verhältnis-Verschlechterung unter 20 dB, die Fehlalarme verursacht. → Geschirmte verdrillte Kabelpaare mit 90 % Abdeckung, Ferritkerne mit 100 MHz Impedanz, galvanische Trennbarrieren.

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Gaskonzentrationssensoren

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Gaskonzentrationssensoren

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Welche Gase können diese Sensoren messen?

Diese Sensoren können bestimmte Gase wie CO, CO₂, NOx, SOx, O₂ oder Kohlenwasserstoffe messen, abhängig vom Sensorelement und der Konfiguration. Das genaue Gas und der Bereich müssen mit dem Hersteller für das spezifische Modell bestätigt werden.

Was ist der typische Messbereich?

Der typische Messbereich beträgt 0–1000 ppm, kann aber je nach Zielgas und Sensortyp variieren. Bestätigen Sie immer den Bereich für Ihre spezifische Anwendung mit dem Lieferanten.

Welche Ausgangssignale sind verfügbar?

Das Standardausgangssignal ist ein 4–20 mA analoges Signal. Optionen wie HART oder Modbus können verfügbar sein, müssen jedoch mit dem Hersteller bestätigt werden.

Was ist der Betriebstemperaturbereich?

Der typische Betriebstemperaturbereich liegt zwischen -20 und 60 °C. Ein Betrieb außerhalb dieses Bereichs kann die Sensorleistung beeinträchtigen. Bestätigen Sie daher die Grenzen für Ihre Umgebung.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
