Technische Definition

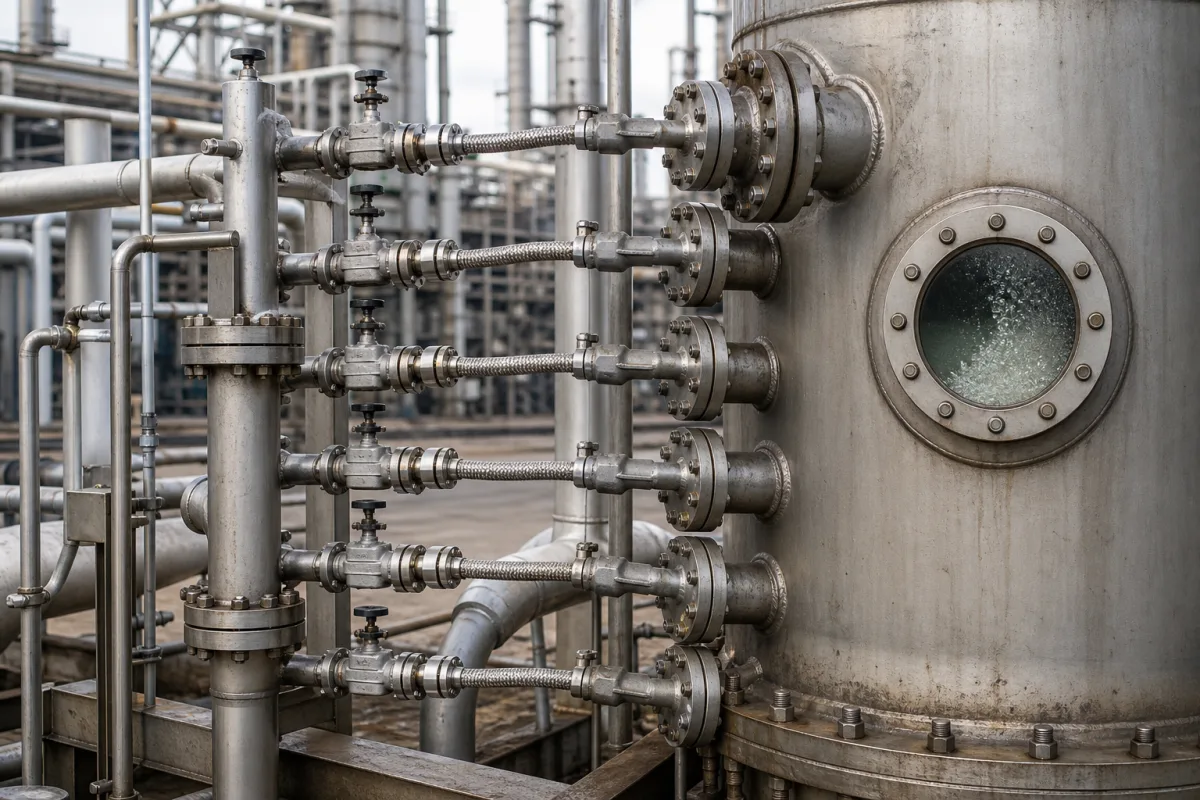

Das Gasinjektionssystem ist eine kritische Komponente eines Raffinationsgefäßes, das für die kontrollierte Einführung, Verteilung und manchmal Rezirkulation von Prozessgasen (wie Wasserstoff, Stickstoff oder reaktiven Gasen) in den Inhalt des Gefäßes verantwortlich ist. Seine Hauptaufgabe besteht darin, chemische Reaktionen zu ermöglichen, die Mischung zu verbessern, den Druck zu steuern, unerwünschte Dämpfe zu spülen oder spezifische Atmosphärenbedingungen zu schaffen, die für den Raffinationsprozess erforderlich sind. Das System besteht typischerweise aus einer Gasquelle, Druckreglern, Steuerventilen, Durchflussmessern und einem Injektionsverteiler oder Sparger (ein perforiertes Rohr oder Diffusor) im Inneren des Gefäßes. Das Gas wird von einer Versorgungsleitung zugeführt, sein Durchfluss und Druck werden präzise gesteuert, und es wird dann durch den Sparger injiziert, der das Gas als feine Blasen oder als gerichteten Strom in das flüssige oder feste Medium im Gefäß verteilt, um den gewünschten Prozesseffekt zu erzielen. Dieser Verzeichniseintrag bietet Referenzspezifikationen für Auswahl und Verifizierung. Das System ist für den Einsatz in der chemischen Fertigung ausgelegt, mit Konstruktionsmaterialien wie Edelstahl (z.B. 316L), legiertem Stahl und hochwertigen Kunststoffen (z.B. PTFE für Auskleidungen). Zu den wichtigsten Parametern gehören Betriebsdruck von 1,0–1,6 MPa, Gasdurchflussrate von 50–500 Nm³/h pro Injektionspunkt, Injektionsgenauigkeit von ±1,5 % des Sollwerts, Ansprechzeit von ≤2 s vom Signal bis zum vollen Hub, Betriebstemperatur von -20–80 °C für Prozessmedien, Umgebungstemperatur von -10–60 °C für die Steuereinheit, Versorgungsspannung von 24 ±10 % V DC für Aktuatoren und Sensoren, Leistungsaufnahme von ≤120 W Spitze, Schutzart IP54–IP65 (gemäß IEC 60529) für Außeninstallation, Material der benetzten Teile 316L (gemäß ASTM A240), Anschlussgröße DN25–DN100 (Flansch oder Gewinde, gemäß ISO 7005) und Gewicht von 15–60 kg je nach Konfiguration. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem Hersteller oder Lieferanten bestätigt werden. Das System ist eine Komponente, kein eigenständiges Produkt, und seine Leistung hängt von der Integration mit dem Raffinationsgefäß und den Prozessbedingungen ab. Verifizierungsfragen sollten die Kompatibilität mit dem Prozessgas, der Gefäßkonstruktion und dem Steuerungssystem betreffen. Wartungssignale umfassen Druckabfälle, Durchflussinkonsistenzen oder Leckagen. Fehlergrenzen umfassen den Betrieb außerhalb der spezifizierten Druck-, Temperatur- oder Durchflussbereiche, was zu unzureichender Gasverteilung oder Sicherheitsgefahren führen kann.
Funktionsprinzip
Das System arbeitet, indem es an eine Gasversorgungsleitung angeschlossen wird, wo Druckregler und Steuerventile den Durchfluss und Druck auf die gewünschten Sollwerte einstellen. Durchflussmesser überwachen den tatsächlichen Gasdurchfluss und liefern Feedback für die Regelung. Das Gas gelangt dann in einen Injektionsverteiler oder Sparger im Gefäß, der es als feine Blasen oder als gerichteten Strom in das Prozessmedium verteilt. Diese Verteilung maximiert die Kontaktfläche für chemische Reaktionen oder Mischung. Das System kann Rezirkulationsschleifen umfassen, um die Verteilung zu verbessern. Die präzise Steuerung von Gasdurchfluss und -druck ist entscheidend, um den gewünschten Prozesseffekt zu erzielen, wie z.B. die Aufrechterhaltung einer spezifischen Atmosphäre oder die Förderung einer Reaktion.
