Technische Definition

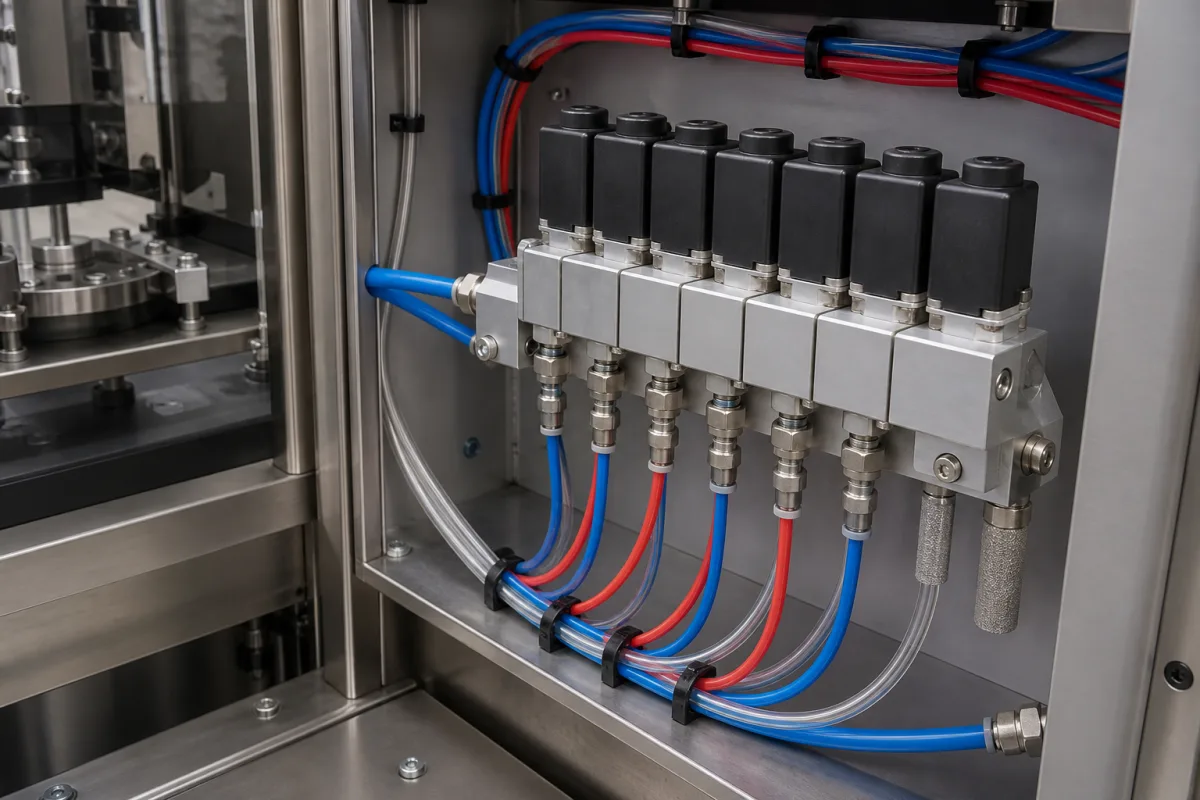

Der Steuerventil-Verteiler ist eine kritische Komponente des Lecktest-Moduls. Er fasst mehrere Steuerventile in einem einzigen Verteilerblock zusammen und ermöglicht so eine präzise Führung, Isolierung und Regulierung des Testmediums (Luft, Gas oder Flüssigkeit) zum und vom Prüfling während der Leckerkennungsverfahren. Diese Komponente ist für den Einsatz im Maschinen- und Anlagenbau konzipiert, insbesondere in automatisierten Lecktest-Systemen, bei denen eine zuverlässige und wiederholbare Durchflusssteuerung unerlässlich ist. Der Verteiler besteht typischerweise aus Edelstahl (z. B. 316L) oder Aluminiumlegierung, mit PTFE-Dichtungen und -Dichtungen für die Kompatibilität mit verschiedenen Testmedien. Er verfügt über mehrere Anschlüsse (konfigurierbar von 2 bis 8) mit Anschlussgrößen von 1/4 bis 1 Zoll (NPT- oder BSP-Gewinde). Der Betriebsdruckbereich beträgt 1,0–1,6 MPa, mit dem Hinweis. Der Durchflusskoeffizient (Cv) reicht von 0,2 bis 5,0, was bei höheren Cv-Werten ein schnelleres Füllen ermöglicht. Die Leckrate beträgt ≤0,01 sccm bei Nenndruck und gewährleistet minimale Medienverluste. Die Ansprechzeit beträgt ≤50 ms vom Signal bis zur vollständigen Öffnung, und der Betriebstemperaturbereich liegt bei -20 bis 80 °C, wobei sich Dichtungen über 80 °C zersetzen. Elektrische Spezifikationen umfassen eine 24-V-DC-Versorgung (±10 %) für Magnetventil-Pilotventile, mit einer Leistungsaufnahme von ≤8 W pro Magnetventil. Der elektrische Anschluss ist ein 4-poliger M12×1-Stecker gemäß IEC 61076-2-101. Der Schutzgrad reicht von IP54 bis IP65, wobei IP65 für Abwaschumgebungen geeignet ist. Das Gehäusematerial ist 316L-Edelstahl (ASTM A276) für Korrosionsbeständigkeit, und das Dichtungsmaterial ist FKM (ASTM D2000) für die Kompatibilität mit Testmedien. Das Gewicht variiert je nach Anzahl der Anschlüsse zwischen 1,5 und 4,5 kg. Diese Komponente ist eine Verzeichnisreferenz; modellspezifische Werte und Normen müssen vor Beschaffung oder Verwendung mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden.
Funktionsprinzip
Der Steuerventil-Verteiler arbeitet mit einzelnen Magnet- oder Pneumatikventilen, die auf einem gemeinsamen Verteilerkörper montiert sind. Eine zentrale Steuerung betätigt bestimmte Ventile, um Strömungswege zu öffnen oder zu schließen und das Testmedium durch das System zu leiten, für die Phasen Druckaufbau, Stabilisierung und Messung des Lecktestzyklus. Das Verteilerdesign fasst mehrere Ventile in einem Block zusammen, wodurch potenzielle Leckstellen reduziert und die Verrohrung vereinfacht werden. Jedes Ventil wird unabhängig gesteuert, was eine präzise Führung des Mediums zu verschiedenen Testkreisen ermöglicht. Die zentrale Steuerung sequenziert die Ventilbetätigungen basierend auf dem Testprogramm und stellt sicher, dass in jeder Phase die korrekten Strömungswege hergestellt werden. Dies ermöglicht eine genaue Kontrolle von Druck, Durchfluss und Timing, was für zuverlässige Leckerkennungsergebnisse entscheidend ist.
