Technische Definition

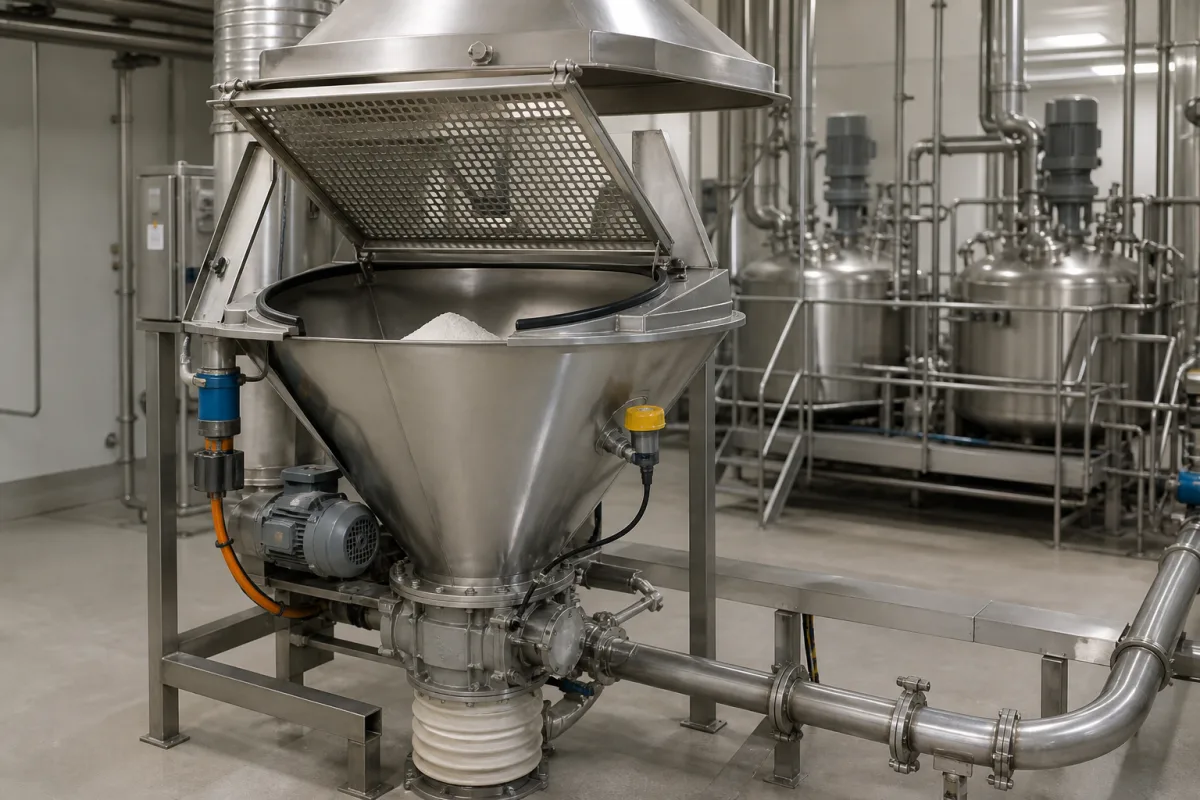

Der Aufgabetrichter ist eine Komponente eines automatisierten Katalysator-Lade- und -Entladesystems und dient als primärer Einlasspunkt für Katalysatormaterial. Er ist dafür ausgelegt, Schüttgutkatalysator aufzunehmen, kontrolliert zu lagern und den Materialfluss zu den nachgeschalteten Förder- oder Dosier Mechanismen zu regulieren. Die Geometrie des Trichters, oft konisch oder pyramidenförmig, erleichtert den Schwerkraftfluss des Materials zum Austragsauslass. Am Auslass sind Durchflusskontrollvorrichtungen wie Schieber, Drehventile oder Vibrationsförderer integriert, um die Austragsrate zu regulieren und eine gleichmäßige Zufuhr zu den nachfolgenden automatischen Ladegeräten sicherzustellen. Typische Spezifikationen umfassen ein Fassungsvermögen von 0,5–2,0 l, einen Auslassdurchmesser von 150–300 mm, einen Trichterwinkel von 45–60°, einen Betriebsdruck von 1,0–1,6 MPa, eine Betriebstemperatur von -40–85 °C und Materialien wie Edelstahl (304, 316L) oder Kohlenstoffstahl. Die Oberflächengüte beträgt Ra ≤ 0,8 μm, um Katalysatorkontamination zu verhindern. Das Gewicht liegt zwischen 150–350 kg, der Einlassdurchmesser bei 200–400 mm, die Gesamthöhe bei 1200–2000 mm, die Austragsrate bei 5–20 m³/h und die Dichtungsnorm gemäß ASME B16.5 (ANSI 150). Diese Werte sind Referenzbereiche des Verzeichnisses und müssen für das spezifische Modell und die Anwendung bestätigt werden. Der Trichter ist für Innen- oder Außeninstallation ausgelegt und korrosionsbeständig gegenüber Katalysatormaterialien. Er Schnittstellen mit vorgelagerten Förderern und nachgelagerten Ladesystemen. Verifizierungsfragen umfassen die Prüfung der Materialkompatibilität, die Bestätigung der Fließeigenschaften und die Einhaltung geltender Normen. Wartungssignale umfassen Verschleiß an Durchflusskontrollvorrichtungen, Materialansammlungen oder Oberflächenverschlechterung. Fehlergrenzen umfassen Verlust der Durchflusskontrolle, Brückenbildung oder Leckagen. Stellen Sie sicher, dass Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten verifizieren.
Funktionsprinzip
Katalysatormaterial wird in den Trichter gegeben, typischerweise aus einem Schüttgutbehälter oder Fördersystem. Die Geometrie des Trichters (oft konisch oder pyramidenförmig) erleichtert den Schwerkraftfluss des Materials zum Austragsauslass. Am Auslass sind Durchflusskontrollvorrichtungen wie Schieber, Drehventile oder Vibrationsförderer integriert, um die Austragsrate zu regulieren und eine gleichmäßige Zufuhr zu den nachfolgenden automatischen Ladegeräten sicherzustellen.
