Auslassanschluss mit Ventil

Auf Basis strukturierter CNFX-Herstellerprofile wird Auslassanschluss mit Ventil im Bereich Chemische Herstellung anhand von Nennweite bis Betriebsdruck eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Auslassanschluss mit Ventil wird durch die Baugruppe aus Anschlusskörper und Ventilmechanismus beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein kontrollierter Auslassanschluss an einem Reagenzientank, der die Flüssigkeitsabgabe reguliert.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

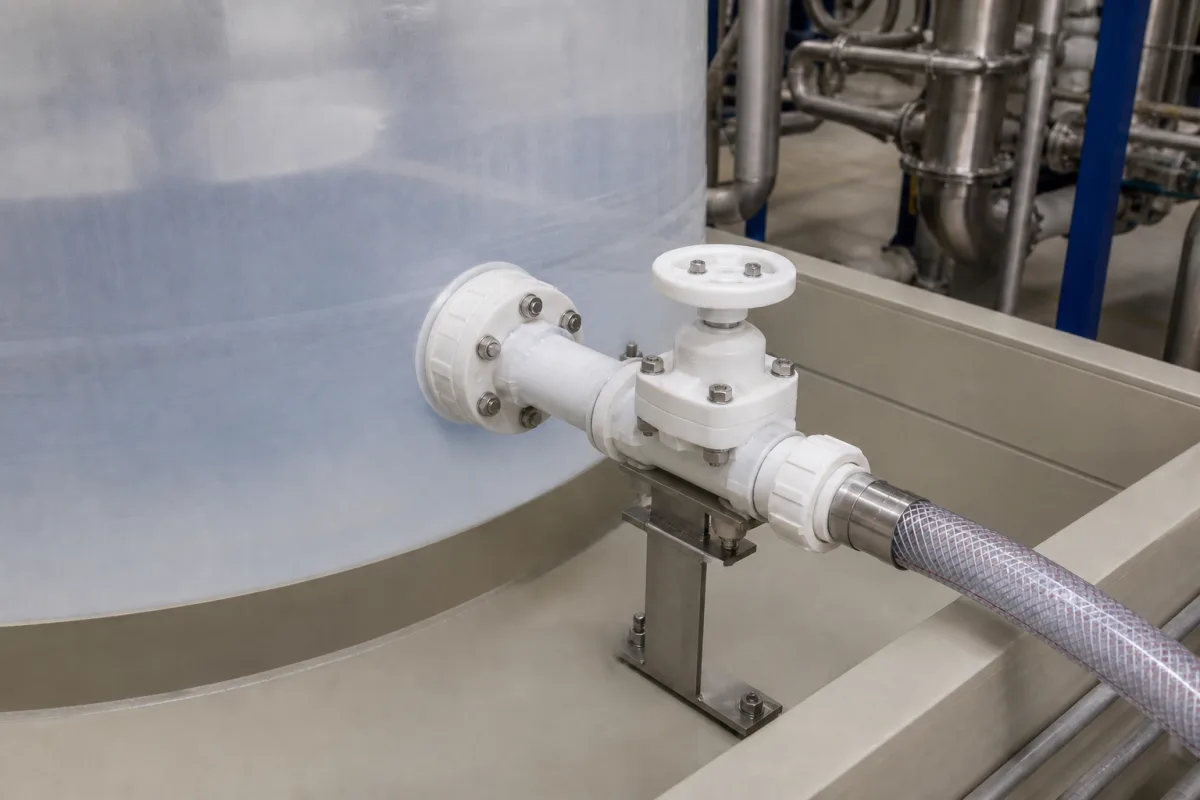

Auslassanschluss mit Ventil in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Diese Komponente ist ein kontrollierter Auslassanschluss, der für Reagenzientanks in der chemischen Fertigung entwickelt wurde. Sie integriert einen Anschluss mit einem Ventilmechanismus, um eine präzise Regulierung des Flüssigkeitsstroms aus dem Tank zu ermöglichen und gleichzeitig die Integrität des Behälters zu wahren. Der Auslassanschluss bietet eine abgedichtete Verbindungsstelle zum Tank, und das integrierte Ventil (typischerweise Kugel-, Schieber- oder Membrantyp) steuert den Flüssigkeitsstrom durch manuellen oder automatisierten Betrieb. Im geschlossenen Zustand verhindert es ein Auslaufen des Reagenzes; im geöffneten Zustand ermöglicht es eine kontrollierte Abgabe über angeschlossene Rohrleitungssysteme. Die Komponente ist in Nennweiten von 15 bis 100 mm (ISO 6708) erhältlich, mit einem Betriebsdruckbereich von 1,0 bis 1,6 MPa. Die Betriebstemperatur ist durch das Dichtungsmaterial begrenzt und reicht von -20 °C bis 150 °C. Die Leckagerate ist mit 0,01 ml/min (Klasse A Sitzleckage nach ISO 5208) angegeben. Der Durchflusskoeffizient (Cv) reicht von 2,5 bis 120, abhängig von Größe und Ausstattung. Das Gehäusematerial ist Edelstahl 316L (ASTM A351), und das Sitzmaterial ist PTFE (ASTM D4894). Die Verbindungsart ist geflanscht nach ISO 7005. Die Betätigung ist standardmäßig manuell, optional pneumatisch oder elektrisch. Das Gewicht variiert von 2 bis 25 kg je nach Größe und Material. Diese Werte sind Verzeichnis-Referenzbereiche; verifizieren Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten vor der Beschaffung.

Funktionsprinzip

Der Auslassanschluss bietet eine abgedichtete Verbindungsstelle zum Tank, während das integrierte Ventil (typischerweise Kugel-, Schieber- oder Membrantyp) den Flüssigkeitsstrom durch manuellen oder automatisierten Betrieb steuert. Im geschlossenen Zustand verhindert es ein Auslaufen des Reagenzes; im geöffneten Zustand ermöglicht es eine kontrollierte Abgabe über angeschlossene Rohrleitungssysteme. Die Ventilsitz- und Gehäusematerialien sind für chemische Verträglichkeit und Korrosionsbeständigkeit ausgewählt, um eine sichere Handhabung der Reagenzien zu gewährleisten. Die geflanschte Verbindung ermöglicht eine sichere Befestigung an Tankauslässen und Rohrleitungen, und der Betätigungsmechanismus (manuell oder automatisiert) ermöglicht eine präzise Durchflussregulierung. Die Leckagerate wird minimiert, um die Anforderungen der Klasse A Sitzleckage zu erfüllen, und die Betriebsdruck- und Temperaturbereiche werden durch die Materialien und das Design definiert.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Nennweite15–100 mmCommon sizes for reagent tanksISO 6708
Betriebstemperatur-20–150 °CBereich durch den Dichtungswerkstoff begrenzt
Leckrate0.01 ml/minClass A seat leakageISO 5208
Durchflusskoeffizient2.5–120 CvDepends on size and trim
Gehäusematerial316LCorrosion resistant for chemicalsASTM A351
DichtungsmaterialPTFEChemical compatibilityASTM D4894
AnschlussartFlangedStandard for tank outletsISO 7005
BetätigungsartManualOptional pneumatic/electric
Gewicht2–25 kgVaries with size and material

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Edelstahl 316L PTFE EPDM

Komponenten / BOM

Components / BOM
  • Anschlusskörper
    Bietet strukturelle Verbindung zum Tank und Fluidkanal
    Material: Edelstahl 1.4404 (316L)
  • Ventilmechanismus
    Steuert den Fluidfluss durch Öffnungs-/Schließvorgang
    Material: Edelstahl/PTFE
  • Dichtungsdichtung
    Sichert die dichte Verbindung zwischen Anschluss und Behälter
    Material: EPDM oder PTFE
  • Aktuator/Handgriff
    Manuelle oder automatisierte Steuerschnittstelle für Ventilbetätigung
    Material: Edelstahl/Kunststoff
  • Anschlussflansch
    Die geflanschte Fläche, die den Anschluss mit dem Tankauslass und der nachgeschalteten Rohrleitung verschraubt.

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Korrosives Reagenz mit pH <2,0 für >72 Stunden aufrechterhalten → Lochfraßkorrosion an der Ventilspindel aus Edelstahl 316L bei 0,3mm Tiefe → PTFE-beschichtete Ventilspindel mit mindestens 0,1mm Schichtdicke
Umgebungstemperaturwechsel zwischen -10°C und 40°C bei >5 Zyklen/Tag → Thermische Ermüdungsrissbildung am EPDM-O-Ring nach 1500+ Zyklen → O-Ringe aus FKM-Fluorkautschuk mit 10^7 Zyklen Ermüdungsgrenze bei -20°C bis 150°C

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,5-6,0 bar Druckdifferenz
Belastungs- und Ausfallgrenzen
8,2 bar Druckdifferenz für >30 Sekunden aufrechterhalten
Ventilsitzverformung aufgrund des Bernoulli-Prinzip-induzierten Kavitation bei Volumenströmen über 15 L/min, was zu dauerhaftem Dichtungsversagen führt
Fertigungskontext
Auslassanschluss mit Ventil wird innerhalb von Chemische Herstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Auslassanschluss Ventil Reagenzientank chemische Fertigung 316L PTFE Flanschverbindung

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Reagenzlagertank
Integrationsdetails ansehen

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme
Nachgelagerte Anwendungen
Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:0 bis 10 bar (ü)
Durchflussrate:0,5 bis 50 L/min
Betriebstemperatur:-20°C bis +150°C
Montage- und Anwendungskompatibilität
Wässrige ReagenzienOrganische LösungsmittelKorrosive Säuren
Nicht geeignet: Hochviskose Polymere (>5000 cP)
Auslegungsdaten
  • Erforderlicher Volumenstrom (L/min)
  • Systembetriebsdruck (bar)
  • Fluidviskosität (cP)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Leckage an der Spindelpackung
Ursache: Verschleiß oder Degradation des Packungsmaterials aufgrund von thermischer Wechselbeanspruchung, ungeeignetem Anzugsdrehmoment oder chemischem Angriff, was zum Austritt von Fluid um die Ventilspindel führt.
Sitzverschleiß oder Fressen
Ursache: Abrasive Partikel im Fluid, Kavitation durch hohe Druckdifferenzen oder Metall-auf-Metall-Kontakt während des Betriebs ohne ausreichende Schmierung, was die Dichtheitsintegrität beeinträchtigt.
Wartungsindikatoren
  • Sichtbare Fluidleckage um das Ventilgehäuse oder die Spindel, was auf einen Dichtungsversagen hindeutet.
  • Ungewöhnliche Geräusche wie Zischen, Schleifen oder Rattern während des Betriebs, die auf Strömungsprobleme oder innere Beschädigungen hindeuten.
Technische Hinweise
  • Implementieren Sie regelmäßige vorbeugende Wartung, einschließlich Schmierung beweglicher Teile und Inspektion der Dichtungen, basierend auf Herstellerempfehlungen und Betriebsbedingungen.
  • Installieren Sie eine vorgeschaltete Filtration, um Partikel zu entfernen und die Fluidkompatibilität mit den Ventilwerkstoffen sicherzustellen, um Verschleiß- und Korrosionsrisiken zu reduzieren.

Konformität und Fertigungsnormen

Referenznormen
ISO 5208:2015 (Industriearmaturen - Prüfung und Kennzeichnung von Metallarmaturen)ANSI/ASME B16.34 (Armaturen - Flansch-, Gewinde- und Schweißenden)DIN EN 12516-1 (Industriearmaturen - Festigkeit des Gehäuses - Teil 1: Tabellenverfahren für Stahlarmaturengehäuse)
Fertigungsgenauigkeit
  • Bohrungsdurchmesser: +/-0,05mm
  • Oberflächenebenheit an der Dichtfläche: 0,08mm
Qualitätsprüfung
  • Druckprüfung (hydrostatisch/pneumatisch) nach ISO 5208
  • Eindringprüfung mit Farbstoff für Oberflächendefekte
