Abgaserhitzer

Auf Basis strukturierter CNFX-Herstellerprofile wird Abgaserhitzer im Bereich Chemische Herstellung anhand von Auslegungsdruck bis Auslegungstemperatur eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Abgaserhitzer wird durch die Baugruppe aus Rohrbündel / Plattenpaket und Gehäuse / Mantel beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein Wärmetauscher, der thermische Energie aus Abgasen von Salpetersäureanlagen zurückgewinnt, um die Systemeffizienz zu verbessern.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

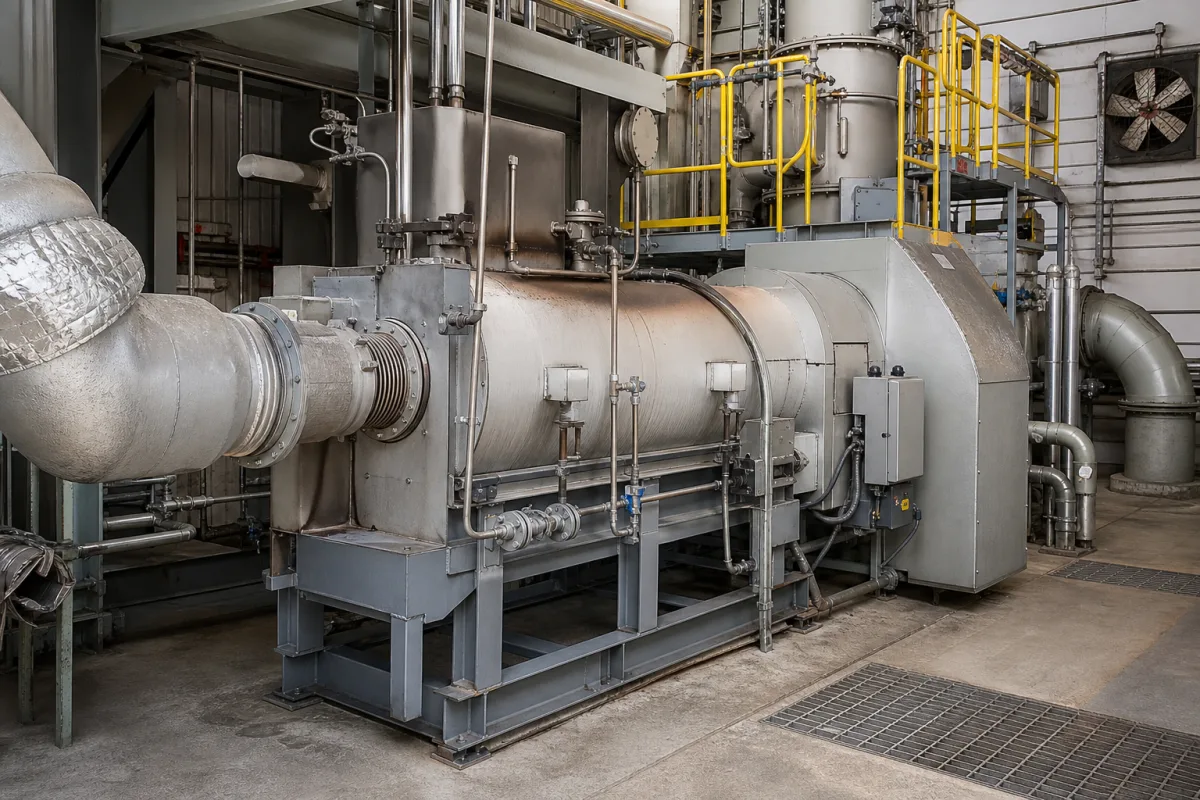

Abgaserhitzer in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Der Abgaserhitzer ist eine Komponente in integrierten Salpetersäure-Produktions- und Konzentrationssystemen. Seine Hauptfunktion besteht darin, Abwärme aus dem Abgasstrom zurückzugewinnen, der die Absorptionskolonne verlässt. Diese thermische Energie wird auf eintretende Prozessströme übertragen, typischerweise die Luftzufuhr zum Ammoniakoxidationsreaktor oder andere Prozessflüssigkeiten, wodurch der Gesamtenergieverbrauch gesenkt und die thermische Effizienz verbessert wird. Der Erhitzer arbeitet als Rohrbündel- oder Plattenwärmetauscher, wobei heißes Abgas (hauptsächlich Stickstoff, Sauerstoff und Rest-NOx) auf einer Seite strömt und ein kühlerer Prozessstrom auf der anderen. Die Wärmeübertragung erfolgt durch Leitung über die Rohr- oder Plattenwände. Typische Auslegungsparameter umfassen einen Auslegungsdruck von 1,0–1,6 MPa, eine Auslegungstemperatur von 200–450°C, eine Wärmeübertragungsfläche von 20–200 m² und eine Rohrbündellänge von 3000–6000 mm. Werkstoffe können Edelstahl (304L, 316L) und Nickellegierungen für Hochtemperatur- oder korrosive Bereiche umfassen. Die Auslegung erfolgt typischerweise nach GB/T 151, mit Druckbehälterauslegung nach GB/T 150. Vor Beschaffung oder Installation müssen modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten verifiziert werden.

Funktionsprinzip

Heißes Abgas aus der Absorptionskolonne strömt durch eine Seite des Wärmetauschers, während ein kühlerer Prozessstrom, wie Verbrennungsluft, auf der gegenüberliegenden Seite strömt. Wärme wird vom Abgas auf den Prozessstrom durch Leitung über die Wärmetauscherrohre oder -platten übertragen, wodurch das eintretende Fluid vor dem Eintritt in nachfolgende Prozessstufen vorgewärmt wird. Dies reduziert die Energie, die zum Erhitzen des Prozessstroms benötigt wird, und verbessert die Gesamteffizienz der Anlage.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Auslegungsdruck1.0–1.6 MPaGB/T 150
Auslegungstemperatur200–450 °CAbove 450°C material creep becomes significantGB/T 150
Wärmeübertragungsfläche20–200 m²Select based on required duty
Rohrmaterial304L/316LHigher alloys for corrosive environmentsASTM A312
MantelmaterialQ345R/304Carbon steel for non-corrosive serviceGB/T 713
Rohrwanddicke2.0–3.0 mmGrößere Wandstärke für höhere DrückeASTM A312
Mantelwanddicke8–16 mmDetermined by pressure and diameterGB/T 150
Rohrbündellänge3000–6000 mmLonger tubes increase efficiency but require more space
Anzahl der Rohrdurchgänge1–2More passes increase velocity and heat transfer
AuslegungscodeGB/T 151Chinese standard for heat exchangersGB/T 151
Lecktestdruck1.5×design MPaHydrostatic test per codeGB/T 150
Gewicht2000–15000 kgAffects installation and foundation

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Edelstahl (z.B. 304L, 316L) Nickellegierungen (für Hochtemperatur-/korrosive Abschnitte)

Komponenten / BOM

Components / BOM
  • Rohrbündel / Plattenpaket
    Bietet die primäre Oberfläche für den konduktiven Wärmeübergang zwischen den beiden Fluidströmen.
    Material: Edelstahl oder Nickellegierung
  • Gehäuse / Mantel
    Umschließt das Rohrbündel oder die Platten, enthält das Medium auf der Mantelseite und bietet strukturelle Unterstützung.
    Material: Kohlenstoffstahl oder Edelstahl
  • Rohrböden / Kopfstücke
    Sichern die Enden der Rohre oder leiten das Plattenseitenfluid, trennen die beiden Fluidströme.
    Material: Edelstahl oder geschmiedeter Kohlenstoffstahl

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Katalysatorbett-Temperatur über 900°C erzeugt NO₂-Konzentration über 2000 ppm → Salpetersäurekondensation in Rohren verursacht Spannungsrisskorrosion → Einbau eines Gasvorwärmers, der die Einlasstemperatur über 150°C hält, Auftragung von Inconel 625-Beschichtung auf Rohroberflächen
Ammoniak-Schlupf über 50 ppm bildet Ammoniumnitratablagerungen → Verschmutzungsschichtdicke über 2 mm reduziert Wärmeübergangskoeffizient unter 50 W/m²·K → Implementierung eines Online-Rußblassystems mit 30 bar Dampfeinspritzung, Einbau eines Elektroabscheiders vorgeschaltet

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,5-2,0 bar Druck, 150-400°C Gaseinlasstemperatur, 80-200°C Gasauslasstemperatur
Belastungs- und Ausfallgrenzen
Rohrwandtemperatur über 550°C verursacht Materialkriechen, Druckdifferenz über 2,5 bar verursacht Rohrbruch, Gasgeschwindigkeit über 25 m/s verursacht Erosionskorrosion
Thermische Ermüdung durch zyklische Temperaturgradienten über 300°C/Stunde, Spannungsrisskorrosion durch Salpetersäurekondensation unterhalb 120°C Taupunkt, Verschmutzungswiderstand über 0,0005 m²·K/W
Fertigungskontext
Abgaserhitzer wird innerhalb von Chemische Herstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Abgaserhitzer Salpetersäureanlage Wärmetauscher Abwärmerückgewinnung

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Integriertes System zur Herstellung und Konzentrierung von Salpetersäure
Integrationsdetails ansehen

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme
Nachgelagerte Anwendungen
Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:Bis zu 10 bar (145 psi) Betriebsdruck
Durchflussrate:10.000-100.000 Nm³/h (5.900-59.000 SCFM)
Betriebstemperatur:Bis zu 600°C (1112°F) Einlass, typisch ΔT 100-300°C
Montage- und Anwendungskompatibilität
Salpetersäureabgas (NOx, N2, O2, H2O)ProzessluftvorwärmanwendungenDampferzeugungssysteme
Nicht geeignet: Chloridhaltige Gase (Risiko von Spannungsrisskorrosion)
Auslegungsdaten
  • Abgasvolumenstrom und -zusammensetzung
  • Erforderliche Temperaturerhöhung/Wärmerückgewinnungsziel
  • Zulässiger Druckverlust

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Hochtemperaturkorrosion
Ursache: Sulfidierung oder Oxidation aufgrund von Schwefelverbindungen und Sauerstoff im Abgas bei erhöhten Temperaturen, beschleunigt durch thermische Zyklen und Materialermüdung.
Rohrverschmutzung und -verstopfung
Ursache: Ablagerung von Partikeln, Koks oder Salzen aus dem Abgasstrom, was zu reduzierter Wärmeübertragungseffizienz, erhöhtem Druckverlust und möglicher Überhitzung führt.
Wartungsindikatoren
  • Sichtbare Hotspots oder Verfärbungen am Gehäuse, die auf ungleichmäßige Erwärmung oder internen Rohrbruch hinweisen.
  • Abnormale Erhöhung der Abgastemperatur oder Abnahme der Prozessauslasstemperatur, die auf Verschmutzung oder Isolationsprobleme hindeutet.
Technische Hinweise
  • Implementieren Sie regelmäßige Infrarot-Thermografie-Untersuchungen, um frühe Anzeichen von Rohrwandausdünnung, Hotspots oder Schäden an der Feuerfestauskleidung zu erkennen.
  • Optimieren Sie die Rußblasfrequenz und nutzen Sie Online-Überwachung von Rauchgas-Sauerstoff und Verbrennungsparametern, um Verschmutzungs- und Korrosionsraten zu minimieren.

Konformität und Fertigungsnormen

Referenznormen
ISO 13705:2012 (Erdöl-, petrochemische und Erdgasindustrie - Befeuerte Wärmeübertrager für den allgemeinen Raffineriebetrieb)ASME B31.3 (Prozessrohrleitungen)DIN EN 12952 (Wasserrohrkessel und Zusatzeinrichtungen)
Fertigungsgenauigkeit
  • Rohrwanddicke: +/-10% der Nenndicke
  • Rohrgeradheit: 0,5 mm pro Meter Länge
Qualitätsprüfung
  • Hydrostatischer Drucktest (1,5x Auslegungsdruck)
  • Radiografische Prüfung kritischer Schweißnähte

Hersteller von Abgaserhitzer

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Zusammengestellt und quellengeprüft vom CNFX-Redaktionsteam. Jeder Hersteller oben verweist auf die Seite der firmeneigenen Website, auf der das Produkt aufgeführt ist, mit dem Datum unserer Prüfung.Quellen und Prüfung · Seite aktualisiert am 2026-09-06

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

LieferketteVerwandte Produkte und Komponenten

Amino-Emulsionsmaschine

Ein spezialisiertes Emulgiersystem zur Herstellung von Aminosäure-Emulsionen durch Hochschermischung und Stabilisierung.

Spezifikationen ansehen ->
Trägerrost für Ammoniak-Synthese-Katalysatorbetten

Strukturgitter zur Unterstützung von Katalysatorbetten in Ammoniak-Synthesekonvertern.

Spezifikationen ansehen ->
Antimikrobiell

Ein chemisches Mittel oder eine Substanz, die das Wachstum von Mikroorganismen hemmt oder sie abtötet.

Spezifikationen ansehen ->
Automatisiertes Batch-Kristallisationssystem

Automatisiertes System zur kontrollierten Kristallisation chemischer Verbindungen in Batch-Prozessen.

Spezifikationen ansehen ->

Häufige Fragen

Was ist der typische Auslegungsdruckbereich für einen Abgaserhitzer?

Der Auslegungsdruck liegt typischerweise im Bereich von 1,0–1,6 MPa gemäß GB/T 150. Der genaue Wert muss jedoch für das spezifische Modell und die Anwendung bestätigt werden.

Welche Materialien werden üblicherweise für Rohre und Mantel verwendet?

Rohrmaterial ist oft Edelstahl 304L oder 316L, während das Mantelmaterial Q345R oder 304 sein kann. Nickellegierungen können für Hochtemperatur- oder korrosive Bereiche verwendet werden. Materialeignung mit dem Hersteller bestätigen.

Wie verbessert der Abgaserhitzer die Energieeffizienz?

Er gewinnt Wärme aus dem heißen Abgasstrom zurück und überträgt sie auf einen kühleren Prozessstrom, wie Verbrennungsluft, und erwärmt ihn vor. Dies reduziert die benötigte Energie zum Heizen und senkt den Gesamtenergieverbrauch.

Welche Normen gelten für Auslegung und Prüfung?

Die Auslegung erfolgt typischerweise nach GB/T 151 für Wärmetauscher und GB/T 150 für Druckbehälter. Der Lecktestdruck beträgt das 1,5-fache des Auslegungsdrucks. Konformität immer mit dem Hersteller verifizieren.
