Steuerschaltung

Auf Basis strukturierter CNFX-Herstellerprofile wird Steuerschaltung im Bereich Elektrogeräteherstellung anhand von Standardkonfiguration bis Schwerlastanforderung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Steuerschaltung wird durch die Baugruppe aus Mikrocontroller / Prozessor und Signalaufbereitungsschaltung beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Elektronische Schaltung in einem Steuergerät oder Thermostat, die Eingangssignale verarbeitet und Ausgangsbefehle zur Regelung des Systembetriebs erzeugt.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

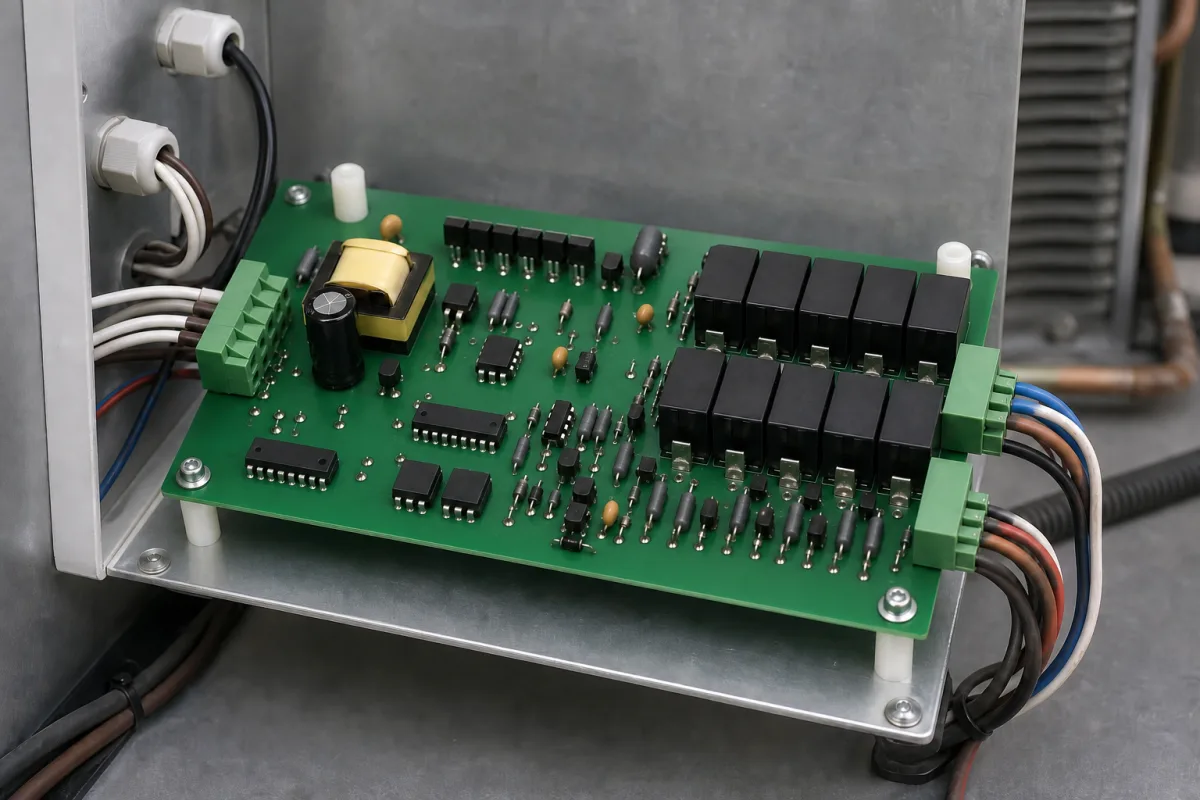

Steuerschaltung in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Eine Steuerschaltung ist das elektronische Subsystem innerhalb eines Steuergeräts oder Thermostats, das für die Logik- und Signalverarbeitungsfunktionen verantwortlich ist. Sie empfängt Eingangssignale von Sensoren (z. B. Temperatur, Druck, Position) und Benutzerschnittstellen, verarbeitet diese Signale gemäß programmierter Logik oder Algorithmen und gibt Befehlssignale an Aktuatoren (z. B. Relais, Ventile, Motoren) aus, um gewünschte Systemparameter aufrechtzuerhalten. Sie dient als das „Gehirn“ des Steuergeräts und ermöglicht präzise Regelung, Sequenzierung und Sicherheitsfunktionen. Die Steuerschaltung ist typischerweise auf einer Leiterplatte (PCB) implementiert und umfasst Halbleiter wie integrierte Schaltungen (ICs) und Transistoren, passive Bauelemente wie Widerstände und Kondensatoren sowie Steckverbinder für die Schnittstelle zu externen Geräten. Der Betriebsspannungsbereich ist eine wichtige Spezifikation, üblicherweise 5 V DC oder 24 V AC, muss jedoch für das spezifische Modell verifiziert werden. Die Logik der Schaltung kann von einfacher Ein-/Aus-Steuerung bis zu komplexen Algorithmen wie PID (proportional-integral-derivativ) oder programmierbaren Logiksequenzen reichen, die oft von Mikrocontrollern oder speicherprogrammierbaren Steuerungen (SPS) ausgeführt werden. In industriellen Anwendungen ist die Steuerschaltung integral für die Aufrechterhaltung von Prozessparametern wie Temperatur, Druck oder Durchfluss und kann Sicherheitsfunktionen wie Grenzwertüberwachung oder Alarmerzeugung umfassen. Bei der Auswahl oder dem Austausch einer Steuerschaltung müssen die Eingangssignaltypen, Ausgangsanforderungen und Umgebungsbedingungen bestätigt werden. Die Verifizierung sollte die Prüfung der Betriebsspannung, der Signalkompatibilität und aller anwendbaren Normen umfassen, die mit dem rechtlichen Hersteller oder Lieferanten bestätigt werden müssen. Die Steuerschaltung ist eine Komponente, kein eigenständiges Gerät, und ihr Ausfall kann zu Systemstörungen führen; daher sind ordnungsgemäße Diagnose und Wartung entscheidend.

Funktionsprinzip

Die Steuerschaltung arbeitet, indem sie kontinuierlich Eingangssignale überwacht. Sie vergleicht diese Signale mit Sollwerten oder Referenzwerten. Basierend auf der Differenz (Fehler) und ihrem internen Regelalgorithmus (z. B. PID, Ein/Aus, Logiksequenz) berechnet und erzeugt sie ein geeignetes Ausgangssignal. Dieses Ausgangssignal moduliert typischerweise die Leistung an einen Aktuator, der wiederum den physikalischen Prozess (wie Heizen, Kühlen oder Bewegung) anpasst, um den Zielzustand zu erreichen. Moderne Schaltungen verwenden oft Mikrocontroller oder speicherprogrammierbare Steuerungen (SPS) für diese Funktion.

Hauptmaterialien

Leiterplatte (PCB) Halbleiter (ICs, Transistoren) Passive Bauelemente (Widerstände, Kondensatoren) Steckverbinder

Komponenten / BOM

Components / BOM
  • Mikrocontroller / Prozessor
    Führt das Steuerprogramm aus, verarbeitet Eingangsdaten und berechnet Ausgangsbefehle.
    Material: Halbleiter (Silizium)
  • Signalaufbereitungsschaltung
    Verstärkt, filtert oder wandelt Rohsensoren-Signale auf für den Prozessor geeignete Pegel um.
    Material: Leiterplatte mit Widerständen, Kondensatoren, Operationsverstärkern
  • Ausgangstreiberstufe
    Verstärkt die niederleistungs-Ausgangssignale des Prozessors auf Pegel, die Aktoren (Relais, Magnetventile) ansteuern können.
    Material: Leiterplatte mit Transistoren, MOSFETs oder Relaisbauteilen
  • Stromversorgungsabschnitt
    Wandelt und regelt die eingehende Leistung in stabile Spannungen um, die von den Bauteilen der Schaltung benötigt werden.
    Material: Leiterplatte mit Spannungsreglern, Transformatoren, Kondensatoren

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Transiente Überspannungsspitze >8 kV/μs durch induktive Lastschaltung → Gate-Oxid-Durchschlag in MOSFET-Schaltelementen, gemessen als Drain-Source-Kurzschluss mit einem Widerstand <5 Ω → TVS-Dioden-Begrenzung bei 6,8 V mit einer Ansprechzeit <1 ns, Ferritperlen-Filterung mit einer Impedanz >100 Ω bei 100 MHz
Elektrochemische Migration durch Chloridkontamination >50 ppm bei >70 % relativer Luftfeuchtigkeit → Leitfähiges Filamentwachstum zwischen benachbarten Leiterbahnen, gemessen als Abfall des Isolationswiderstands unter 10⁶ Ω → Konformale Beschichtung mit Polyurethan, Dicke 25-50 μm, hermetische Versiegelung mit einer Heliumleckrate <1×10⁻⁸ atm·cm³/s

Technische Bewertung

Betriebsbereich
Betriebsbereich
3,3-5,0 VDC, -40 bis 85 °C Umgebungstemperatur, 0-95 % relative Luftfeuchtigkeit nicht kondensierend
Belastungs- und Ausfallgrenzen
Spannungsabfall unter 2,7 VDC oder Überspannung über 5,5 VDC für >10 ms, Sperrschichttemperatur über 125 °C, Feuchtigkeitseintritt, der zu einem Leckstrom >1 μA führt
Elektromigration bei Stromdichten >10⁶ A/cm², die zu Unterbrechungen führt, dielektrischer Durchschlag bei elektrischen Feldern >10⁷ V/m, thermische Ermüdung durch Wechselbelastung bei ΔT>60 °C, die zu Lötstellenbruch führt
Fertigungskontext
Steuerschaltung wird innerhalb von Elektrogeräteherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Steuerschaltung Thermostatschaltung elektronische Komponente Leiterplatte Signalverarbeitung
