Aushärtungsofen

Auf Basis strukturierter CNFX-Herstellerprofile wird Aushärtungsofen im Bereich Elektrogeräteherstellung anhand von Kammervolumen bis Maximale Temperatur eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Aushärtungsofen wird durch die Baugruppe aus Heizelemente und Umluftventilator beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine spezielle Heizkammer zur Aushärtung und Verfestigung imprägnierter Transformatorkerne durch kontrollierte Wärme, die Harze aktiviert und eine ordnungsgemäße Bindung gewährleistet.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

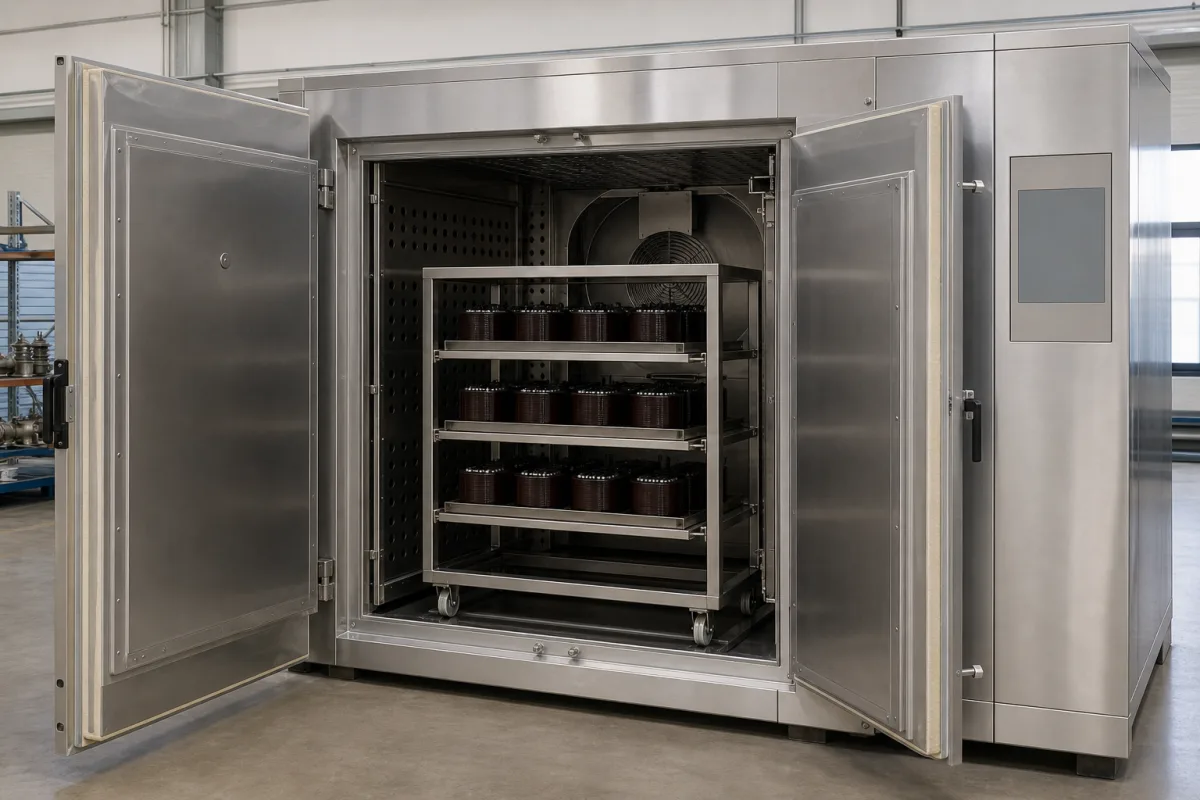

Aushärtungsofen in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Aushärtungsofen

Technische Definition

Der Aushärtungsofen ist eine kritische Komponente im modularen Transformatorkern-Montage- und Imprägnierungssystem. Er nimmt Transformatorkerne auf, die mit Harz oder Lack imprägniert wurden. Seine Hauptfunktion besteht darin, präzise kontrollierte Wärme anzuwenden, um den Aushärtungsprozess zu starten und abzuschließen, wodurch das flüssige Imprägniermaterial in eine feste, dauerhafte Isolierschicht umgewandelt wird. Dies gewährleistet die elektrische Integrität, mechanische Festigkeit und thermische Stabilität der endgültigen Transformatorkern-Baugruppe.

Der Ofen arbeitet, indem er erwärmte Luft gleichmäßig um den imprägnierten Kern zirkulieren lässt. Ein Steuerungssystem hält ein spezifisches Temperaturprofil (Aufheiz-, Halte- und Abkühlphasen) aufrecht, das für die chemische Vernetzung (Aushärtung) des Harzes entscheidend ist. Diese kontrollierte thermische Energie aktiviert die Härtungsmittel im Imprägniermaterial, treibt Lösungsmittel aus und bildet eine gehärtete, gebundene Isolierschicht auf den Kernblechen.

Typische Spezifikationen umfassen ein Kammervolumen von 0,5–10 m³, eine maximale Temperatur von 250–350 °C, eine Temperaturgleichförmigkeit von ±5 °C, eine Aufheizrate von 5–20 °C/min und eine Temperaturregelgenauigkeit von ±1 °C. Die Nennleistung liegt zwischen 15–60 kW, bei einer Versorgungsspannung von 380 V AC (Drehstrom, 50/60 Hz). Die Luftzirkulation beträgt 5000–20000 m³/h, und der Abluftvolumenstrom beträgt 1000–5000 m³/h, um flüchtige organische Verbindungen (VOCs) zu entfernen. Die Isolationsdicke beträgt 100–200 mm, und die maximale Belastbarkeit liegt bei 500–5000 kg. Der Betriebstemperaturbereich liegt bei 50–350 °C. Das Steuerungssystem verwendet eine speicherprogrammierbare Steuerung (PID) mit Touchscreen-Schnittstelle. Die Schutzart ist IP54–IP65 gemäß IEC 60529.

Zu den Materialien gehören Edelstahlplatten, Keramikfaserisolierung und Hochtemperaturdichtungen. Diese Werte sind Referenzbereiche; verifizieren Sie modellspezifische Parameter mit dem Hersteller.

Funktionsprinzip

Der Ofen zirkuliert erwärmte Luft gleichmäßig um den imprägnierten Transformatorkern. Ein Steuerungssystem hält ein spezifisches Temperaturprofil (Aufheiz-, Halte- und Abkühlphasen) aufrecht, das für die chemische Vernetzung (Aushärtung) des Harzes entscheidend ist. Diese kontrollierte thermische Energie aktiviert Härtungsmittel, treibt Lösungsmittel aus und bildet eine gehärtete, gebundene Isolierschicht auf den Kernblechen.

Hauptmaterialien

Edelstahl (Innen-/Außenverkleidungen), Keramikfaserisolierung, Hochtemperaturdichtungen

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Kammervolumen	0.5–10 m³	Select based on transformer core size and batch production.
Maximale Temperatur	250–350 °C	Typical curing range for impregnating resins.
Temperaturgleichmäßigkeit	±5 °C	Ensures consistent curing across the chamber.
Aufheizrate	5–20 °C/min	Faster rates reduce cycle time but may affect resin flow.
Temperaturregelgenauigkeit	±1 °C	Critical for resin curing profile.
Nennleistung	15–60 kW	Depends on chamber volume and heating speed.
Versorgungsspannung	380 V AC	Three-phase, 50/60 Hz.
Luftumwälzung	5000–20000 m³/h	Ensures temperature uniformity and resin solvent removal.
Abluftvolumenstrom	1000–5000 m³/h	Removes volatile organic compounds (VOCs) during curing.
Isolationsdicke	100–200 mm	Reduces heat loss and improves energy efficiency.
Maximale Beladung	500–5000 kg	Depends on chamber volume and shelf strength.
Arbeitstemperaturbereich	50–350 °C	Lower limit for preheating, upper for curing.
Steuerungssystem	PID	Programmable logic controller with touchscreen interface.
Schutzart	IP54–IP65	Protects against dust and water splashes.IEC 60529

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Heizelemente
Erzeugen Wärme innerhalb der Kammer, typischerweise elektrische Widerstandsheizungen.
Material: Nickel-Chrom-Legierung
Umluftventilator
Erzwingt Luftbewegung zur Gewährleistung gleichmäßiger Temperaturverteilung (Wärmehomogenität) im gesamten Kammerbereich.
Material: Edelstahl
Isolierkammer
Abgeschlossener Raum, der die Wärme und das Werkstück enthält, um Wärmeverluste zu minimieren.
Material: Edelstahl mit Keramikfaser
Temperaturregler
Elektronisches System zum Einstellen, Überwachen und Regeln der Kammer-Temperatur gemäß einem programmierten Aushärtungsprofil.
Material: Elektronische Bauteile

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Atmosphärendruck bis 0,5 bar Überdruck (für Inertgas-Spülung)
Weitere Spezifikationen:	Heizrate: 1-5°C/min (programmierbar), Abkühlrate: 0,5-3°C/min, Feuchtigkeitskontrolle: <10% rF (optional), Kammergleichmäßigkeit: ±3°C
Betriebstemperatur:	Umgebungstemperatur bis 250°C (typisch), bis 300°C (max.)

Montage- und Anwendungskompatibilität

Epoxidharz-imprägnierte TransformatorkernePolyesterharz-imprägnierte ElektroblecheLack-beschichtete Magnetkerne

Nicht geeignet: Chlorierte Lösungsmittelumgebungen (Risiko von Korrosion und Harzabbau)

Auslegungsdaten

Maximale Kerndimensionen (L x B x H)
Jährliche Produktionsmenge (Kerne/Jahr)
Erforderliche Aushärtungszykluszeit (einschließlich Aufheiz-, Halte- und Abkühlphasen)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

150-220°C mit ±2°C Regelgenauigkeit, 0,5-2,0 m/s Luftgeschwindigkeit, 0,1-0,5 bar Überdruck

Belastungs- und Ausfallgrenzen

Thermisches Durchgehen bei 250°C (Harzzersetzung), Isolationsversagen bei 300°C (Grenzwert für Isolierstoffklasse H), Luftstromabfall unter 0,3 m/s (unzureichender Wärmeübergang)

Arrhenius-Gleichungskinetik (Harzaushärtungsrate verdoppelt sich pro 10°C Anstieg), Fouriersches Wärmeleitungsgesetz (unzureichender Luftstrom erzeugt thermische Gradienten >15°C/cm), thermische Ausdehnungsdifferenz (CTE-Unterschied >12 ppm/°C zwischen Stahl und Isolierung)

Fertigungskontext

Aushärtungsofen wird innerhalb von Elektrogeräteherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Degradation der Heizelemente

Ursache: Thermische Zyklen und Oxidation durch wiederholte Aufheiz-/Abkühlzyklen, was zu reduzierter Heizleistung und letztendlichem Durchbrennen führt.

Verschleiß des Fördersystems

Ursache: Reibung und Fehlausrichtung von Rollen/Bändern aufgrund thermischer Ausdehnung/Schrumpfung und Partikelansammlung, was zu Blockaden oder ungleichmäßiger Produktaushärtung führt.

Wartungsindikatoren

Inkonsistente Temperaturmesswerte oder heiße/kalte Zonen, die durch Thermografie erkannt werden
Ungewöhnliche Schleif- oder Quietschgeräusche von Förderermechanismen während des Betriebs

Technische Hinweise

Implementieren Sie vorausschauende Wartung mittels Infrarot-Thermografie zur Überwachung von Hotspots an Heizelementen und Lagertemperaturen des Förderers
Etablieren Sie strikte Kalibrierungspläne für Temperatursensoren und Luftstromregelungen mit Dokumentation von Wärmegleichmäßigkeitstests

Konformität und Fertigungsnormen

Referenznormen

ANSI/UL 499 - Norm für elektrische HeizgeräteCE-Kennzeichnung - EU-Richtlinie 2014/35/EU (Niederspannungsrichtlinie)

Fertigungsgenauigkeit

Temperaturgleichmäßigkeit: +/- 2,5°C im Arbeitsvolumen
Aufheizrate: +/- 5% der spezifizierten Rampenrate

Qualitätsprüfung

Thermische Kartierungstest (Verifizierung der Temperaturgleichmäßigkeit)
Isolationswiderstandstest (Verifizierung der elektrischen Sicherheit)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

PID-Regler-Integral-Windup aufgrund von Thermoelement-Drift um 5°C → Überschwingen auf 240°C, was zu Harzverkohlung und Kern-Delamination führt → Kaskadenregelung mit sekundären RTD-Sensoren und Anti-Windup-Algorithmus mit 2°C Totband

Lagerabnutzung des Umluftventilators, die Vibrationen auf 7,1 mm/s RMS erhöht → Luftstromreduktion auf 0,2 m/s, was eine 25°C thermische Schichtung erzeugt → Doppelt redundante Ventilatoren mit Vibrationsüberwachung bei 4,5 mm/s RMS Alarmgrenzwert

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.
