Induktionsspulenbaugruppe

Auf Basis strukturierter CNFX-Herstellerprofile wird Induktionsspulenbaugruppe im Bereich Elektrogeräteherstellung anhand von Nennleistung bis Betriebsfrequenz eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Induktionsspulenbaugruppe wird durch die Baugruppe aus Kupferdrahtwicklung und Ferritkern/-platte beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine kritische elektromagnetische Komponente, die magnetische Wechselfelder erzeugt, um Wirbelströme in Kochgeschirr zur Erwärmung zu induzieren.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

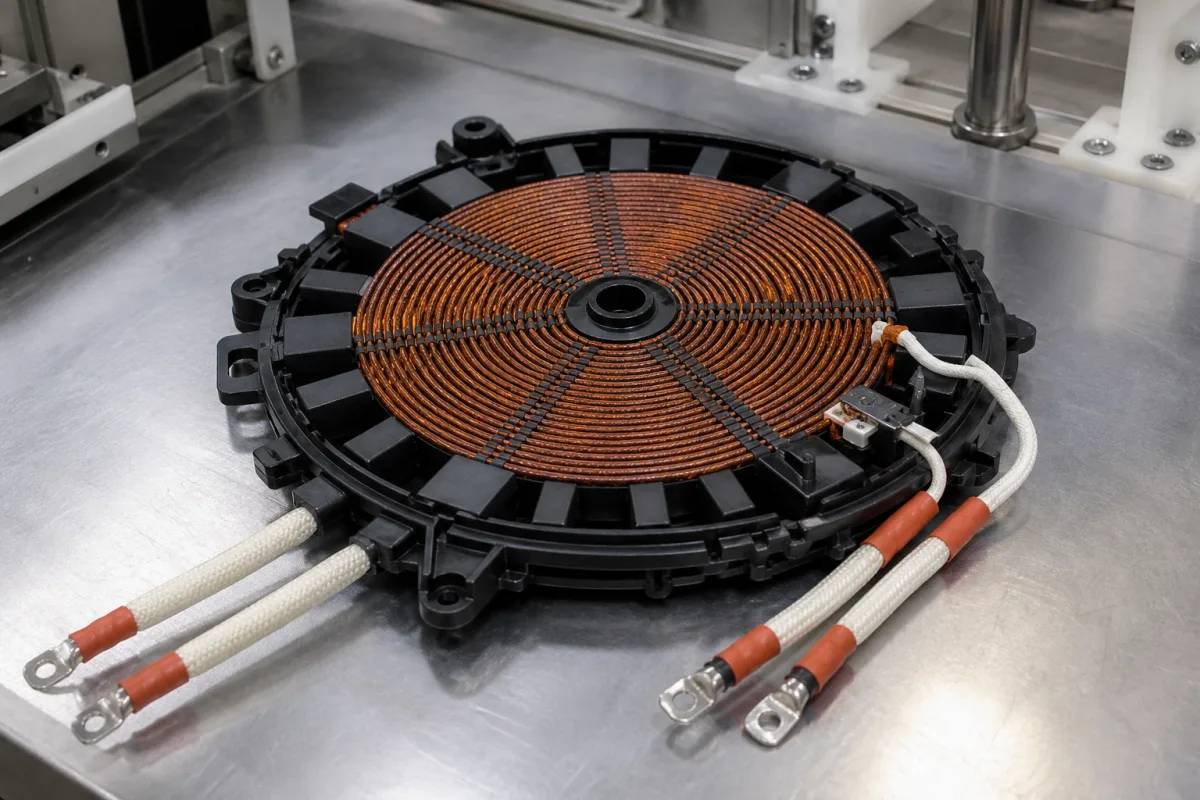

Induktionsspulenbaugruppe in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Die Induktionsspulenbaugruppe ist die zentrale elektromagnetische Komponente in einem programmierbaren Induktionskochfeld. Sie besteht aus eng gewickelten Kupferdrahtspulen in flacher Spiralform, typischerweise montiert auf einem Ferritkern oder einer Trägerplatte. Wenn sie mit hochfrequentem Wechselstrom aus der Wechselrichterschaltung gespeist wird, erzeugt sie ein schnell oszillierendes Magnetfeld, das kompatibles ferromagnetisches Kochgeschirr durchdringt und Wirbelströme induziert, die durch Widerstandserwärmung direkt im Kochgeschirrmaterial Wärme erzeugen. Die Baugruppe ist für den Betrieb innerhalb spezifizierter elektrischer und thermischer Parameter ausgelegt, einschließlich Nennleistung, Betriebsfrequenz, Spuleninduktivität, Widerstand, Isolationsspannung und Temperaturbereich. Materialien umfassen Kupferdraht, Ferritkern oder Trägerplatte, Isoliermaterialien und Wärmeleitmaterialien. Außendurchmesser, Höhe und Gewicht der Spule beeinflussen Passform und Wärmemanagement. IP-Schutzarten geben Spritzwasserschutz an. Normen wie IEC 60335-1, GB/T 3953, IEC 60085 und IEC 60529 werden als Referenz genannt. Diese Komponente ist ein Teilprodukt; tatsächliche Werte müssen mit dem Hersteller bestätigt werden.

Funktionsprinzip

Funktioniert nach den Prinzipien der elektromagnetischen Induktion. Wenn hochfrequenter Wechselstrom (typischerweise 20-50 kHz) durch die Kupferspulen fließt, entsteht ein sich schnell änderndes Magnetfeld. Dieses Feld durchdringt ferromagnetisches Kochgeschirr, das über der Baugruppe platziert ist, und induziert zirkulierende Wirbelströme im Kochgeschirrmaterial. Der elektrische Widerstand des Kochgeschirrs wandelt diese Ströme durch Joulesche Erwärmung in Wärme um, während die Spulenbaugruppe selbst relativ kühl bleibt.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Nennleistung1200–3500 WDetermines heating capacity and cooking speed.
Betriebsfrequenz20–40 kHzAffects efficiency and noise; higher frequency reduces audible noise.
Spuleninduktivität100–200 µHMatches inverter circuit for optimal power transfer.
Spulenwiderstand0.5–2.0 ΩAffects copper losses and heating efficiency.
Isolationsspannung1500 V ACWithstand voltage for safety; must pass hi-pot test.IEC 60335-1
Betriebstemperatur-20–85 °CExceeding may degrade insulation and magnetic properties.
SpulendrahtmaterialCuCopper wire with high conductivity; aluminum not recommended.GB/T 3953
IsolierstoffklasseFClass F (155°C) for thermal endurance.IEC 60085
Spulenaußendurchmesser150–250 mmMust fit cooktop and match pot size for efficiency.
Spulenhöhe10–20 mmAffects clearance and thermal management.
Gewicht0.5–1.5 kgInfluences mounting and structural design.
SchutzartIP20–IP44Higher rating for splash resistance in kitchen environments.IEC 60529

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Kupferdraht Ferritkern/Rückplatte Isoliermaterialien Wärmeleitmaterialien

Komponenten / BOM

Components / BOM
  • Kupferdrahtwicklung
    Leitet hochfrequente Wechselströme zur Erzeugung eines Magnetfelds
    Material: Litzendraht oder emaillierter Kupferdraht
  • Ferritkern/-platte
    Konzentriert und lenkt den magnetischen Fluss in Richtung Kochgeschirr, reduziert elektromagnetische Störungen
    Material: Ferritkeramikmaterial
  • Isolierschicht
    Bietet elektrische Isolierung zwischen Wicklungslagen und thermischen Schutz
    Material: Polyimidfolie oder Keramikbeschichtung
  • Wärmeübergangselement
    Leitet Wärme von der Spule zum Kühlkörper oder Kühlsystem ab
    Material: Wärmeleitpaste oder Wärmeleitpad
  • Montagerahmen
    Sichert die Spulenbaugruppe in Position innerhalb des Kochfeldgehäuses
    Material: Kunststoff- oder Metallrahmen

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Isolationsdurchschlag bei Litzenleitung aufgrund von Teilentladung bei >500 V/mm elektrischem Feld → Windungsschluss verursacht 300 % Stromanstieg und sofortigen Spulenausfall → Dreischichtige Polyimid-Aluminiumoxid-Polyimid-Isolierung mit mindestens 0,2 mm Abstand, imprägniert mit Silikon-Wärmeleitpaste
Mikrorissbildung im Ferritkern durch thermischen Schock mit über 50°C/min Gradient → Kernfragmentierung erhöht magnetischen Widerstand um 400 % und reduziert Wirkungsgrad auf <70 % → Mn-Zn-Ferrit-Zusammensetzung mit 12 ppm/°C Wärmeausdehnungskoeffizient abgestimmt auf Kupfer, spannungsarmgeglüht bei 850°C für 2 Stunden

Technische Bewertung

Betriebsbereich
Betriebsbereich
20-100 kHz Frequenz, 1200-1800 A Strom, 200-400 V Spannung, 50-150°C Temperatur
Belastungs- und Ausfallgrenzen
Kupferwicklungstemperatur übersteigt 180°C (Isolationsklasse H Grenzwert), magnetische Flussdichte überschreitet 1,8 T (Sättigungsschwelle), Isolationswiderstand fällt unter 100 MΩ bei 500 V Gleichspannung.
Thermischer Abbau der Polyimidisolierung bei >180°C verursacht dielektrischen Durchschlag; magnetische Sättigung über 1,8 T reduziert die Permeabilität um 95 % und erhöht die Kernverluste exponentiell; Wirbelstromerwärmung im Ferritkern übersteigt 5 W/cm³ bei >100 kHz und verursacht thermisches Durchgehen.
Fertigungskontext
Induktionsspulenbaugruppe wird innerhalb von Elektrogeräteherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Induktionsspulenbaugruppe elektromagnetische Komponente Wirbelstromerwärmung Kupferspule Ferritkern

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Programmierbares Induktionskochfeld
Integrationsdetails ansehen

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme
Nachgelagerte Anwendungen
Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:Nur atmosphärisch (drucklose Komponente)
Durchflussrate:Nicht zutreffend für diese Komponente
Betriebstemperatur:-20°C bis +85°C
Montage- und Anwendungskompatibilität
Ferromagnetisches Kochgeschirr (Gusseisen, Kohlenstoffstahl)Magnetischer Edelstahl (Güte 430)Emaillebeschichtete, induktionsgeeignete Gefäße
Nicht geeignet: Leitfähige Suspensionen oder flüssige Medien (Risiko von Wirbelstrominterferenz und Korrosion)
Auslegungsdaten
  • Erforderliche Heizleistung (kW)
  • Kochgeschirrbodendurchmesser (mm)
  • Versorgungsspannung und -frequenz (V/Hz)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Isolationsdurchschlag
Ursache: Thermische Zyklen und Überhitzung führen zum Abbau der Isoliermaterialien, oft aufgrund unzureichender Kühlung oder übermäßiger Leistungslasten.
Spulenverformung oder Verzug
Ursache: Mechanische Belastung durch elektromagnetische Kräfte kombiniert mit thermischer Ausdehnung, typischerweise durch schnelle Heiz-/Kühlzyklen oder unsachgemäße Montage.
Wartungsindikatoren
  • Hörbare Lichtbogen- oder Brummgeräusche während des Betriebs
  • Sichtbare Verfärbung, Verkohlung oder Hotspots auf den Spulenoberflächen
Technische Hinweise
  • Strikte Temperaturführung mit regelmäßigen Inspektionen des Kühlsystems und Temperaturüberwachung implementieren, um Isolationsabbau zu verhindern.
  • Passende Befestigungselemente mit Toleranzen für thermische Ausdehnung verwenden und periodische Drehmomentkontrollen an den Befestigungen durchführen, um die mechanische Integrität zu erhalten.

Konformität und Fertigungsnormen

Referenznormen
IEC 60529 - Schutzarten durch Gehäuse (IP-Code)ASTM E1444/E1444M - Standardverfahren für die Magnetpulverprüfung
Fertigungsgenauigkeit
  • Spulenbohrungsdurchmesser: +/-0,05 mm
  • Spulenplanheit: 0,15 mm über die gesamte Oberfläche
Qualitätsprüfung
  • Elektrischer Widerstandstest (Ohmmeter)
  • Hochspannungs-Prüfung (Hi-Pot) der dielektrischen Festigkeit

Hersteller von Induktionsspulenbaugruppe

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Zusammengestellt und quellengeprüft vom CNFX-Redaktionsteam. Jeder Hersteller oben verweist auf die Seite der firmeneigenen Website, auf der das Produkt aufgeführt ist, mit dem Datum unserer Prüfung.Quellen und Prüfung · Seite aktualisiert am 2026-09-06

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

LieferketteVerwandte Produkte und Komponenten

Automatisiertes Geschirrspüler-Produktionsliniensystem

Integriertes Fertigungssystem für die Massenproduktion von Geschirrspülern mit automatisierter Montage und Prüfung.

Spezifikationen ansehen ->
Automatisiertes Elektromotor-Montage- und Prüfsystem

Integrierte Produktionslinie für die automatisierte Montage und Qualitätsprüfung von Elektromotoren.

Spezifikationen ansehen ->
Automatisiertes LED-Leuchten-Montagesystem

Integrierte Produktionslinie für die automatisierte Montage von LED-Beleuchtungskörpern.

Spezifikationen ansehen ->
Automatisiertes Montagesystem für Leuchten

Integrierte Produktionslinie zur automatisierten Montage kompletter Leuchten

Spezifikationen ansehen ->

Häufige Fragen

Was ist der typische Betriebsfrequenzbereich?

Die Betriebsfrequenz liegt typischerweise bei 20-40 kHz, wie in den Parametern angegeben. Dies beeinflusst Effizienz und Geräusche; höhere Frequenz reduziert hörbares Geräusch.

Welche Materialien werden in der Spulenbaugruppe verwendet?

Die Baugruppe verwendet Kupferdraht, Ferritkern oder Trägerplatte, Isoliermaterialien und Wärmeleitmaterialien. Kupferdraht hat hohe Leitfähigkeit; Aluminium wird nicht empfohlen.

Welche Normen werden zur Verifizierung herangezogen?

Normen umfassen IEC 60335-1 für Isolationsspannung, GB/T 3953 für Kupferdraht, IEC 60085 für Isolationsklasse und IEC 60529 für IP-Schutzart. Diese sind Beschaffungsreferenzen, kein Zertifizierungsnachweis.

Wie erwärmt die Spulenbaugruppe Kochgeschirr?

Hochfrequenter Wechselstrom erzeugt ein Magnetfeld, das Wirbelströme in ferromagnetischem Kochgeschirr induziert, die durch Joulesche Erwärmung Wärme erzeugen. Die Spule selbst bleibt relativ kühl.
