Prüfelektroden

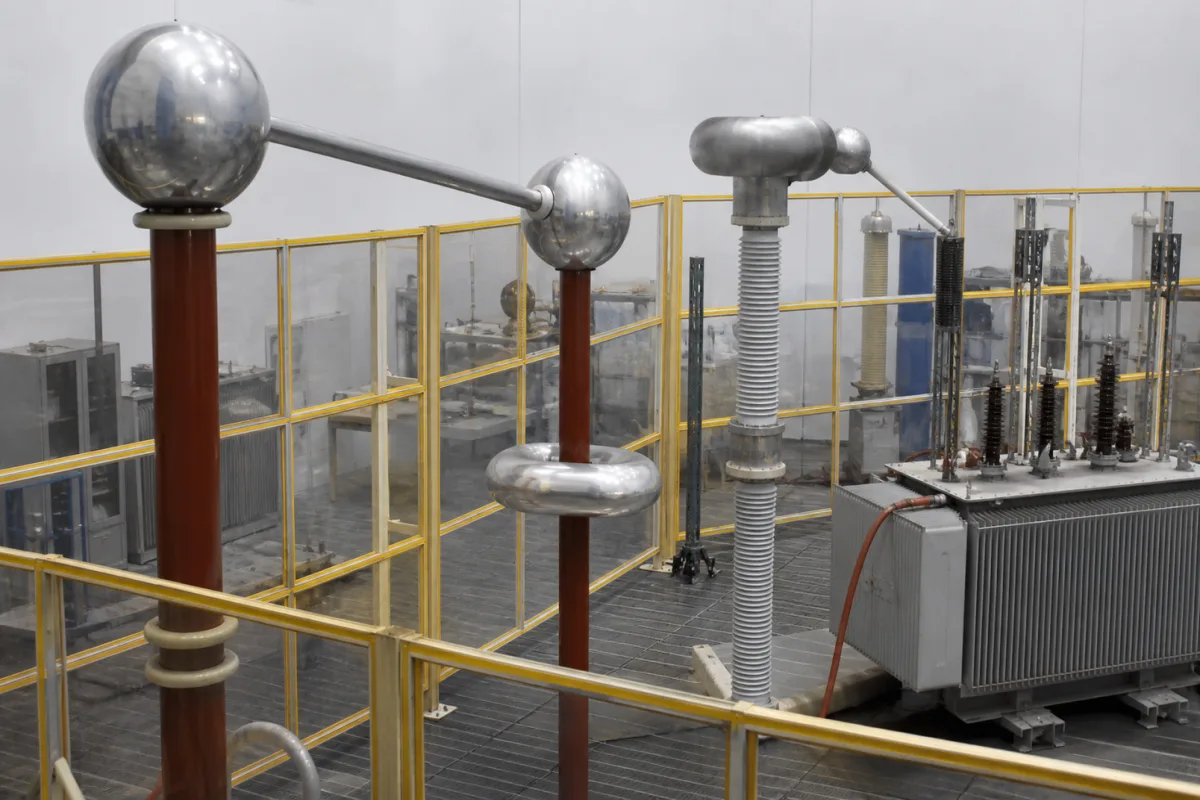

Prüfelektroden sind kritische Komponenten von industriellen Durchschlagfestigkeitsprüfgeräten, die die elektrischen Kontaktpunkte zum Anlegen von Hochspannung an Prüflinge schaffen. Sie dienen als Schnittstelle zwischen dem Hochspannungsausgang des Prüfgeräts und dem zu prüfenden Material und ermöglichen die Messung der Durchschlagspannung und des Isolationswiderstands. Diese Elektroden müssen eine präzise Geometrie und Oberflächengüte aufweisen, um eine gleichmäßige elektrische Feldverteilung während der Prüfung zu gewährleisten.

Bei einem typischen Durchschlagfestigkeitstest wird das Elektrodenpaar auf gegenüberliegenden Seiten des Prüflings platziert und eine kontrollierte Spannung angelegt. Die Elektroden müssen aus Materialien mit hoher Leitfähigkeit und Korrosionsbeständigkeit hergestellt sein, wie Edelstahl, Kupfer oder Messing. Die Oberflächenrauheit ist mit Ra 0,4–0,8 μm spezifiziert, um Koronaentladungen zu minimieren, die sonst das elektrische Feld verzerren und zu ungenauen Durchschlagsmessungen führen könnten. Der Elektrodendurchmesser liegt typischerweise im Bereich von 25–75 mm, abhängig von der Prüfnorm und der Probengeometrie.

Wichtige Parameter für die Auswahl sind eine Nennspannung von bis zu 100 kV, eine Prüffrequenz von 50–60 Hz und ein Kontaktwiderstand von ≤0,01 Ω, um genaue Messungen zu gewährleisten. Der Betriebstemperaturbereich liegt zwischen -40 und 85 °C, und der Isolationswiderstand muss ≥10^12 Ω betragen, um Leckströme zu verhindern. Die IP-Schutzart (IP54–IP65) gibt den Schutz gegen Staub und Wasserstrahlen an. Das Gewicht variiert zwischen 0,5 und 2,0 kg je nach Größe und Material.

Diese Elektroden werden mit IEC 60243 für Durchschlagfestigkeitsprüfungen, IEC 60468 für Widerstandsmessungen und ISO 1302 für Oberflächentextur beschrieben. IEC 60068-2-14 behandelt festgelegte Temperaturwechselprüfungen und legt den angegebenen Betriebstemperaturbereich nicht fest. Materialgüten wie C17200 Berylliumkupfer werden in ASTM B196 referenziert. Es ist jedoch unerlässlich, modellspezifische Werte und Normen vor dem Kauf mit dem Hersteller oder Lieferanten zu verifizieren, da die aufgeführten Bereiche nur als Referenz dienen.

Prüfelektroden funktionieren, indem sie einen elektrischen Kontakt mit dem Prüfling herstellen und eine kontrollierte Hochspannung vom Durchschlagfestigkeitsprüfgerät anlegen. Sie erzeugen ein gleichmäßiges elektrisches Feld über dem Prüfmaterial, wodurch die Spannung gemessen werden kann, bei der ein elektrischer Durchschlag auftritt. Die Elektroden müssen einen konstanten Anpressdruck und eine konstante Kontaktfläche aufrechterhalten, um zuverlässige Prüfergebnisse zu gewährleisten. Der Hochspannungsausgang wird an eine Elektrode angeschlossen, während die andere geerdet oder an den Messkreis angeschlossen ist. Die Spannung wird allmählich erhöht, bis ein Durchschlag auftritt, und die Durchschlagspannung wird aufgezeichnet. Die Geometrie und Oberflächengüte der Elektroden sind entscheidend, um ein gleichmäßiges Feld zu erzielen und vorzeitige Entladungen zu vermeiden.
