Technische Definition

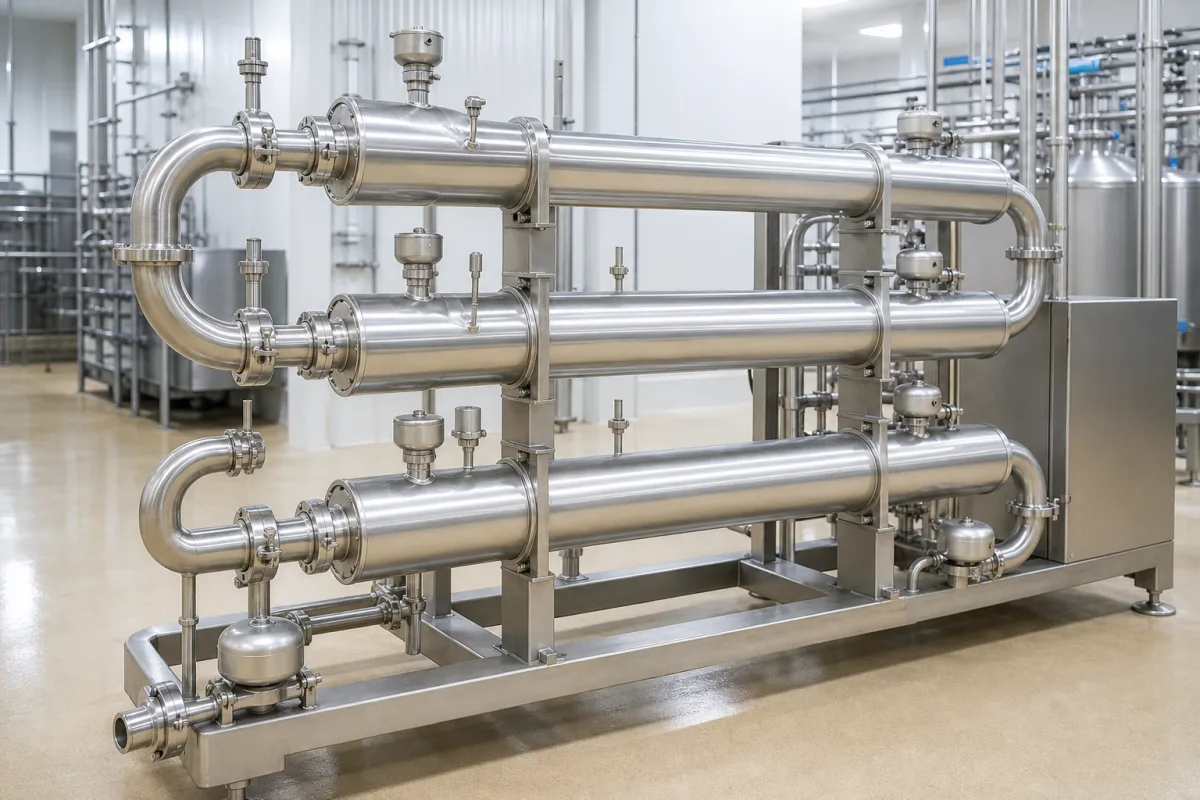

Der Rohrbündelwärmeübertrager ist eine Komponente in aseptischen Verarbeitungslinien, insbesondere in integrierten Anlagen zur Verarbeitung von Obst und Gemüse. Seine Hauptfunktion besteht darin, Wärme zwischen einem Produktstrom und einem Heiz- oder Kühlmedium zu übertragen, um eine präzise Temperaturkontrolle zu ermöglichen und gleichzeitig die Sterilität zu gewährleisten. Der Wärmeübertrager besteht aus konzentrischen Rohren: Eine Flüssigkeit strömt durch das Innenrohr, während die andere durch den Ringraum zwischen Innen- und Außenrohr strömt. Die Wärme wird durch die Rohrwände mittels Leitung übertragen, und die Fluide bleiben vollständig getrennt, um Kontamination zu verhindern. Dieses Design eignet sich für hygienische Anwendungen, da es eine effektive Reinigung und Sterilisation ermöglicht. Die Einheit ist typischerweise aus Edelstahl 316L gefertigt, der Korrosionsbeständigkeit bietet und Hygieneanforderungen erfüllt. Zu den wichtigsten Parametern gehören Wärmeübertragungsfläche (1–100 m²), Betriebsdruck (1,0–1,6 MPa), Betriebstemperatur (-10–150 °C), Rohrdurchmesser (25–100 mm nach ISO 4200), Rohrlänge (1000–6000 mm), Oberflächenrauheit (0,4–0,8 µm Ra nach ISO 4287), Durchflussrate (1–50 m³/h), Druckverlust (0,05–0,3 MPa), Materialgüte (316L nach ASTM A270) und Gewicht (100–2000 kg). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Die Auswahl eines Rohrbündelwärmeübertragers hängt von Prozessanforderungen wie Last, Durchflussraten, zulässigem Druckverlust und Platzbeschränkungen ab. Es ist wichtig zu bestätigen, dass die gewählte Einheit die erforderlichen Normen erfüllt und für den beabsichtigten aseptischen Prozess geeignet ist. Konsultieren Sie immer den gesetzlichen Hersteller oder Lieferanten, um modellspezifische Werte und die Einhaltung geltender Normen zu validieren.
Funktionsprinzip
Das Funktionsprinzip beruht auf konzentrischen Rohranordnungen. Das Produktfluid strömt durch das Innenrohr, während das Heiz- oder Kühlmedium durch den Ringraum zwischen Innen- und Außenrohr strömt. Die Wärme wird von einem Fluid zum anderen durch die Rohrwand mittels Leitung übertragen. Die Strömungsrichtung kann Gleich- oder Gegenstrom sein, was die Effizienz beeinflusst. Das Design gewährleistet eine vollständige Trennung der Fluide und verhindert Kontamination. Die Wärmeübertragungsrate hängt von Faktoren wie Temperaturdifferenz, Strömungsgeschwindigkeit, Rohrmaterial und Oberfläche ab. Es müssen angemessene Durchflussraten und Druckverluste aufrechterhalten werden, um eine optimale Leistung zu erzielen.
