Technische Definition

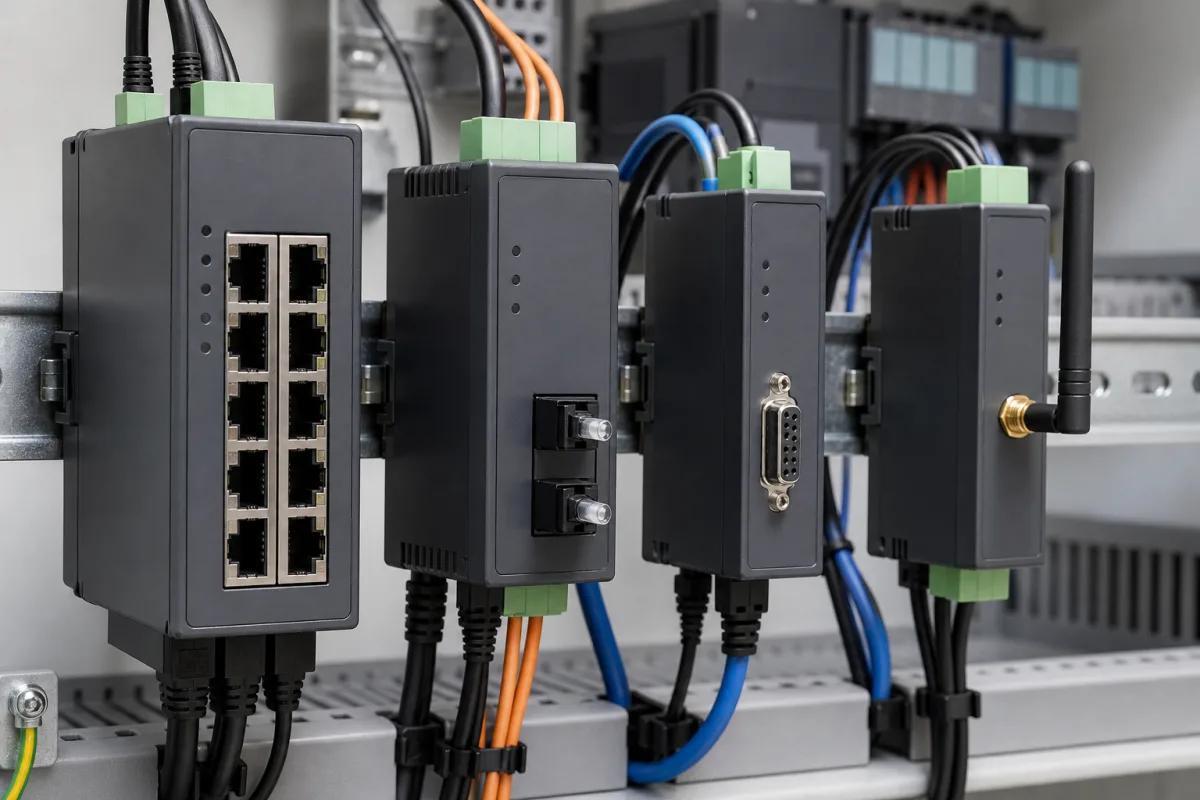

Kommunikationsmodule sind spezialisierte Hardwarekomponenten innerhalb eines zentralen Prozesssteuerungssystems, die die Datenübertragung und den Empfang zwischen Steuerungen, Sensoren, Aktoren und externen Systemen ermöglichen. Sie wandeln Steuersignale in standardisierte Kommunikationsprotokolle (wie Ethernet, Profibus, Modbus oder Feldbus-Standards) um und umgekehrt, wodurch ein zuverlässiger, Echtzeit-Datenaustausch im industriellen Automatisierungsnetzwerk gewährleistet wird. Diese Module sind integraler Bestandteil der Maschinen- und Anlagenbauindustrie, wo sie als Schnittstelle zwischen dem zentralen Prozessor und Feldgeräten dienen. Sie sind für den Einsatz in industriellen Umgebungen ausgelegt, mit robusten Gehäusen und Steckverbindern, die Vibrationen, Temperaturschwankungen und elektrisches Rauschen standhalten. Die Module bestehen typischerweise aus einer Leiterplatte (PCB) mit integrierten Schaltkreisen (ICs), die für Protokollumwandlung, Signalaufbereitung und Fehlerprüfung zuständig sind. Sie können auf DIN-Schienen, in Schaltschränken oder direkt an Maschinen montiert werden, je nach Anwendung. Kommunikationsmodule unterstützen verschiedene Netzwerktopologien, einschließlich Stern-, Ring- und Bustopologien, und können für verschiedene Datenraten konfiguriert werden, wie es die Anwendungsanforderungen vorgeben. Die Datenübertragungsrate ist ein Schlüsselparameter, gemessen in Mbps, und muss basierend auf den erforderlichen Antwortzeiten und Datenmengen ausgewählt werden. Bei der Auswahl eines Kommunikationsmoduls ist es wichtig, die Kompatibilität mit dem bestehenden Steuerungssystem, die verwendeten Protokolle und die Umgebungsbedingungen am Installationsort zu überprüfen. Normen und Zertifizierungen, falls vorhanden, sollten mit dem rechtlichen Hersteller oder Lieferanten bestätigt werden, da sie nicht inhärent für die Produktkategorie sind. Regelmäßige Wartung umfasst die Überprüfung von Firmware-Updates, die Inspektion von Steckverbindern auf Korrosion oder Beschädigung und die Überwachung des Netzwerkverkehrs auf Fehler. Fehlergrenzen umfassen Kommunikationsverlust, der durch Status-LEDs oder Diagnosemeldungen angezeigt werden kann und möglicherweise den Austausch des Moduls oder die Fehlerbehebung im Netzwerk erfordert. Es ist wichtig, die Herstellerdokumentation für detaillierte Spezifikationen und Installationsrichtlinien zu konsultieren.
Funktionsprinzip
Kommunikationsmodule arbeiten, indem sie digitale oder analoge Signale vom zentralen Prozessor oder von Feldgeräten empfangen, sie in ein bestimmtes Protokollformat kodieren und über drahtgebundene oder drahtlose Netzwerke übertragen. Sie empfangen auch eingehende Daten, dekodieren sie und leiten sie zur Verarbeitung an das Steuerungssystem weiter. Dies umfasst Protokollumwandlung, Signalaufbereitung, Fehlerprüfung und Netzwerkverwaltungsfunktionen. Die Firmware des Moduls behandelt den Protokollstapel, während die Hardwareschnittstellen elektrische Signale verwalten. Daten werden gepuffert, um Zeitunterschiede zu bewältigen, und Fehlererkennungsmechanismen gewährleisten die Datenintegrität. Das Modul kann mehrere Kanäle unterstützen und für verschiedene Baudraten und Frame-Formate konfiguriert werden. Im Betrieb überwacht das Modul kontinuierlich das Netzwerk auf eingehende Nachrichten, filtert relevante Daten und leitet sie an den entsprechenden Prozessor weiter. Es verwaltet auch den Netzwerkzugriff, verhindert Kollisionen und gewährleistet eine geordnete Kommunikation. Das Arbeitsprinzip basiert auf dem OSI-Modell, wobei das Modul die Schichten 1 und 2 (Bitübertragung und Sicherung) und je nach Protokoll manchmal höhere Schichten implementiert.
