Technische Definition

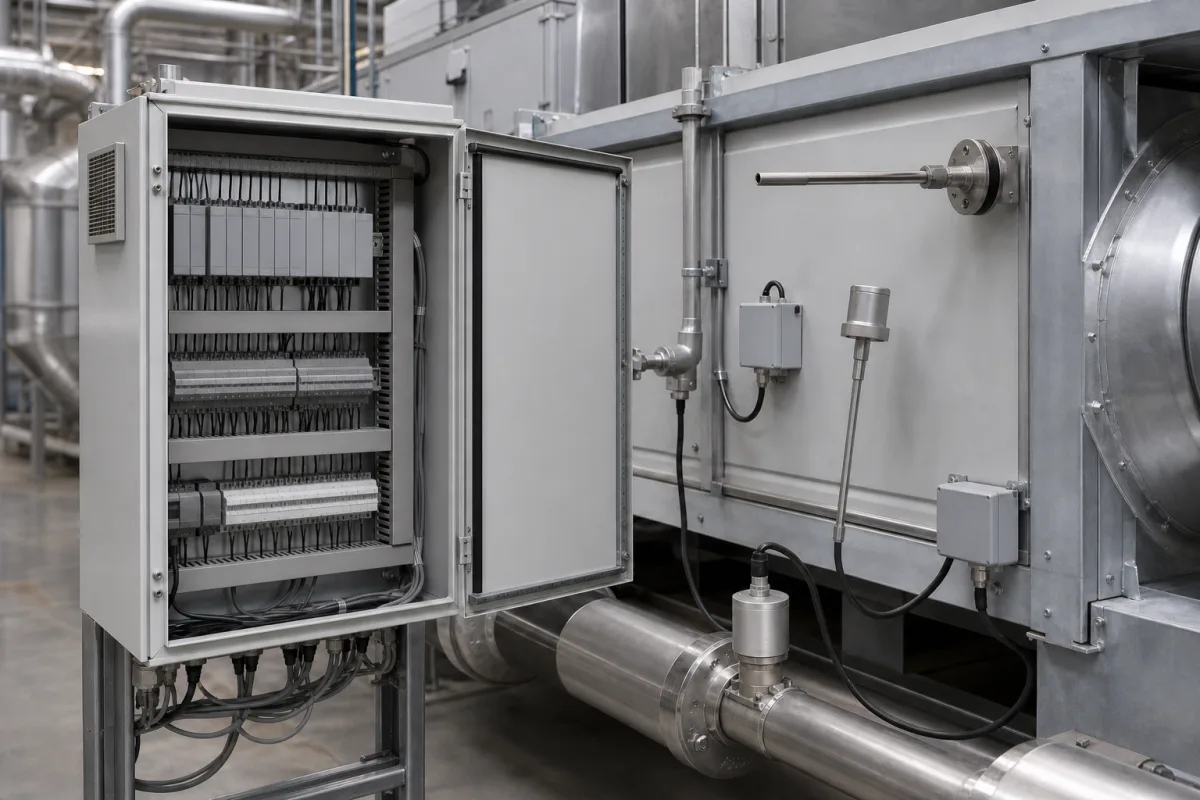

Das Steuerungssystem und Sensoren ist ein kritisches Teilsystem innerhalb einer Klimaanlage, das für die Echtzeitüberwachung von Umgebungsparametern wie Temperatur, Luftfeuchtigkeit und Druck verantwortlich ist. Es umfasst Sensoren, die physikalische Parameter in elektrische Signale umwandeln, eine Steuerung (z. B. SPS, DDC), die diese Signale verarbeitet, und Aktuatoren (z. B. Ventile, Klappen, Motoren), die Befehle ausführen, um Sollwerte und Betriebsabläufe einzuhalten. Dieses Regelungssystem mit geschlossenem Regelkreis gewährleistet Effizienz, Stabilität und Sicherheit. Das Produkt ist für die Integration in die Maschinen- und Anlagenbauindustrie konzipiert, wo präzise Umgebungskontrolle unerlässlich ist. Zu den Hauptkomponenten gehören elektronische Bauteile (ICs, Leiterplatten), Sensorelemente (Thermistoren, Dehnungsmessstreifen), Gehäusematerialien (ABS, Edelstahl) und Kupferdraht. Das System arbeitet innerhalb spezifizierter Parameter: Betriebsdruck 1,0–1,6 MPa, Betriebstemperatur -40–85 °C, Versorgungsspannung 24 V DC ±10%, Stromaufnahme ≤50 mA bei 24 V DC ohne Last, Ausgangssignal 4–20 mA (IEC 60381), Genauigkeit ±0,5% vom Messbereich (IEC 60770), Ansprechzeit ≤10 ms, Schutzart IP65–IP67 (IEC 60529), Gehäusematerial 316L Edelstahl (ASTM A240), Prozessanschluss G1/2 (ISO 228-1) und Gewicht 0,5–1,2 kg. Diese Werte sind Referenzbereiche des Verzeichnisses und müssen für das spezifische Modell und die Anwendung mit dem Hersteller oder Lieferanten verifiziert werden. Das Funktionsprinzip besteht darin, dass Sensoren physikalische Parameter in elektrische Signale umwandeln, die an eine zentrale Steuerung übertragen werden. Die Steuerung vergleicht die Eingaben mit vordefinierten Sollwerten, führt Steuerlogik aus (z. B. Ein/Aus, proportional, PID) und gibt Befehlssignale an Aktuatoren aus. Aktuatoren passen dann Systemkomponenten (Ventile, Lüfter, Heizungen) an, um Abweichungen zu korrigieren, und bilden so ein Regelungssystem mit geschlossenem Regelkreis. Bei der Auswahl sind Messbereich, Genauigkeit, Umgebungsbedingungen und Kompatibilität mit der vorhandenen Steuerungsinfrastruktur zu berücksichtigen. Die Schnittstelle erfolgt typischerweise über analoge oder digitale Ein-/Ausgänge. Verifizierungsfragen sollten Kalibrierung, Zertifizierung und Einhaltung relevanter Normen abdecken. Wartungssignale umfassen Drift der Messwerte, Verschlechterung der Ansprechzeit oder physische Schäden. Fehlergrenzen umfassen Betrieb außerhalb der spezifizierten Temperatur- oder Druckbereiche, was zu Genauigkeitsverlust oder Komponentenausfall führen kann. Konsultieren Sie immer den Hersteller für modellspezifische Daten und Normkonformität.
Funktionsprinzip
Sensoren wandeln physikalische Parameter (Temperatur, Druck, Durchfluss) in elektrische Signale um. Diese Signale werden an eine zentrale Steuerung (z. B. SPS, PID-Regler) übertragen. Die Steuerung vergleicht den Eingang mit vordefinierten Sollwerten, führt Steuerlogik aus (z. B. Ein/Aus, proportional, PID) und gibt Befehlssignale an Aktuatoren aus. Aktuatoren passen dann Systemkomponenten (Ventile, Lüfter, Heizungen) an, um Abweichungen zu korrigieren, und bilden so ein Regelungssystem mit geschlossenem Regelkreis.
