Technische Definition

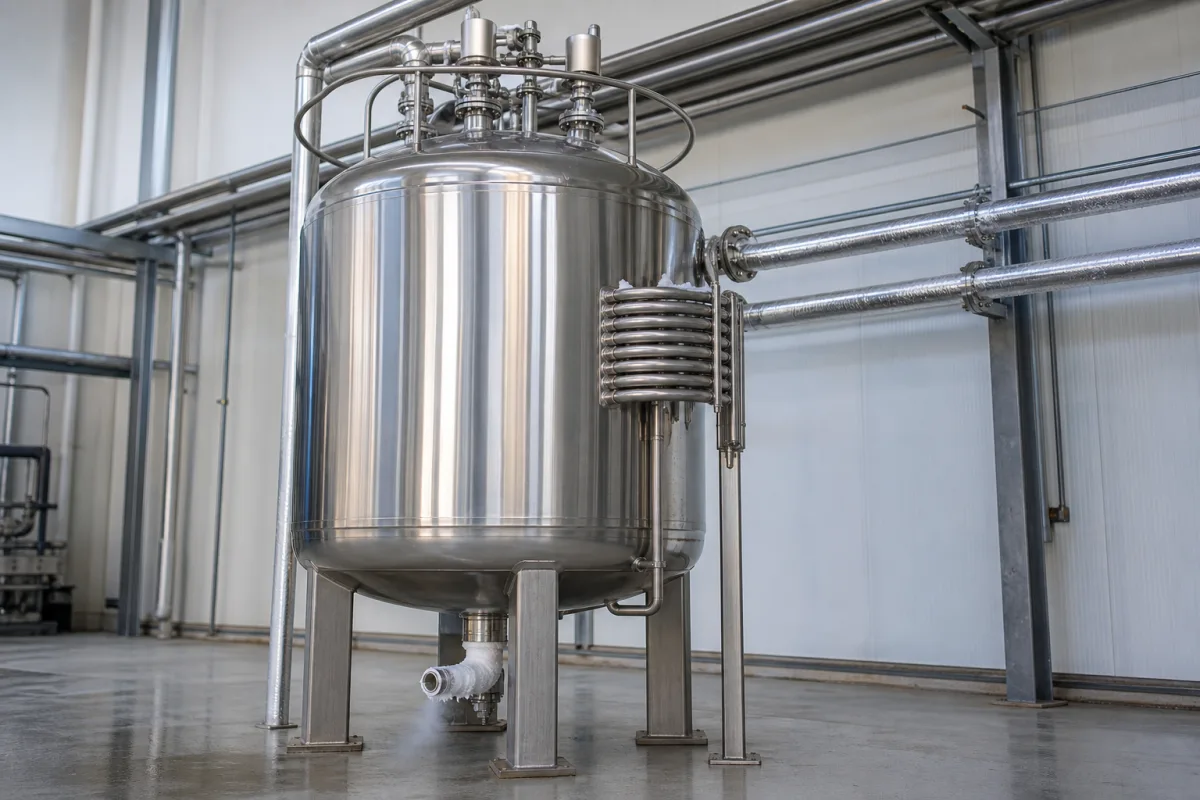

Der Kryogen-Lagerbehälter ist eine kritische Komponente des Kryoinjektionssystems, die für die sichere Aufnahme und Aufrechterhaltung kryogener Flüssigkeiten (wie flüssiger Stickstoff, flüssiger Sauerstoff oder flüssiges Argon) bei den erforderlichen ultratiefen Temperaturen verantwortlich ist. Er gewährleistet eine stabile Versorgung des Injektionsmechanismus mit Kryogen und verfügt über eine Hochleistungsisolierung, um das Abdampfen zu minimieren und die Druckintegrität aufrechtzuerhalten. Der Behälter besteht typischerweise aus einem inneren Behälter aus austenitischem Edelstahl (z. B. S30408 nach GB/T 24511) und einem äußeren Mantel aus Kohlenstoffstahl (z. B. Q345R nach GB/T 713), mit Vakuumisolierung (oft mehrschichtige Superisolierung) dazwischen. Die Designparameter umfassen eine Nennkapazität von 5 bis 100 m³, einen Auslegungsdruck von 1,0 bis 1,6 MPa (nach GB 150) und einen Auslegungstemperaturbereich von -196 °C bis 50 °C. Die Verdampfungsrate ist mit 0,1 % bis 0,5 % pro Tag angegeben, beeinflusst durch die Dicke der Wärmedämmung von 200 bis 500 mm. Die Gesamtabmessungen variieren mit der Kapazität, typischerweise 2000–4000 mm Durchmesser und 6000–12000 mm Höhe, mit einem Leergewicht von 5000 bis 30000 kg. Der Behälter ist so ausgelegt, dass er eine Leckrate von ≤1×10⁻⁶ Pa·m³/s (nach GB/T 18443) erfüllt und einen Vakuumgrad von ≤1×10⁻² Pa aufrechterhält. Zu den Sicherheitsmerkmalen gehören ein Sicherheitsventil-Einstelldruck von 1,5–1,8 MPa (nach GB/T 12243) und ein Berstdruck von 2,4–3,2 MPa, was einem Sicherheitsfaktor von 1,5–2,0 entspricht. Diese Werte sind Referenzbereiche für Verzeichniszwecke; die tatsächlichen Spezifikationen müssen mit dem rechtlichen Hersteller für das spezifische Modell und die Anwendung bestätigt werden. Der Behälter ist für den Einsatz in industriellen Kryosystemen vorgesehen, und bei der Beschaffung sollte die Einhaltung der geltenden Normen und Betriebsanforderungen überprüft werden.
Funktionsprinzip
Der Behälter nutzt Vakuumisolierung (oft mehrschichtige Superisolierung), um eine thermische Barriere zu schaffen, die die Wärmeübertragung aus der Umgebung erheblich reduziert. Er hält das Kryogen durch Druckregelung im flüssigen Zustand. Wenn eine Injektion erforderlich ist, ermöglicht der Innendruck oder eine Pumpe die kontrollierte Freisetzung des Kryogens in die Förderleitungen des Systems. Der Vakuummantel zwischen innerem und äußerem Behälter minimiert konduktive und konvektive Wärmeübertragung, während die mehrschichtige Isolierung Strahlungswärme reflektiert. Die Druckregelung erfolgt über einen Druckaufbauschaltkreis und Sicherheitsventile, um sicherzustellen, dass das Kryogen auf seinem Siedepunkt bleibt. Das Design muss thermische Kontraktion und mechanische Spannungen berücksichtigen, wobei Materialien für kryogenen Dienst ausgewählt werden. Regelmäßige Überwachung der Vakuumqualität und Druckintegrität ist unerlässlich, um Abdampfen zu verhindern und einen sicheren Betrieb zu gewährleisten.
