Kryo-Kühlmantel

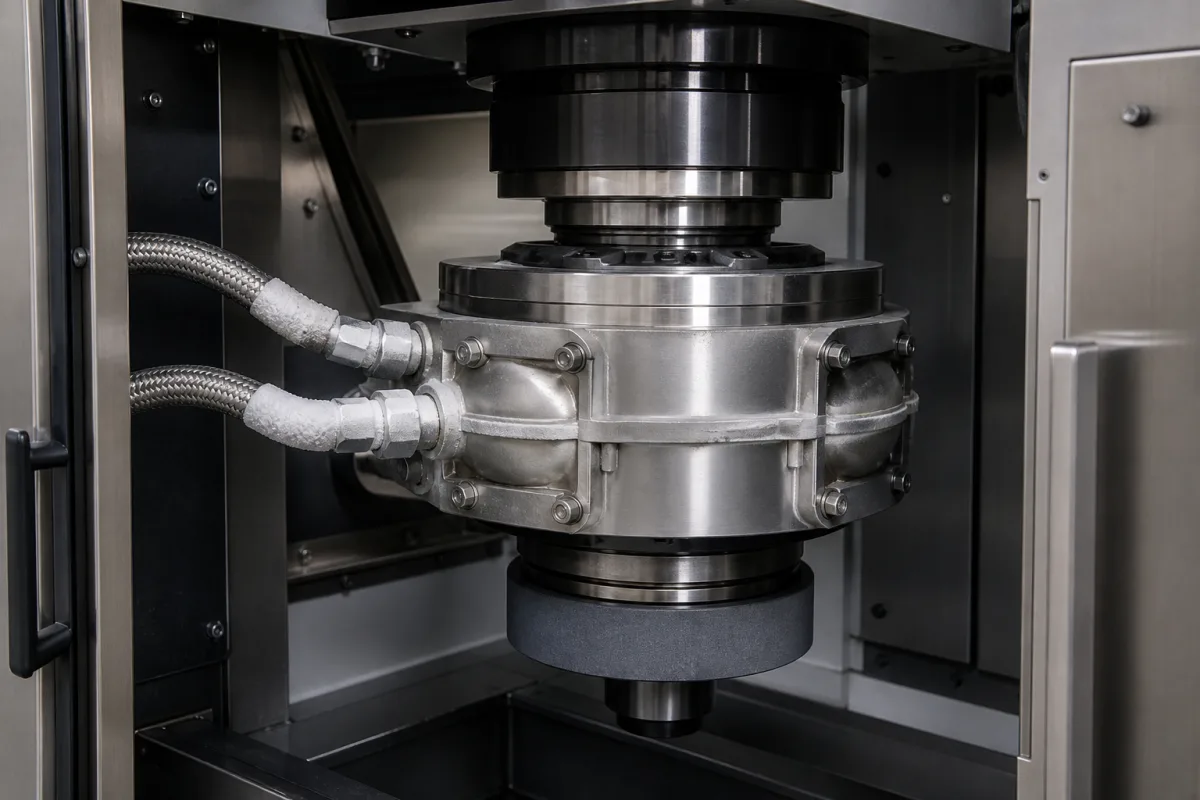

Der Kryo-Kühlmantel ist ein integraler Bestandteil der Schleifkopf-Baugruppe, der dazu dient, Schleifkomponenten zu umhüllen und extrem niedrige Temperaturen aufrechtzuerhalten. Er fungiert als Wärmemanagementsystem, das Überhitzung bei hochpräzisen Bearbeitungsvorgängen verhindert, insbesondere bei Anwendungen mit harten oder wärmeempfindlichen Materialien. Durch die Zirkulation von kryogenen Flüssigkeiten (typischerweise flüssigem Stickstoff oder speziellen Kühlmitteln) durch seine abgedichteten Kanäle absorbiert und leitet er die durch Reibung erzeugte Wärme ab, gewährleistet Dimensionsstabilität und verhindert thermische Ausdehnung, die die Bearbeitungsgenauigkeit beeinträchtigen könnte. Der Mantel ist in Edelstahl, Kupferlegierung oder hochwertigem Aluminium erhältlich, mit Materialgüten wie 304/316L für kryogenen Einsatz. Zu den wichtigsten Parametern gehören eine Kühlleistung von 0,5–2,0 kW, ein Betriebsdruck von 1,0–1,6 MPa, ein Kühlmitteltemperaturbereich von -196 bis -40 °C und eine Leckrate von ≤0,01 Pa·m³/s (ISO 15848-1). Der Innendurchmesser reicht von 50–200 mm, der Außendurchmesser von 80–250 mm, die Länge von 100–500 mm und das Gewicht von 5–20 kg. Die Wärmeleitfähigkeit der Isolierung beträgt 0,02–0,05 W/(m·K) (ASTM C177), die maximale Oberflächentemperatur ≤50 °C und die Schutzart IP54–IP65 (IEC 60529). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Der Mantel ist so ausgelegt, dass er zur Schleifkopfwelle passt, und die Länge ist anpassbar. Es ist wichtig, alle Spezifikationen vor dem Kauf mit dem Hersteller oder Lieferanten zu bestätigen.
