Technische Definition

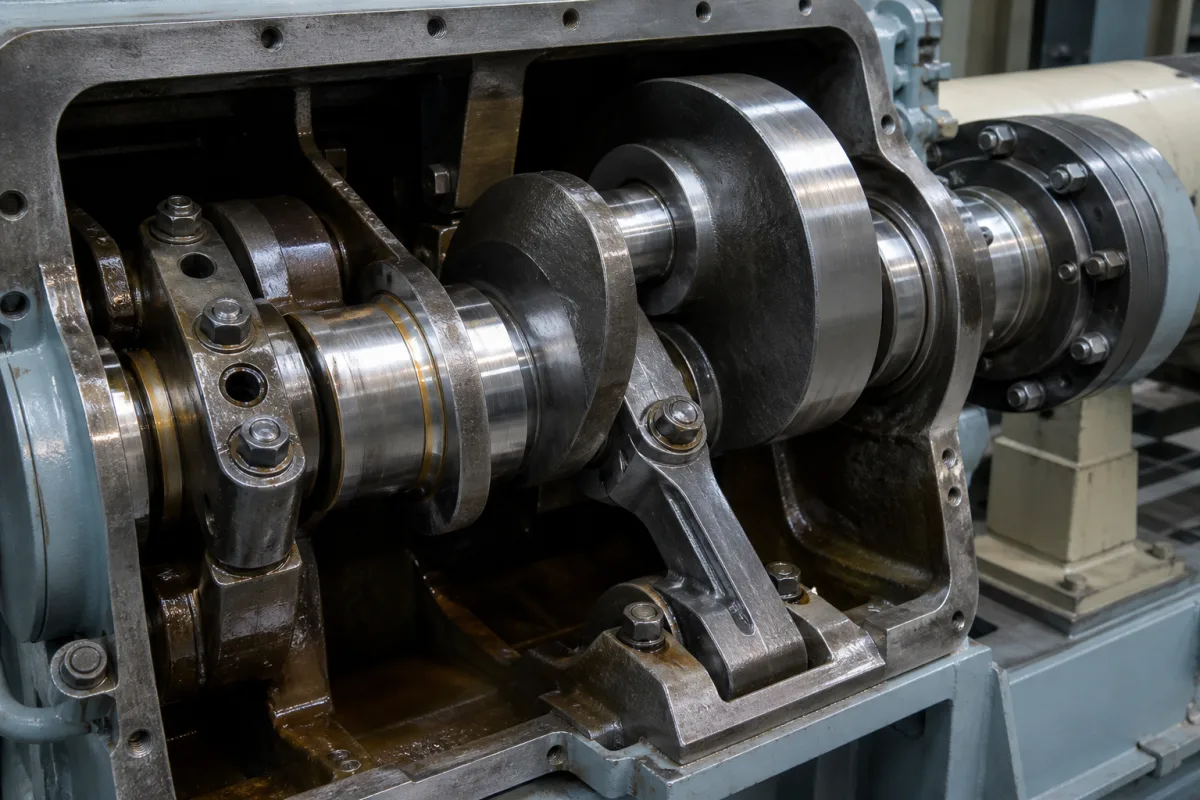

Innerhalb einer Oszillationsantriebseinheit ist die Exzenterwelle oder Kurbel das Kernrotationselement, das eine kontrollierte oszillierende Bewegung erzeugt. Ihr außermittiges Design erzeugt während der Rotation einen variablen Radius, der auf verbundene Gestänge oder Mechanismen übertragen wird, um das gewünschte Hin- und Herbewegungsmuster zu erzeugen, das für die Funktion der Einheit wesentlich ist. Die Welle rotiert um ihre Hauptachse, aber aufgrund ihres exzentrischen (außermittigen) Zapfens oder Kurbelzapfens folgt der Befestigungspunkt für Pleuelstangen oder andere Gestänge einem kreisförmigen Pfad mit einem festen Versatz. Diese Kreisbewegung wird in lineare oder winklige Oszillation in den verbundenen Komponenten umgewandelt, wobei die Amplitude durch den Exzenterabstand bestimmt wird. Typische Materialien umfassen legierten Stahl, Kohlenstoffstahl und Schmiedestahl. Zu verifizierende Schlüsselparameter für eine spezifische Anwendung umfassen Wellendurchmesser (20–100 mm, Toleranz h6 oder h7 nach ISO 286), Exzentrizität (5–50 mm, bestimmt die Hublänge), Gesamtlänge (100–500 mm), Zugfestigkeit (600–1200 MPa für 45#-Stahl oder legierten Stahl nach GB/T 699), Härte (HRC 40–55 nach Wärmebehandlung nach GB/T 230), Oberflächenrauheit (Ra 0,8–1,6 µm für Lagerzapfen nach ISO 1302), Konzentrizität (≤0,02 mm zwischen Haupt- und Exzenterzapfen nach ISO 1101), Betriebstemperatur (-20–120 °C), maximale Drehzahl (1500–3000 U/min, begrenzt durch dynamisches Auswuchten) und Gewicht (5–50 kg für typische Größen). Diese Werte sind Referenzbereiche und müssen mit dem rechtlichen Hersteller oder Lieferanten für das tatsächliche Modell bestätigt werden. Das Bauteil wird in Maschinen verwendet, die eine kontrollierte Oszillation erfordern, wie z. B. in Aufgabegeräten, Sieben oder Pumpen. Auswahlkriterien umfassen erforderlichen Hub, Drehzahl, Last und Umgebungsbedingungen. Schnittstellen umfassen Lagerzapfen, Passfedernuten und Kupplungsflächen. Verifizierungsfragen sollten Materialzertifizierung, Wärmebehandlungsaufzeichnungen, Maßprüfung und dynamisches Auswuchten ansprechen. Wartungssignale umfassen ungewöhnliche Vibrationen, Geräusche oder Verschleißmuster. Versagensgrenzen umfassen Ermüdungsrisse, übermäßigen Verschleiß oder Verlust der Konzentrizität.
Funktionsprinzip
Die Welle rotiert um ihre Hauptachse, aber aufgrund ihres exzentrischen (außermittigen) Zapfens oder Kurbelzapfens folgt der Befestigungspunkt für Pleuelstangen oder andere Gestänge einem kreisförmigen Pfad mit einem festen Versatz. Diese Kreisbewegung wird in lineare oder winklige Oszillation in den verbundenen Komponenten umgewandelt, wobei die Amplitude durch den Exzenterabstand bestimmt wird. Der Exzenterabstand ist der Abstand zwischen der Hauptachse und der Kurbelzapfenachse. Wenn sich die Welle dreht, bewegt sich der Kurbelzapfen auf einem Kreis, wodurch sich das verbundene Gestänge hin und her bewegt. Die Hublänge ist das Doppelte des Exzenterabstands. Die Oszillationsgeschwindigkeit hängt von der Drehzahl der Welle ab. Das Design muss ein ordnungsgemäßes Auswuchten gewährleisten, um Vibrationen zu minimieren.
