Technische Definition

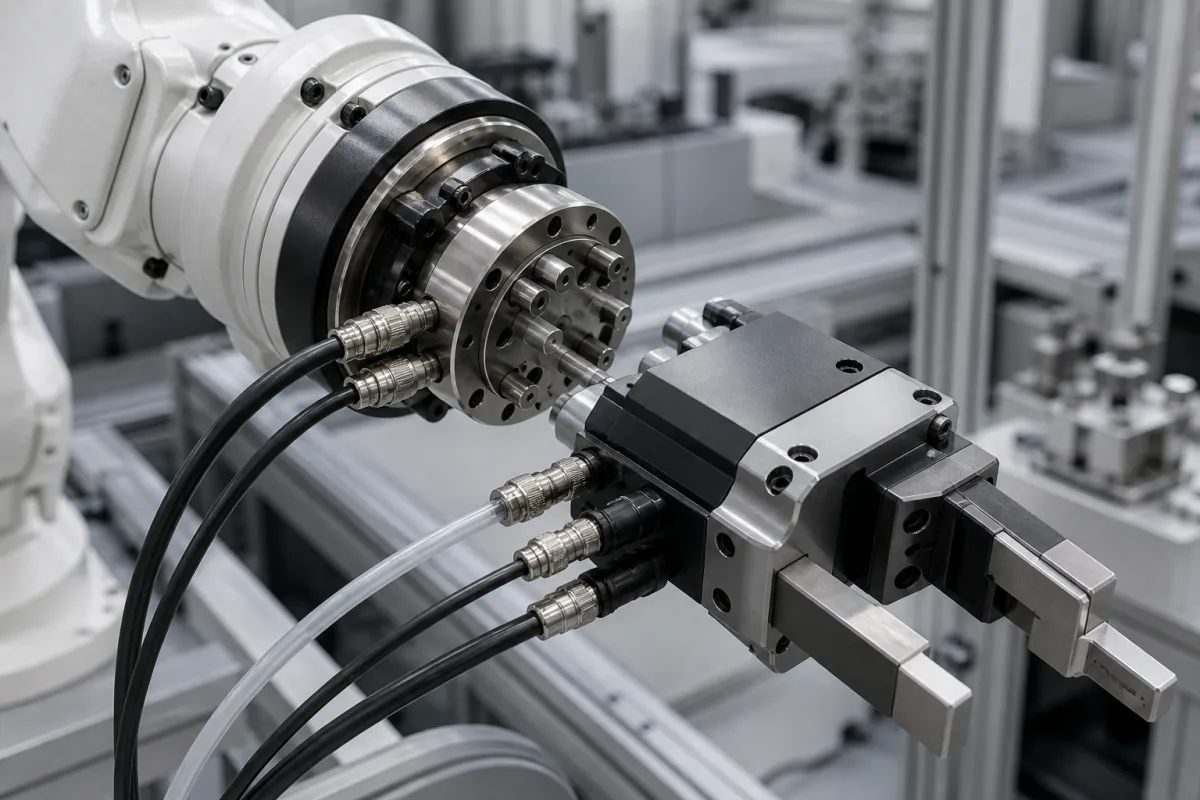

Die Schnittstelle für Endeffektoren ist eine kritische Komponente eines 6-Achsen-Roboterarms, die als physische und funktionale Brücke zwischen dem Handgelenkflansch des Roboters und dem angebrachten Werkzeug (Endeffektor) dient. Sie bietet ein standardisiertes Montagesystem für eine sichere mechanische Befestigung, überträgt Strom- und Steuersignale für die Werkzeugbetätigung (z. B. Greifer öffnen/schließen, Vakuum ein/aus) und ermöglicht den Austausch von Sensordaten (z. B. Kraftrückmeldung, Bilddaten) zwischen dem Endeffektor und der Robotersteuerung. Diese Schnittstelle gewährleistet Werkzeugaustauschbarkeit, wiederholbare Positioniergenauigkeit und zuverlässige Kommunikation für komplexe Montageaufgaben.
Die Schnittstelle besteht typischerweise aus einer mechanischen Kupplung (z. B. ISO-9409-1-Flansch, Schnellwechsler) für die physische Montage, einem elektrischen Steckverbinderblock für Strom- und Signalübertragung und oft pneumatischen oder hydraulischen Anschlüssen. Die Robotersteuerung sendet Befehle über diese Schnittstelle, um die Funktionen des Endeffektors zu aktivieren. Sensoren am Endeffektor können über die Schnittstelle Rückmeldungen an die Steuerung senden, was eine geschlossene Regelung für präzise Vorgänge wie kraftbegrenztes Einführen oder Teileprüfung ermöglicht.
In einem neutralen Produktverzeichnis wird die Schnittstelle für Endeffektoren als Komponente für Maschinen- und Anlagenbau aufgeführt. Verfügbare Materialien sind Kohlenstoffstahl, Edelstahl und Aluminiumlegierung. Zu den wichtigsten Parametern gehören eine Montageschnittstelle nach ISO 9409-1 (z. B. ISO 9409-1-50-4-M6), Nutzlastkapazität von 5–50 kg, Wiederholgenauigkeit von ±0,02–±0,05 mm nach ISO 9283, elektrische Steckverbinderstifte von 8–24, Datenkommunikationsprotokolle wie EtherCAT, PROFINET und Modbus nach IEC 61158, Betriebsspannung von 24 V DC ±10 %, Betriebstemperatur von -10–60 °C, Schutzart IP54–IP65 nach IEC 60529, Materialien wie Aluminium 6061-T6 und Edelstahl 304 nach ASTM B209 und ASTM A240, Gewicht von 0,5–2,5 kg, maximales Drehmoment von 50–200 N·m und Druckluftanschlüsse von 2–6. Diese Werte sind Referenzbereiche und müssen mit dem Hersteller oder Lieferanten für das spezifische Modell und die Anwendung verifiziert werden.
Funktionsprinzip
Die Schnittstelle besteht typischerweise aus einer mechanischen Kupplung (z. B. ISO-9409-1-Flansch, Schnellwechsler) für die physische Montage, einem elektrischen Steckverbinderblock für Strom- und Signalübertragung und oft pneumatischen oder hydraulischen Anschlüssen. Die Robotersteuerung sendet Befehle über diese Schnittstelle, um die Funktionen des Endeffektors zu aktivieren. Sensoren am Endeffektor können über die Schnittstelle Rückmeldungen an die Steuerung senden, was eine geschlossene Regelung für präzise Vorgänge wie kraftbegrenztes Einführen oder Teileprüfung ermöglicht.
