Umgebungskontrolleinheit

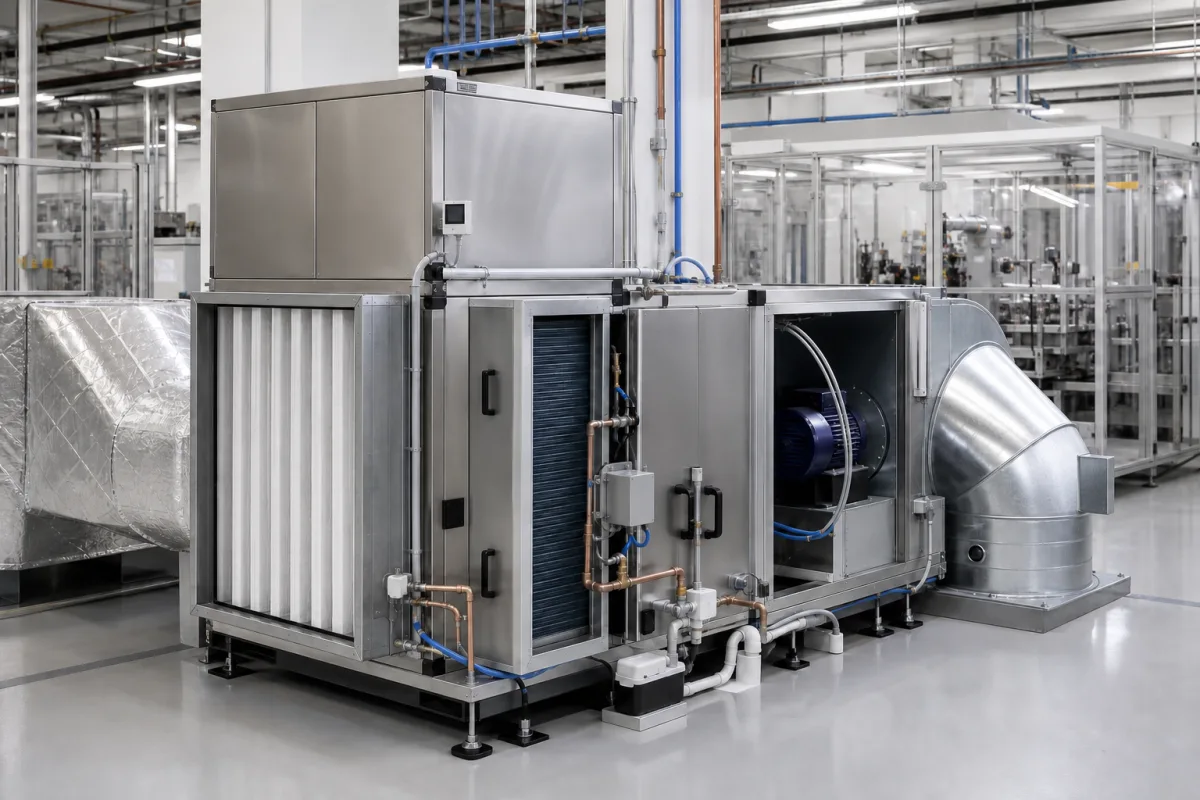

Die Umgebungskontrolleinheit ist eine kritische Komponente der integrierten Produktionslinie für medizinische Bildgebungssysteme. Sie ist verantwortlich für die Schaffung und Aufrechterhaltung einer kontrollierten Fertigungsumgebung. Sie reguliert Temperatur, Luftfeuchtigkeit, Partikelgehalt und Luftstrom, um strenge Standards für die Herstellung medizinischer Geräte zu erfüllen, Kontamination zu verhindern, Komponentenstabilität zu gewährleisten und die Präzisionsmontage empfindlicher Bildgebungsgeräte wie MRT-, CT- und Ultraschallsysteme zu unterstützen. Die Einheit ist typischerweise in einem Edelstahlgehäuse untergebracht und enthält HEPA-Filter, Kupferkühlschlangen und elektronische Steuerplatinen. Sie arbeitet in einem Temperaturregelbereich von 18–27 °C mit einer Stabilität von ±0,5 °C und hält eine Luftfeuchtigkeit zwischen 45–65 % relative Feuchte mit einer Toleranz von ±3 % relative Feuchte. Der Luftstrombereich liegt zwischen 500 und 2000 m³/h, und die Filtereffizienz beträgt 99,97 % für HEPA-Filter der Klasse H13 gemäß ISO 29463. Die Einheit benötigt eine Drehstromversorgung mit 380–480 V AC (50/60 Hz) nach IEC 60038, mit einer Leistungsaufnahme zwischen 5 und 15 kW je nach Kühllast. Sie ist für einen Betriebstemperaturbereich von 5–40 °C und nicht kondensierende Luftfeuchtigkeit von 20–80 % relative Feuchte ausgelegt. Die Schutzart beträgt IP54 nach IEC 60529, und der Geräuschpegel überschreitet 65 dB(A) in 1 m Entfernung nicht (ISO 3744). Die skidmontierte Einheit wiegt zwischen 150 und 300 kg. Diese Werte sind Referenzbereiche für Verzeichniszwecke; tatsächliche Spezifikationen müssen mit dem rechtlichen Hersteller oder Lieferanten für das spezifische Modell und die Anwendung bestätigt werden. Die Einheit ist kein eigenständiges Produkt, sondern eine Komponente der Produktionslinie, und ihre Leistung wird durch Installationsqualifizierung und Betriebsqualifizierung verifiziert.

Die Einheit arbeitet, indem sie kontinuierlich Umgebungssensoren (Temperatur, Luftfeuchtigkeit, Partikelzähler) überwacht und HVAC-Systeme, Filtereinheiten und Entfeuchter entsprechend anpasst. Sie verwendet Rückkopplungsregelkreise, um Sollwerte innerhalb enger Toleranzen zu halten, und integriert oft redundante Systeme und Alarme für kritische Parameterabweichungen, um eine unterbrechungsfreie Produktionsqualität zu gewährleisten. Das Steuerungssystem verarbeitet Sensordaten und moduliert Kühlung, Heizung, Befeuchtung, Entfeuchtung und Luftstrom, um die spezifizierten Bedingungen aufrechtzuerhalten. Alarme weisen Bediener auf Abweichungen hin, und redundante Komponenten bieten einen Fail-Safe-Betrieb.
