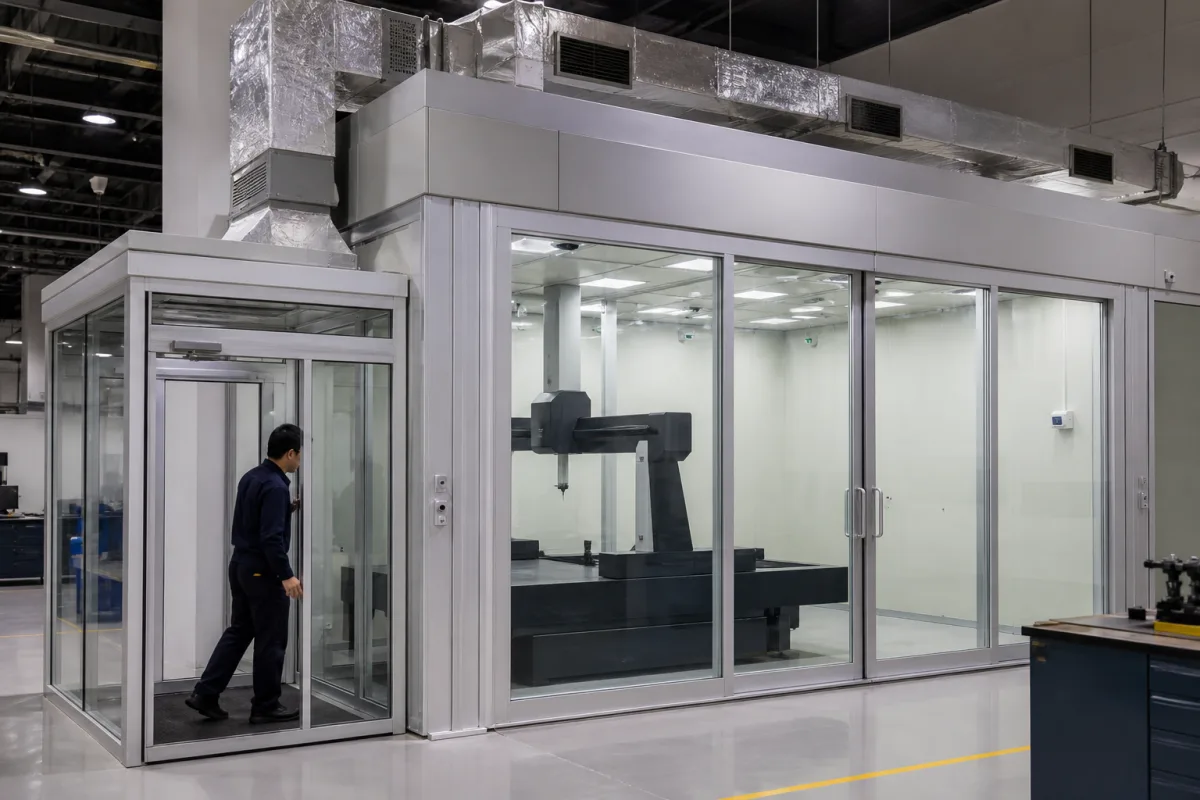

Umgebungsschutzgehäuse

Das Umgebungsschutzgehäuse ist eine Komponente eines automatisierten Koordinatenmesssystems, das den Messbereich von äußeren Umgebungsschwankungen isoliert und so konstante Temperatur, Luftfeuchtigkeit und Sauberkeit für genaue dimensionsbezogene Messungen gewährleistet. Das Gehäuse besteht aus Aluminiumlegierung, isolierten Paneelen und gehärtetem Glas und bietet strukturelle Integrität und Wärmedämmung. Es schafft eine kontrollierte Mikroumgebung durch Isolierung, Temperaturregelung und Luftfiltration, wodurch thermische Ausdehnung/Kontraktion und Partikelkontamination minimiert werden, die die Messgenauigkeit beeinträchtigen könnten. Zu den wichtigsten Parametern gehören Innenmaße von 600×800×600 mm (Sondergrößen erhältlich), ein Temperaturbereich von 15–35 °C mit ±0,5 °C Stabilität, eine relative Luftfeuchtigkeit von 40–60 % RH mit ±5 % Stabilität und eine IP-Schutzart von IP54–IP65 gemäß IEC 60529. Das Gehäuse arbeitet mit einer Stromversorgung von 100–240 V AC (50/60 Hz) und einer typischen Leistungsaufnahme von ≤500 W. Das Material ist Edelstahl 304 (ASTM A240), und das Gewicht liegt je nach Optionen zwischen 80–120 kg. Die Umgebungstemperatur im Betrieb beträgt 0–40 °C, und der Geräuschpegel beträgt ≤55 dB(A) in 1 m Entfernung gemäß ISO 3746. Dieses Gehäuse ist für den Einsatz in Präzisionsmessumgebungen vorgesehen, in denen Umgebungskontrolle unerlässlich ist. Es ist wichtig, modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten zu verifizieren, da die aufgeführten Parameter Referenzbereiche für Verzeichniszwecke sind. Das Gehäuse umfasst nicht die Koordinatenmessmaschine selbst, bietet aber die notwendige Umgebung für deren Betrieb. Wartungssignale umfassen Temperatur- oder Feuchtigkeitsabweichungen über die angegebene Stabilität hinaus, erhöhte Partikelansammlung oder ungewöhnliche Geräusche von den Regelsystemen. Fehlergrenzen umfassen den Verlust der Temperatur- oder Feuchtigkeitskontrolle, was die Messgenauigkeit beeinträchtigen könnte. Auswahlkriterien umfassen die erforderlichen Innenmaße, Umgebungskontrollspezifikationen und die Integration mit dem Koordinatenmesssystem.

Das Gehäuse schafft eine kontrollierte Mikroumgebung durch isolierte Paneele zur Reduzierung der Wärmeübertragung, ein Temperaturregelsystem zur Aufrechterhaltung des Sollwerts und Luftfiltration zur Entfernung von Partikeln. Dies minimiert thermische Ausdehnung/Kontraktion der Messausrüstung und reduziert Kontamination, wodurch konsistente Bedingungen für genaue dimensionsbezogene Messungen gewährleistet werden. Das System arbeitet innerhalb der angegebenen Temperatur- und Feuchtigkeitsbereiche, wobei die Stabilität auf ±0,5 °C bzw. ±5 % RH gehalten wird.
