Technische Definition

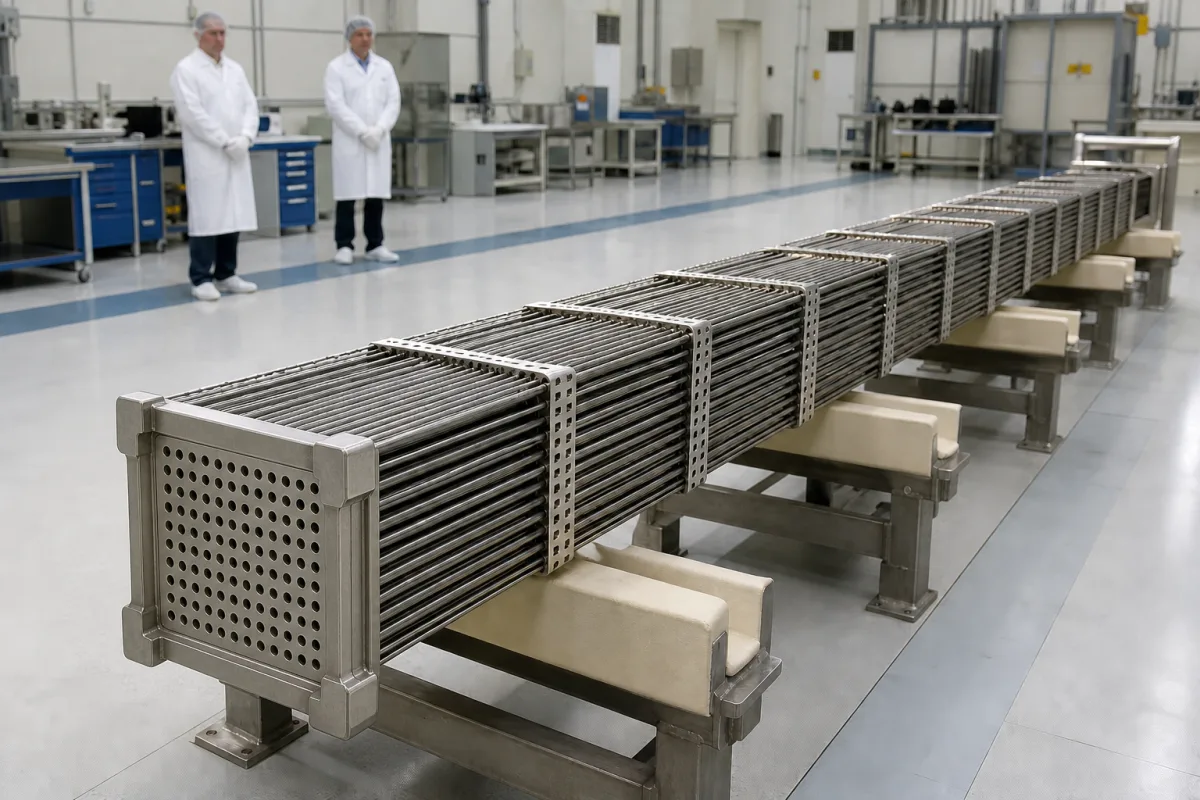

Ein Brennelement ist die grundlegende modulare Einheit im Kern eines Kernreaktors, die mehrere Kernbrennstäbe in einer präzise konstruierten Konfiguration beherbergt. Es dient als primäre Einschlussstruktur für spaltbares Material und ermöglicht kontrollierte Kernspaltung, während es die strukturelle Integrität unter extremen thermischen, mechanischen und Strahlungsbedingungen aufrechterhält. Jedes Brennelement ist darauf ausgelegt, Neutronenmoderation, Wärmeübertragung und Brennstoffabbrand-Effizienz während seines gesamten Betriebslebenszyklus zu optimieren. Das Brennelement besteht typischerweise aus einem Rahmen aus Zirkoniumlegierungs-Hüllrohren, die mit angereicherten Urandioxid-Pellets gefüllt sind, in einer Gitteranordnung, wie der Standard-17×17-Anordnung für Druckwasserreaktoren. Die Strukturkomponenten, oft aus Edelstahl oder Inconel, bieten mechanische Unterstützung und präzise Abstände, um einen gleichmäßigen Kühlmittelfluss und eine gleichmäßige Neutronenflussverteilung zu gewährleisten. Zu den wichtigsten Parametern gehören eine Gesamtlänge von 4000–5000 mm, eine Querschnittsbreite von 200–300 mm und ein Brennstab-Außendurchmesser von 9,5–11,0 mm. Das Hüllmaterial ist typischerweise Zr-4 gemäß ASTM B353, und das Brennstoff-Pellet-Material ist UO2 gemäß ASTM C753, mit einer Urananreicherung von 3,0–5,0 % gemäß ASTM C996. Das Gewicht des Brennelements beträgt 600–800 kg, und es arbeitet bei Temperaturen von 300–400 °C und Drücken von 15,5–16,0 MPa. Der Kühlmitteldurchsatz beträgt 20–30 kg/s, mit einem Druckabfall von 0,2–0,4 MPa. Der Neutronenfluss beträgt 3,0–5,0 × 10^13 n/cm²·s, und die Auslegungslebensdauer beträgt 4–6 Jahre. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem gesetzlichen Hersteller oder Lieferanten verifiziert werden.
Funktionsprinzip
Brennelemente enthalten angereichertes Uran oder andere spaltbare Materialien in Brennstäben. Wenn sie im Reaktorkern positioniert sind, halten sie eine kontrollierte nukleare Kettenreaktion aufrecht. Bei der Spaltung freigesetzte Neutronen werden moderiert und von benachbarten Brennstäben absorbiert, wodurch Wärme erzeugt wird, die auf ein Kühlmittel (typischerweise Wasser) übertragen wird. Die strukturelle Rahmenstruktur des Brennelements hält präzise Stababstände für eine optimale Neutronenflussverteilung und Kühlmittelströmung aufrecht und bietet gleichzeitig mechanische Unterstützung und Handhabungsfähigkeiten. Die erzeugte Wärme wird vom Kühlmittel abgeführt, das mit einer Rate von 20–30 kg/s durch das Brennelement strömt, mit einem Druckabfall von 0,2–0,4 MPa. Die Betriebstemperatur und der Betriebsdruck betragen 300–400 °C bzw. 15,5–16,0 MPa. Das Design gewährleistet eine effiziente Wärmeübertragung und Neutronenmoderation, was zur Gesamtleistung und Sicherheit des Reaktors beiträgt.
