Spindelstock für CNC-Drehmaschine: Spezifikationen und Auswahlhilfe

Produktspezifikationen

Technische Details und Fertigungskontext für Spindelstock

Technische Definition

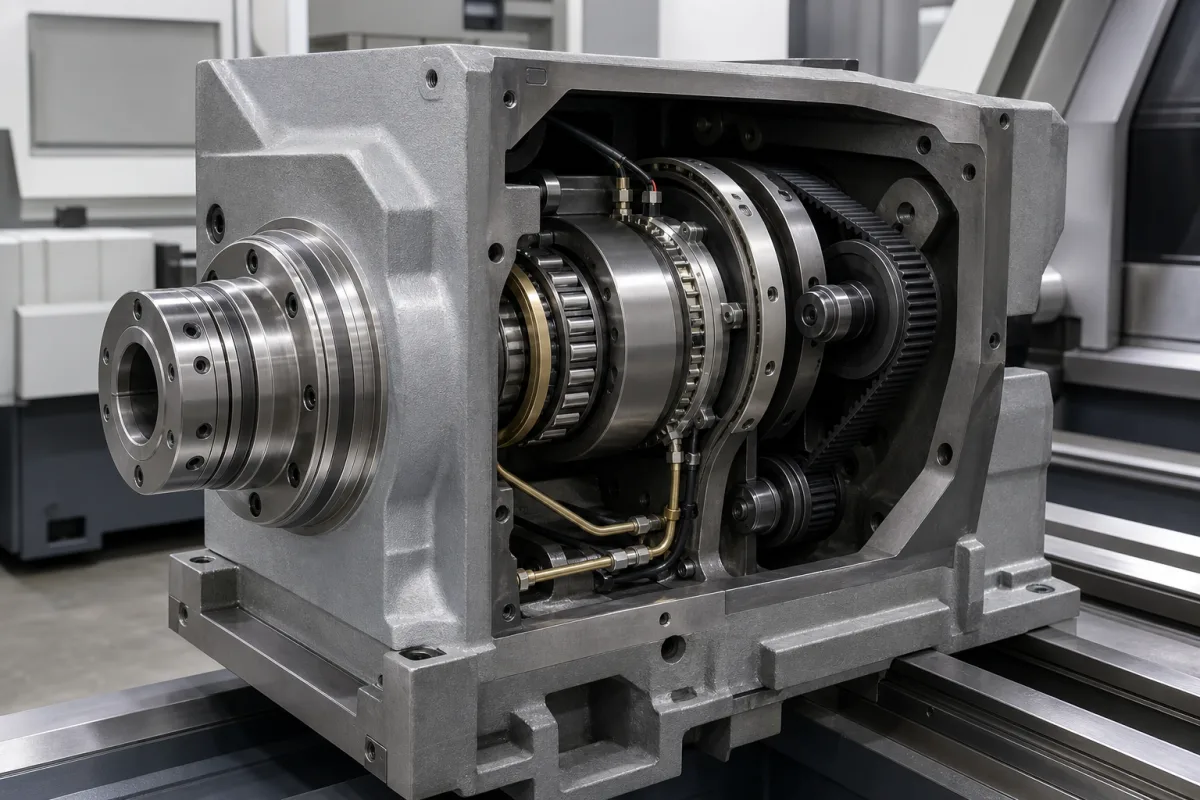

Der Spindelstock ist die primäre rotierende Komponente einer universellen CNC-Drehmaschine und enthält die Hauptspindel, Lager, Getriebe und Antriebsmotor. Er liefert die Rotationskraft und Präzision, die für Drehoperationen erforderlich sind, und hält und dreht das Werkstück gegen die Schneidwerkzeuge. Bei CNC-Drehmaschinen integriert er sich mit dem Steuerungssystem, um präzise Geschwindigkeitsregelung und Positionierung zu erreichen. Der Spindelstock erhält Energie von einem Elektromotor über ein Übertragungssystem (Getriebe, Riemen oder Direktantrieb). Diese Rotationskraft wird auf die Spindel übertragen, die das Werkstück über ein Futter oder eine Spannzange hält. Bei CNC-Drehmaschinen wird die Spindeldrehzahl vom CNC-System basierend auf programmierten Parametern präzise gesteuert, was optimale Schnittbedingungen für verschiedene Materialien und Operationen ermöglicht. Typische Spezifikationen umfassen eine Spindelnase A2-5 (ISO 702-1), eine Spindelbohrung von 52–65 mm, einen Drehzahlbereich von 30–4000 U/min, eine Motorleistung von 7,5–15 kW, ein maximales Drehmoment von 100–300 N·m und einen Spindelrundlauf von 0,003–0,005 mm (ISO 230-1). Die Betriebstemperatur beträgt 5–45°C, mit Öl-Luft-Kühlung und Fettschmierung (ISO 6743-9). Das Gewicht liegt zwischen 150–300 kg, und die Schutzart ist IP54–IP65 (IEC 60529). Diese Werte sind Referenzbereiche; verifizieren Sie modellspezifische Daten mit dem Hersteller. Der Spindelstock besteht typischerweise aus Gusseisen und legiertem Stahl, mit Präzisionslagern. Bei der Auswahl müssen Sie die Kompatibilität der Spindelnase, die Bohrungsgröße für Stangenmaterial, Drehzahl- und Drehmomentanforderungen sowie Kühl- und Schmierungsbedarf bestätigen. Wartungssignale umfassen ungewöhnliche Geräusche, Vibrationen oder Temperaturanstieg. Fehlergrenzen umfassen übermäßigen Rundlauf oder Lagerabnutzung. Konsultieren Sie immer den gesetzlichen Hersteller für genaue Spezifikationen und Konformität.

Funktionsprinzip

Der Spindelstock erhält Energie von einem Elektromotor über ein Übertragungssystem (Getriebe, Riemen oder Direktantrieb). Diese Rotationskraft wird auf die Spindel übertragen, die das Werkstück über ein Futter oder eine Spannzange hält. Bei CNC-Drehmaschinen wird die Spindeldrehzahl vom CNC-System basierend auf programmierten Parametern präzise gesteuert, was optimale Schnittbedingungen für verschiedene Materialien und Operationen ermöglicht.

Hauptmaterialien

Gusseisen, Legierter Stahl, Präzisionslager

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Spindelnase	A2-5	Bestimmt die Kompatibilität der FutteraufnahmeISO 702-1
Spindelbohrung	52–65 mm	Größere Bohrung erlaubt Stangenmaterial bis 65 mm
Spindeldrehzahlbereich	30–4000 rpm	Höhere Geschwindigkeiten für Nichteisenmetalle
Spindelmotorleistung	7.5–15 kW	Dauerleistung; Spitzenleistung kann höher liegen
Max. Drehmoment	100–300 N·m	Bei niedriger Drehzahl für die Schwerzerspanung
Rundlaufgenauigkeit	0.003–0.005 mm	Gemessen an der Spindelnase; beeinflusst die OberflächengüteISO 230-1
Betriebstemperatur	5–45 °C	Oberhalb von 45 °C kann die Schmierung nachlassen
Kühlungsart	Oil–air	Verhindert Wärmedehnung bei hohen Drehzahlen
Schmierung	Grease	Lebensdauergeschmiert, wartungsfreiISO 6743-9
Gewicht	150–300 kg	Beeinflusst Maschinensteifigkeit und Fundament
Schutzart	IP54–IP65	Höhere Schutzart bei KühlmitteleinwirkungIEC 60529

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Spindel
Rotiert das Werkstück mit hoher Präzision und Steifigkeit
Material: Legierter Stahl
Spindellager
Unterstützt die Spindel mit minimaler Reibung und hoher Präzision
Material: Präzisionskugellager oder Rollenlager
Spindelantriebsmotor
Stellt die Drehkraft für die Spindel bereit
Material: Elektrische Bauteile und Metalle
Getriebe
Überträgt Leistung vom Motor zur Spindel mit Drehzahlreduzierung/Drehmomentsteigerung
Material: Zahnradstahl, Gusseisengehäuse
Spannfutter oder Spannzange
Spannt das Werkstück auf der Spindelnase.
Antriebsriemen
Überträgt die Motorleistung auf die Spindel bei riemengetriebenen Spindelkästen.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Atmosphärisch (geschlossenes System), interner Schmierdruck: 0,1-0,3 MPa
Durchflussrate:	Nicht spezifiziert im Eingangskontext
Betriebstemperatur:	+5°C bis +45°C

Montage- und Anwendungskompatibilität

StahllegierungenAluminiumlegierungenKunststoffe (z.B. PEEK, Delrin)

Nicht geeignet: Abrasive Suspensionen oder korrosive Chemikaliennebel

Auslegungsdaten

Maximaler Werkstückdurchmesser (mm)
Erforderliche Spindelleistung (kW)
Gewünschte maximale Spindeldrehzahl (1/min)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0-6000 1/min, 0-15 kW Leistungsübertragung, 0-1000 N·m Drehmoment

Belastungs- und Ausfallgrenzen

Lagertemperatur übersteigt 120°C, Spindellauf übersteigt 0,005 mm TIR, Schwingungsamplitude übersteigt 2,5 mm/s RMS

Thermische Ausdehnungsdifferenz zwischen Stahlspindel (α=11×10⁻⁶/°C) und Keramiklagern (α=3×10⁻⁶/°C), die Vorspannungsverlust bei ΔT>80°C verursacht

Fertigungskontext

Spindelstock wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Lagerermüdungsversagen

Ursache: Übermäßige radiale/axiale Belastungen, unsachgemäße Schmierung oder Fehlausrichtung, die zu Ausbröckelung, Brinellierung oder Überhitzung in Spindel- oder Getriebelagern führen

Zahnradverschleiß und Zahnbruch

Ursache: Unzureichende Schmierung, Kontamination, Überlastung oder Fehlausrichtung, die Grübchenbildung, Riefenbildung oder Bruch in Antriebszahnrädern oder Übertragungskomponenten verursachen

Wartungsindikatoren

Ungewöhnliche Schleif-, Klopf- oder Heulgeräusche während des Betriebs, die auf Lager- oder Zahnradprobleme hinweisen
Übermäßige Vibration oder thermische Hotspots, die während routinemäßiger Inspektionen am Spindelstockgehäuse festgestellt werden

Technische Hinweise

Implementierung einer präzisen Laserausrichtung während der Installation und periodische Kontrollen, um optimale Lastverteilung zu gewährleisten und Lagerbelastung zu reduzieren
Etablierung eines proaktiven Schmierstoffmanagementsystems mit gefilterten Ölsystemen, geplanter Ölanalyse und Kontaminationskontrolle, um die Integrität von Zahnrädern und Lagern aufrechtzuerhalten

Konformität und Fertigungsnormen

Referenznormen

ISO 1940-1:2003 (Auswuchten rotierender starrer Körper)ANSI B5.9-1985 (Spezifikation für Spindeln mit Kegelbund)DIN 55027 (Werkzeugmaschinen; Spindelbunde und Planscheiben)

Fertigungsgenauigkeit

Spindelbohrungskonzentrizität: +/-0,005 mm
Aufspannflächenplanheit: 0,01 mm

Qualitätsprüfung

Laufprüfung mit Messuhr
Härteprüfung (Rockwell-C-Skala)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Unzureichender Schmierstoffdurchfluss (<0,5 L/min) an den Spindellagern → Adhäsiver Verschleiß an Lagerlaufbahnen, der zu einer 0,01 mm Spielzunahme führt → Verdrängerschmiersystem mit 1,2 L/min Durchflusskapazität und 0,8 MPa Druck

Harmonische Schwingung bei 2× Spindelfrequenz aufgrund von 0,002 kg·m² Massenunwucht → Resonanzermüdungsbruch am Spindelbundgewindegrund (Spannungskonzentrationsfaktor Kt=3,2) → Dynamisches Auswuchten nach ISO 1940 G2.5 Standard (≤0,4 g·mm/kg Restunwucht)

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Spindelstock

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Spindelstock

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Welche Funktion hat ein Spindelstock in einer CNC-Drehmaschine?

Der Spindelstock enthält die Hauptspindel und das Antriebssystem und liefert Rotationskraft und Präzision, um das Werkstück während Drehoperationen zu halten und zu drehen.

Was sind typische Spindelnasen- und Bohrungsgrößen?

Eine übliche Spindelnase ist A2-5 (ISO 702-1), und die Spindelbohrung reicht von 52 bis 65 mm, was Stangenmaterial bis 65 mm ermöglicht. Überprüfen Sie die genauen Werte für Ihr Modell.

Wie wird die Spindeldrehzahl gesteuert?

Bei CNC-Drehmaschinen steuert das CNC-System die Spindeldrehzahl basierend auf programmierten Parametern, was optimale Schnittbedingungen für verschiedene Materialien und Operationen ermöglicht.

Welche Wartung ist für den Spindelstock erforderlich?

Die Schmierung ist in der Regel lebenslang versiegelt, aber die Kühlmethode kann Öl-Luft sein. Überwachen Sie auf ungewöhnliche Geräusche, Vibrationen oder Temperaturanstieg und befolgen Sie die Herstellerrichtlinien.
