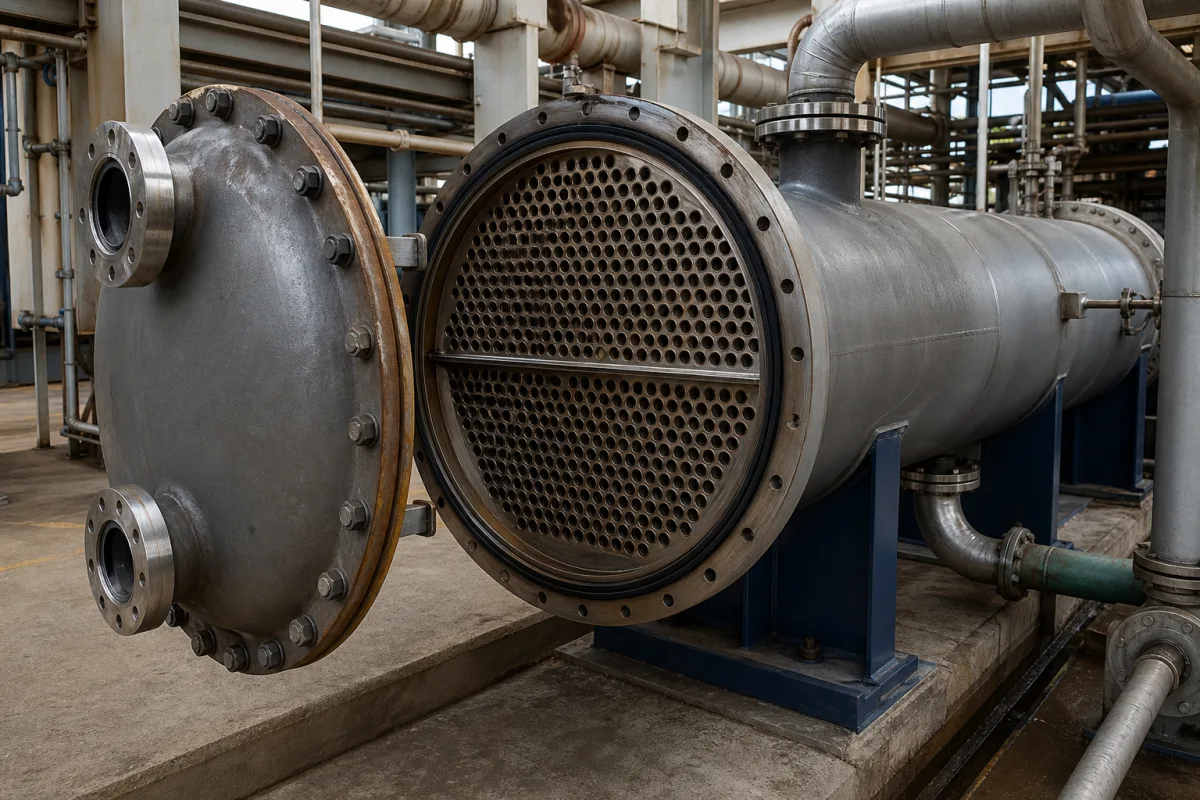

Wärmetauscher (Kondensator)

In einem Kondensatrückgewinnungssystem dient dieser Wärmetauscher (Kondensator) als kritische Komponente, in der Dampf oder Brüden aus industriellen Prozessen abgekühlt und wieder zu flüssigem Wasser (Kondensat) kondensiert werden. Er ermöglicht die Wärmeübertragung vom heißen Dampf auf ein kühleres Fluid (typischerweise Wasser oder Luft) und ermöglicht so die Rückgewinnung von Wärmeenergie und gereinigtem Wasser zur Wiederverwendung im System, wodurch die Energieeffizienz verbessert und der Wasserverbrauch reduziert wird. Der Kondensator ist eine Komponente in der Maschinen- und Anlagenbauindustrie und wird typischerweise in größere Systeme integriert. Er ist in Ausführungen mit Edelstahl, Kupferlegierung oder Kohlenstoffstahl für medienberührte Teile erhältlich, wobei die Auslegungsparameter für jede Anwendung verifiziert werden müssen. Zu den wichtigsten Spezifikationen gehören eine Wärmeübertragungsfläche von 10 bis 500 m², ein Auslegungsdruck von 1,0 bis 4,0 MPa und eine Auslegungstemperatur von -20 bis 200 °C. Der Kühlwasserdurchfluss beträgt 20 bis 500 m³/h, und der Wärmedurchgangskoeffizient liegt zwischen 300 und 1500 W/(m²·K). Das Rohrmaterial ist typischerweise 304 oder 316L Edelstahl (ASTM A312), während das Mantelmaterial Q345R oder 304 (GB/T 713) ist. Die Leckagerate beträgt ≤0,1 mL/min (ISO 15848), das Gewicht reicht von 500 bis 20000 kg, und die Abmessungen variieren von 2000×800×1500 bis 8000×2000×4000 mm. Diese Werte sind Referenzbereiche; modellspezifische Daten müssen mit dem Hersteller oder Lieferanten bestätigt werden. Der Kondensator arbeitet, indem heißer Dampf auf einer Seite der Wärmeübertragungsfläche (z. B. durch Rohre oder über Platten) strömt, während ein kühleres Fluid auf der gegenüberliegenden Seite strömt. Wärme wird vom Dampf auf das Kühlmittel durch die leitende Oberfläche übertragen. Wenn der Dampf Wärme (Verdampfungswärme) verliert, sinkt seine Temperatur unter den Taupunkt, was zu einem Phasenwechsel von Gas zu Flüssigkeit (Kondensat) führt, das dann gesammelt wird. Die richtige Auswahl erfordert die Bewertung der Prozessbedingungen, der Verfügbarkeit des Kühlmediums und der Materialverträglichkeit. Verifizierungsfragen sollten den tatsächlichen Betriebsdruck, die Temperatur, die Durchflussraten und die Einhaltung relevanter Normen betreffen. Wartungssignale umfassen erhöhte Leckagerate, verringerte Wärmeübertragungseffizienz oder sichtbare Korrosion. Versagensgrenzen sind durch die Auslegungsgrenzen definiert; ein Überschreiten kann zu Dichtungsversagen oder strukturellen Schäden führen.

Heißer Dampf strömt auf einer Seite der Wärmeübertragungsfläche (z. B. durch Rohre oder über Platten). Ein kühleres Fluid (Kühlmittel) strömt auf der gegenüberliegenden Seite. Wärme wird vom Dampf auf das Kühlmittel durch die leitende Oberfläche übertragen. Wenn der Dampf Wärme (Verdampfungswärme) verliert, sinkt seine Temperatur unter den Taupunkt, was zu einem Phasenwechsel von Gas zu Flüssigkeit (Kondensat) führt, das dann gesammelt wird.
