Heizmantel

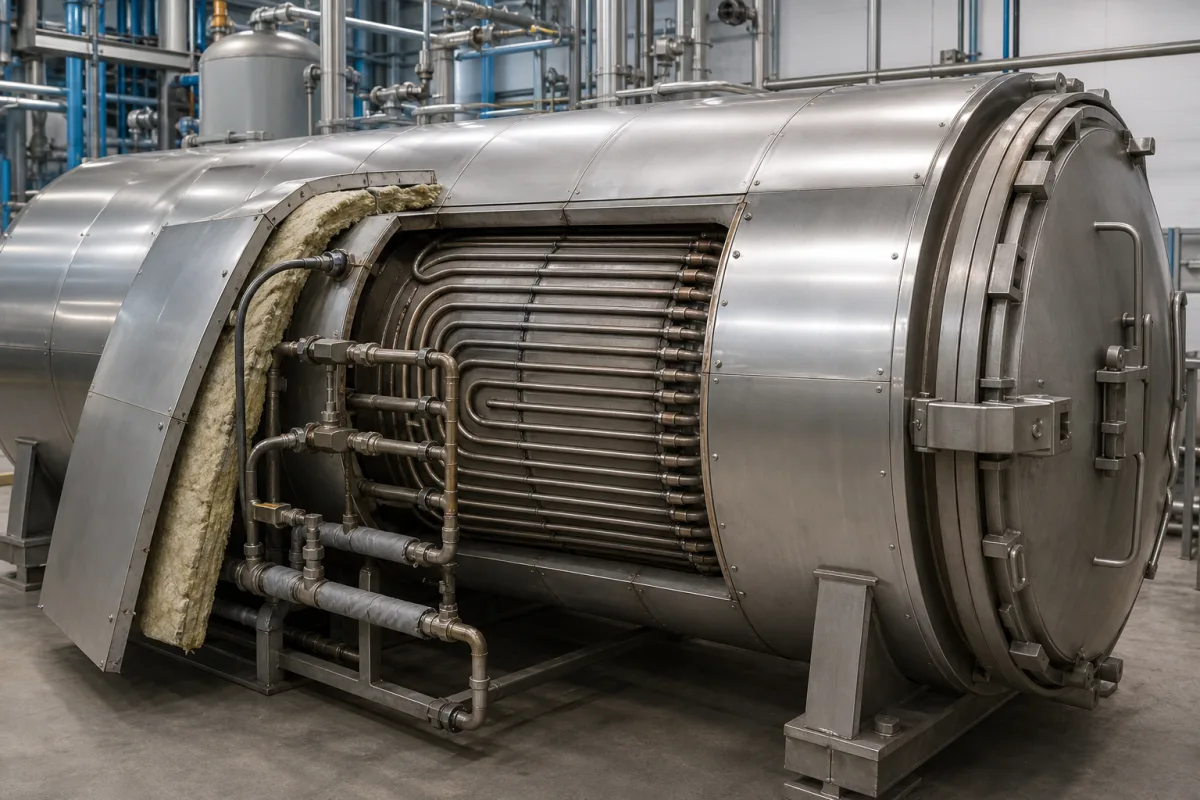

Der Heizmantel ist ein integraler Bestandteil einer Vakuum-Druck-Imprägnierkammer (VPI-Kammer) und als externe oder integrierte thermische Hülle konzipiert. Seine Hauptfunktion besteht darin, kontrollierte, gleichmäßige Wärme auf die Kammerwände aufzubringen, um sicherzustellen, dass das Harz oder Imprägniermaterial in der Kammer die optimale Viskosität und Fließeigenschaften beibehält, die für eine gründliche Durchdringung des Werkstücks (z. B. elektrische Wicklungen, Verbundwerkstoffe) unter Vakuum- und Druckzyklen erforderlich sind. Der Mantel besteht typischerweise aus einem Edelstahlgehäuse (SS304/316), das mineralisolierte (MI) Heizkabel oder Widerstandsdrähte umschließt, gestützt durch Keramikisolatoren und Hochtemperatur-Wärmedämmung wie Keramikfaserdecke. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung und minimiert Wärmeverluste an die Umgebung. Die Heizleistung liegt typischerweise zwischen 5 und 20 kW, abhängig vom Kammervolumen und der erforderlichen Aufheizrate. Die Betriebstemperaturen liegen im Allgemeinen zwischen 50 und 150 °C, mit einer Temperaturgleichmäßigkeit von ±2 °C über die beheizte Oberfläche im stationären Zustand. Die Heizelemente arbeiten mit Spannungen von 220 bis 480 V AC, mit einer Leistungsdichte zwischen 1 und 3 W/cm². Der Mantel ist so ausgelegt, dass er einen Isolationswiderstand von mindestens 100 MΩ bei 500 V DC Prüfspannung und eine dielektrische Festigkeit von 1500 V AC für 1 Minute ohne Durchschlag erfüllt, gemäß IEC 60364-6. Das Mantelmaterial ist Edelstahl SS304/316 nach ASTM A240, mit einer maximalen Manteltemperatur von 200 °C. Die Schutzart beträgt IP54 bis IP65 nach IEC 60529 und bietet Schutz gegen Staub und Spritzwasser. Das Gewicht des Mantels liegt zwischen 50 und 200 kg, abhängig von Größe und Isolationsdicke. Diese Parameter sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden.

Elektrische Heizelemente, wie Widerstandsdrähte oder mineralisolierte (MI) Heizkabel, sind in die Mantelstruktur eingebettet oder daran befestigt. Wenn sie mit Strom versorgt werden, erzeugen diese Elemente Wärme, die durch das Mantelmaterial zur Kammerwand geleitet wird. Das System wird typischerweise durch Temperatursensoren und einen Regler geregelt, um einen Sollwert zu halten und so konsistente thermische Bedingungen für den Imprägnierprozess zu gewährleisten. Die Isolationsschicht minimiert Wärmeverluste, und das Edelstahlgehäuse bietet mechanischen Schutz und Korrosionsbeständigkeit.
