Technische Definition

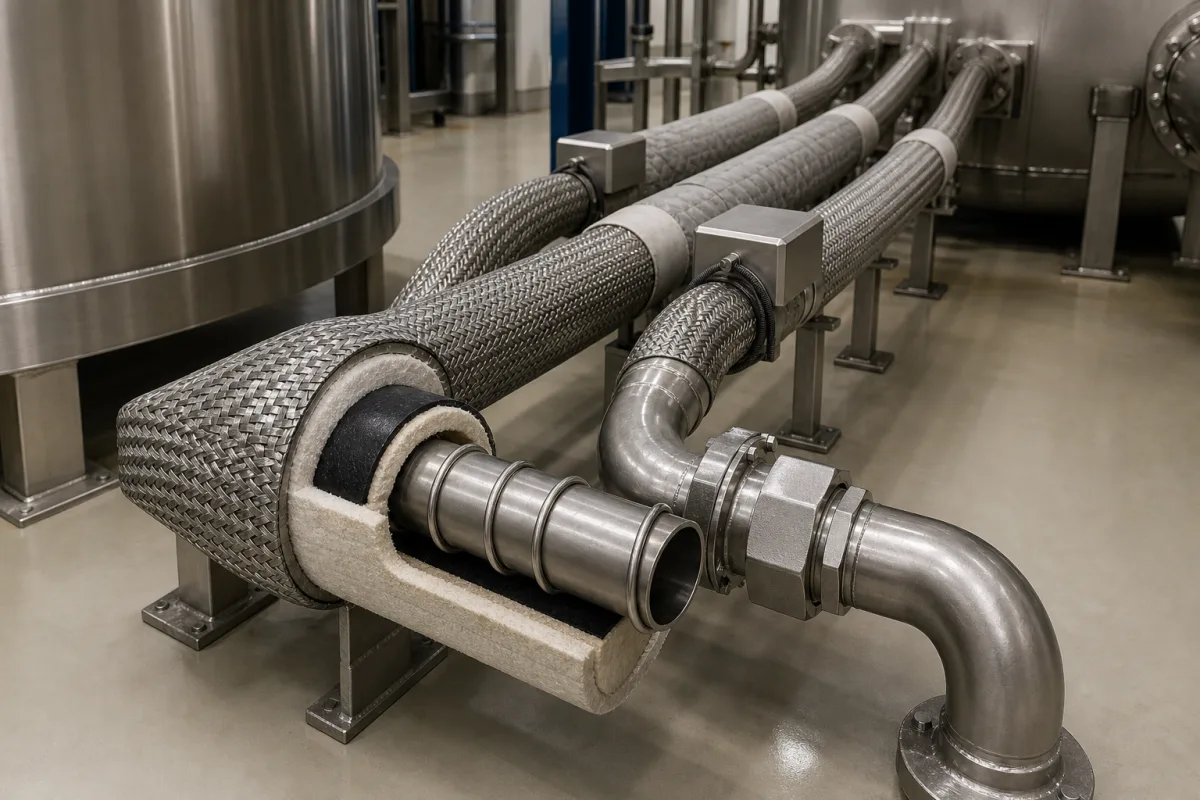

Beheizte Transferleitungen sind spezielle Rohrleitungskomponenten, die in der Herstellung von Gummi- und Kunststoffprodukten eingesetzt werden, um duroplastische oder thermoplastische Harze von Lagerbehältern zu Verarbeitungsanlagen zu transportieren. Diese Leitungen halten entlang der gesamten Rohrleitung eine präzise Temperaturkontrolle aufrecht, um sicherzustellen, dass das Harz über seiner Mindestverarbeitungstemperatur bleibt. Dies verhindert vorzeitiges Aushärten oder Erstarren während des Transfers, was sonst zu Verstopfungen, inkonsistenten Materialeigenschaften oder Produktionsausfällen führen könnte. Das System integriert Heizelemente (elektrisch, Dampf oder Wärmeträgerflüssigkeit) entlang der Rohrleitung, oft mit Isolierung, um Wärmeverluste zu minimieren und die Energieeffizienz zu verbessern. Beheizte Transferleitungen werden typischerweise aus Edelstahl 316L, Kohlenstoffstahl mit Innenbeschichtung oder PTFE-ausgekleidetem Stahl hergestellt, abhängig von Korrosivität und Reinheitsanforderungen des Harzes. Standard-Nennweiten reichen von DN25 bis DN150 (ISO 6708), mit Betriebsdrücken von 1,0 bis 1,6 MPa. Betriebstemperaturen liegen üblicherweise bei 20–150°C, mit einer Temperaturregelgenauigkeit von ±2°C, was für die Aufrechterhaltung einer konsistenten Harzviskosität entscheidend ist. Die Heizleistungsdichte beträgt 10–30 W/cm² und die elektrische Leistung 1–15 kW, abhängig von Leitungslänge und Wärmeverlust. Die Versorgungsspannung beträgt typischerweise 220–380 V AC (IEC 60038), mit Schutzart IP54 bis IP65 (IEC 60529) für abspritzbare Bereiche. Rohrmaterialien umfassen 304 oder 316L Edelstahl (ASTM A312), mit Isolierstärke von 50–100 mm und Gewicht pro Meter von 15–40 kg. Diese Leitungen sind für Prozesse mit präzisem Wärmemanagement unerlässlich, wie Klebstoffauftrag, Harztransferpressen oder Extrusion. Bei der Auswahl einer beheizten Transferleitung müssen Ingenieure modellspezifische Werte für Druck, Temperatur, Heizleistung und Materialkompatibilität mit dem tatsächlichen Harz und den Prozessbedingungen verifizieren. Die aufgeführten Normen dienen als Beschaffungsreferenz; die Konformität muss mit dem Hersteller oder Lieferanten bestätigt werden.
Funktionsprinzip
Beheizte Transferleitungen funktionieren, indem Heizelemente entlang der Rohrleitung integriert werden, um die Harztemperatur über der Mindestverarbeitungstemperatur zu halten. Die Heizelemente – elektrisch, Dampf oder Wärmeträgerflüssigkeit – sind entlang des Rohrs verteilt, oft mit Isolierung zur Reduzierung von Wärmeverlusten. Temperatursensoren und Regler steuern die Heizleistung, um ein gleichmäßiges Temperaturprofil aufrechtzuerhalten, typischerweise innerhalb von ±2°C. Dies verhindert vorzeitiges Aushärten oder Erstarren und gewährleistet gleichmäßige Materialeigenschaften während des Transfers. Das System muss so ausgelegt sein, dass es die spezifischen Wärmeanforderungen des Harzes erfüllt, unter Berücksichtigung von Faktoren wie Durchflussrate, Umgebungstemperatur und Leitungslänge. Angemessene Isolierung und Heizleistungsdichte sind entscheidend für schnelles Aufheizen und stabilen Betrieb.
