Ein-/Ausgabemodule

Auf Basis strukturierter CNFX-Herstellerprofile wird Ein-/Ausgabemodule im Bereich Maschinen- und Anlagenbau anhand von Standardkonfiguration bis Schwerlastanforderung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Ein-/Ausgabemodule wird durch die Baugruppe aus Klemmenblock und Optokoppler / Isolationsschaltung beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Elektronische Schnittstelleneinheiten, die SPS mit externen Sensoren, Aktoren und Geräten verbinden, indem sie Signale zwischen digitalen/analogen Bereichen umwandeln.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

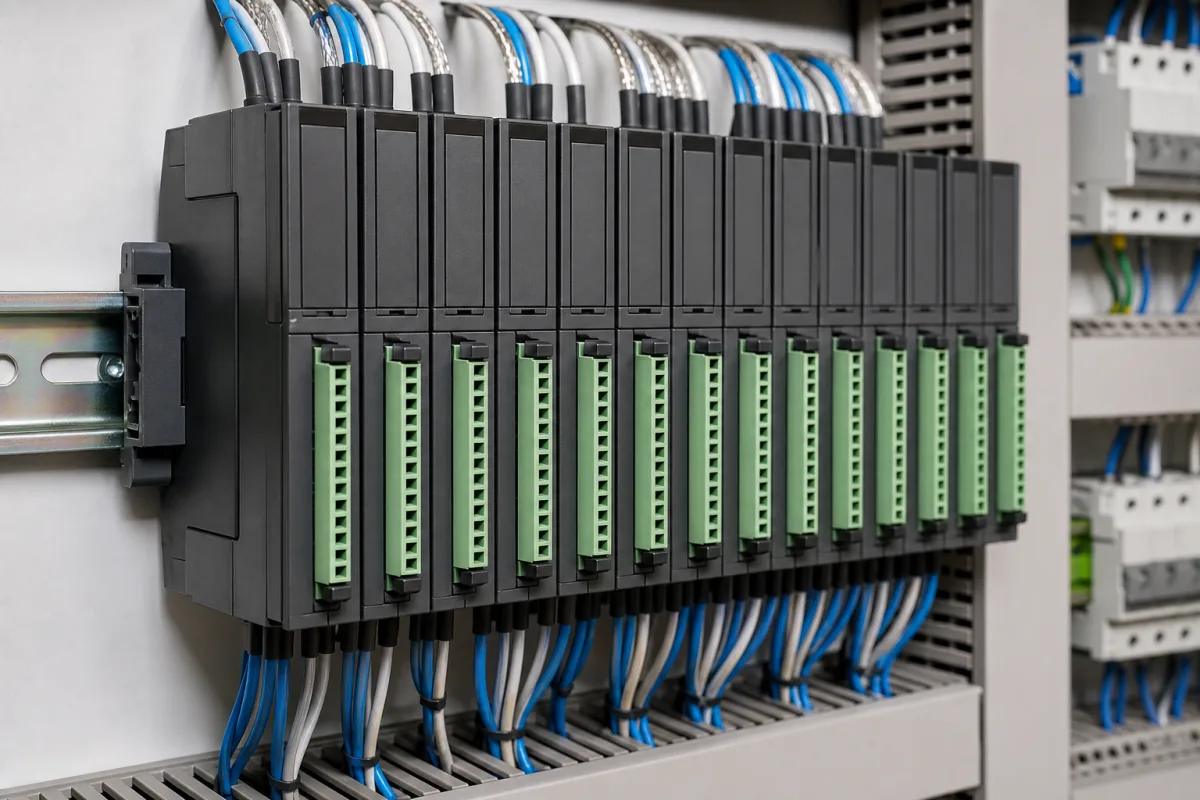

Ein-/Ausgabemodule in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Ein-/Ausgabemodule

Technische Definition

Ein-/Ausgabemodule (I/O-Module) sind kritische Hardwarekomponenten in einem speicherprogrammierbaren Steuerungssystem (SPS). Sie dienen als physische Schnittstelle zwischen der zentralen Verarbeitungseinheit (CPU) der SPS und der externen industriellen Umgebung. Eingabemodule empfangen Signale von Sensoren (z. B. Endschaltern, Temperatursensoren, Druckmessumformern) und wandeln sie in digitale oder analoge Daten um, die die CPU verarbeiten kann. Ausgabemodule empfangen Befehle von der CPU und wandeln sie in Signale um, die Aktoren (z. B. Motorstarter, Magnetventile, Anzeigelampen) steuern können. Sie bieten elektrische Isolierung, Signalaufbereitung und Schutz für die empfindliche SPS-Elektronik. Diese Module werden typischerweise auf einer Hutschiene oder in einem Gehäuse montiert und kommunizieren über einen Backplane-Bus oder Feldbus-Netzwerk mit der CPU. Die Anzahl der Kanäle pro Modul variiert, und die spezifische Konfiguration muss basierend auf den Anforderungen der Anwendung ausgewählt werden. I/O-Module sind in verschiedenen Formen erhältlich, einschließlich diskreter (Ein/Aus) und analoger (kontinuierlicher) Typen, und können unterschiedliche Spannungs- und Strompegel unterstützen. Sie sind für den Einsatz in industriellen Umgebungen ausgelegt und bieten Funktionen wie Überspannungsschutz und Störfestigkeit. Bei der Auswahl von I/O-Modulen ist es wichtig, die Kompatibilität mit dem SPS-Modell, die erforderliche Anzahl von Kanälen, Signaltypen und Isolationsanforderungen zu überprüfen. Konsultieren Sie immer die Dokumentation des Herstellers für spezifische Nennwerte und Installationsrichtlinien. Regelmäßige Wartung umfasst die Überprüfung auf lose Verbindungen, die Inspektion auf Beschädigungen und die Verifizierung des ordnungsgemäßen Betriebs. Ein Ausfall eines I/O-Moduls kann zu Kontrollverlust oder falschen Prozessmesswerten führen, daher ist ein rechtzeitiger Austausch entscheidend. Für detaillierte Spezifikationen und Normenkonformität beziehen Sie sich auf den Originalgerätehersteller.

Funktionsprinzip

I/O-Module arbeiten nach den Prinzipien der Signalumwandlung und elektrischen Isolierung. Eingabemodule verwenden typischerweise Optokoppler oder Trennverstärker, um variierende Spannungs-/Stromsignale von Feldgeräten zu empfangen, sie aufzubereiten (z. B. Filtern, Skalieren) und einen sauberen digitalen oder analogen Wert an den Backplane-Bus der SPS zu liefern. Ausgabemodule empfangen digitale Befehle oder analoge Sollwerte von der CPU über den Bus, verwenden Treiberschaltungen (wie Transistoren oder Relais) zur Verstärkung des Signals und liefern die entsprechende Leistung (Spannung/Strom) an den angeschlossenen Aktor. Die Kommunikation mit der CPU wird über ein standardisiertes Backplane- oder Netzwerkprotokoll verwaltet.

Hauptmaterialien

Leiterplatte (PCB), Halbleiter (ICs, Transistoren, Optokoppler), Steckverbinder (Klemmenblöcke, Stiftleisten), Kunststoff-/Polycarbonatgehäuse

Komponenten / BOM

Klemmenblock
Bietet sichere Schraub- oder Federkraftklemmenverbindungen für die Feldverdrahtung von Sensoren und Aktoren.
Material: Kunststoff (Gehäuse), Kupferlegierung (Klemmen)
Optokoppler / Isolationsschaltung
Bietet elektrische Isolation zwischen der feldseitigen Verdrahtung und den internen Logikschaltungen, um die SPS vor Spannungsspitzen und Störungen zu schützen.
Material: Halbleitermaterialien (LED, Fototransistor/Fotodiode)
Signalaufbereitungsschaltung
Filtert, verstärkt, skaliert oder wandelt eingehende/ausgehende analoge oder digitale Signale auf geeignete Pegel für die CPU oder Feldgeräte um.
Material: Widerstände, Kondensatoren, Operationsverstärker (ICs) auf Leiterplatte
Kommunikationsschnittstellen-Chip
Verwaltet den Datenaustausch zwischen dem Modul und der PLC-CPU über den Backplane oder Netzwerkprotokoll.
Material: Integrierter Schaltkreis (IC)
Statusanzeigen (LEDs)
Visuelle Anzeigen zur Darstellung des Betriebszustands, der Kommunikationsaktivität und des Ein-/Ausschaltzustands sowie Fehlerzustands pro Kanal gemäß DIN 40719.
Material: LEDs, Kunststofflinsen (ABS-Kunststoff)
Ausgangstreiberschaltung
Verstärkt den Befehl der CPU auf das Leistungsniveau, das der Feldaktuator benötigt.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Nicht anwendbar (elektronisches Modul)
Durchflussrate:	Nicht anwendbar (elektronisches Modul)
Betriebstemperatur:	-20 °C bis +70 °C (Betrieb), -40 °C bis +85 °C (Lagerung)

Montage- und Anwendungskompatibilität

Industrielle Steuerschränke (IP20-Schutzart)Prozessleittechnik-Schaltschränke mit DIN-SchienenmontageFabrikautomatisierungsumgebungen mit EMV-Schutz

Nicht geeignet: Außenumgebungen ohne geeigneten IP67+-Gehäuseschutz

Auslegungsdaten

Anzahl und Typ der benötigten E/A-Punkte (digital/analog)
Kompatibilität des Kommunikationsprotokolls (Profibus, Ethernet/IP, Modbus usw.)
Stromversorgungsanforderungen und Backplane-Stromverbrauch

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0-60 °C Umgebungstemperatur, 85-264 VAC Eingangsspannung, 24 VDC Stromversorgung ±10 %

Belastungs- und Ausfallgrenzen

Halbleitersperrschichttemperatur über 150 °C, Isolationsdurchschlag bei >500 VAC Transientspannung, Signalumwandlungsfehler >0,5 % des Endwerts

Thermisches Durchgehen in Leistungs-MOSFETs aufgrund übermäßiger I²R-Verluste, dielektrischer Durchschlag in Optokopplern durch Spannungstransienten über 5 kV/µs, Quantisierungsfehler in ADC/DAC-Schaltungen durch Taktjitter >100 ps

Fertigungskontext

Ein-/Ausgabemodule wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Kontaktkorrosion

Ursache: Einwirkung von Feuchtigkeit, korrosiven Atmosphären oder inkompatiblen Materialien, die zu Oxidation und schlechter elektrischer Verbindung führen.

Signaldrift oder Signalverlust

Ursache: Alterung von Komponenten, thermische Belastung oder elektromagnetische Störungen, die die Signalintegrität im Laufe der Zeit verschlechtern.

Wartungsindikatoren

Intermittierendes oder unregelmäßiges Signalverhalten, das auf lockere Verbindungen oder defekte Komponenten hinweist
Ungewöhnliche Wärmeabgabe vom Modulgehäuse, die auf Überlastung oder Kurzschlussbedingungen hindeutet

Technische Hinweise

Regelmäßige Umgebungsüberwachung und Abdichtung implementieren, um Feuchtigkeitseintritt und Korrosion zu verhindern
Periodische Kalibrierung und Signalintegritätstests planen, um Drift vor einem Ausfall zu erkennen und zu korrigieren

Konformität und Fertigungsnormen

Referenznormen

IEC 61131-2: Speicherprogrammierbare Steuerungen - Teil 2: Geräteanforderungen und PrüfungenUL 508: Norm für industrielle SteuergeräteEN 61000-6-2: Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Fachgrundnormen - Störfestigkeitsnorm für industrielle Umgebungen

Fertigungsgenauigkeit

Steckverbinder-Pin-Ausrichtung: +/-0,15 mm
Signalzeitgenauigkeit: +/-0,5 % des Endwerts

Qualitätsprüfung

Hochspannungs-Dielektrizitätsfestigkeitsprüfung (Hi-Pot-Test)
Umweltbelastungstests (ESS) einschließlich Temperaturwechsel- und Vibrationstests

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Elektrostatische Entladung (ESD) über 8 kV Human Body Model → Gate-Oxid-Durchschlag in Eingangsschutz-MOSFETs → TVS-Dioden mit 5 ns Ansprechzeit und 600 W Spitzenimpulsleistung

Gleichtaktspannung über 250 VDC zwischen Feld- und Logikmasse → Optokoppler-LED-Degradation unter 10 % Lichtintensität → Verstärkte Isolationsbarrieren mit 5 kVeff/1 Minute und 8 mm Kriechstrecke bewertet

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Ein-/Ausgabemodule

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Ein-/Ausgabemodule

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist die Hauptfunktion eines I/O-Moduls?

Ein I/O-Modul dient als Schnittstelle zwischen der CPU einer SPS und externen Feldgeräten. Eingabemodule wandeln Sensorsignale in Daten um, die die CPU verarbeiten kann, während Ausgabemodule CPU-Befehle in Signale umwandeln, die Aktoren steuern.

Wie wähle ich das richtige I/O-Modul für meine Anwendung aus?

Berücksichtigen Sie die Kompatibilität mit dem SPS-Modell, die erforderliche Anzahl von Kanälen, den Signaltyp (diskret oder analog), Spannungs-/Strompegel und Isolationsanforderungen. Überprüfen Sie diese Spezifikationen immer in der Dokumentation des Herstellers.

Was sind häufige Anzeichen für einen Ausfall eines I/O-Moduls?

Symptome sind Kommunikationsverlust mit der SPS, falsche Messwerte von Sensoren, nicht reagierende Aktoren oder sichtbare Schäden wie verbrannte Komponenten. Regelmäßige Inspektion und Tests können helfen, Probleme frühzeitig zu erkennen.

Sind I/O-Module zwischen verschiedenen SPS-Marken austauschbar?

Nein, I/O-Module sind in der Regel herstellerspezifisch oder erfordern bestimmte Kommunikationsprotokolle. Verwenden Sie immer Module, die mit Ihrem SPS-System kompatibel sind, um einen ordnungsgemäßen Betrieb zu gewährleisten.
