Technische Definition

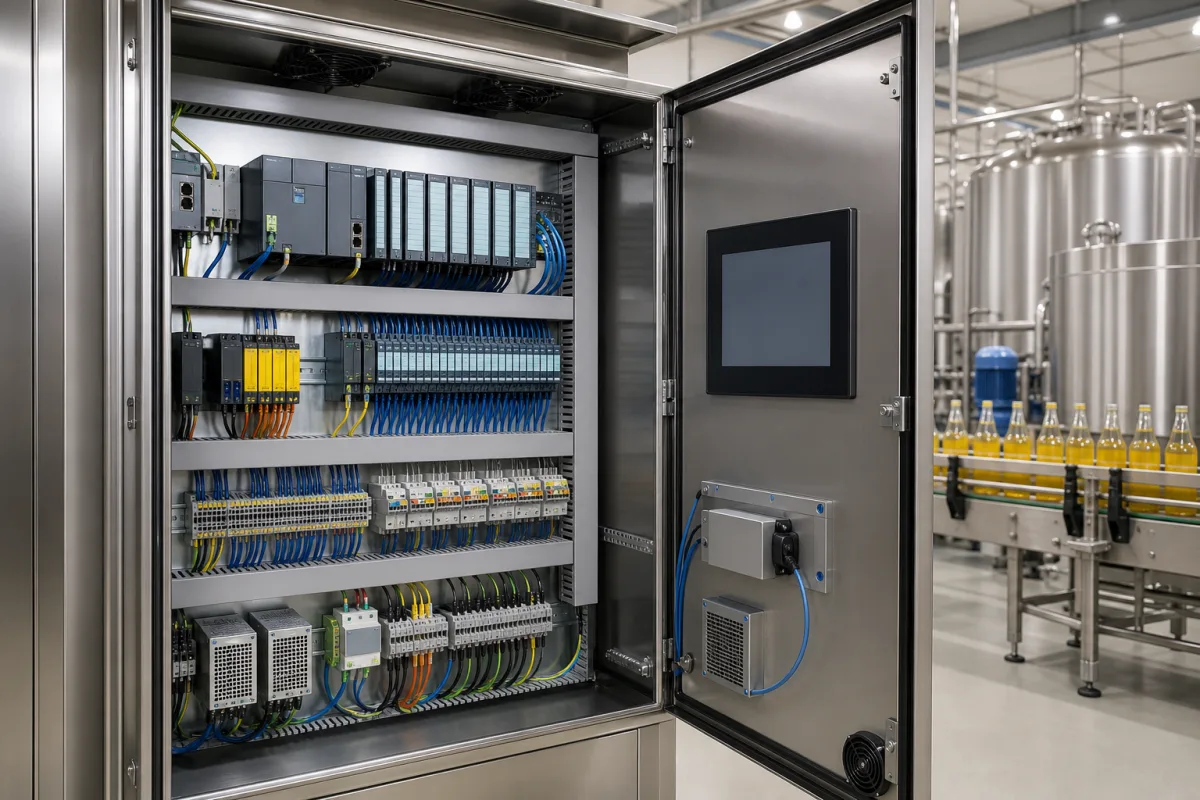

Die Zentrale Steuereinheit (SPS) ist die Kernsteuerkomponente des automatisierten Getränke-Chargenmischsystems. Sie führt die programmierte Logik aus, um alle Systemoperationen zu koordinieren, einschließlich Dosierung der Zutaten, Mischen, Temperaturregelung, Durchflussregulierung und Prozesssequenzierung. Sie empfängt Eingaben von verschiedenen Sensoren (z. B. Durchflussmessern, Füllstandssensoren, Temperaturfühlern) und sendet Ausgangsbefehle an Aktuatoren (z. B. Pumpen, Ventile, Motoren), um präzise und wiederholbare Getränke-Chargenrezepte zu erreichen. Die SPS arbeitet in einem Scan-Zyklus: Sie liest den Status aller angeschlossenen Eingabegeräte, führt die im Speicher gespeicherte benutzerprogrammierte Steuerlogik aus und aktualisiert dann den Status aller angeschlossenen Ausgabegeräte. Dieser Zyklus wiederholt sich kontinuierlich und ermöglicht eine Echtzeitüberwachung und -steuerung des Mischprozesses. Die Einheit ist in einem Kunststoff- oder Metallgehäuse mit Eingangs-/Ausgangsklemmen für die Feldverdrahtung untergebracht. Sie unterstützt eine Reihe von digitalen und analogen E/A-Kanälen, mit typischen Konfigurationen von 16–64 digitalen Eingängen, 16–64 digitalen Ausgängen, 8–32 analogen Eingängen und 4–16 analogen Ausgängen. Kommunikationsprotokolle wie Ethernet/IP, Profinet und Modbus TCP werden unterstützt, unter Bezugnahme auf IEC 61158. Das Gerät ist mit IP54–IP65 für Staub- und Wasserschutz gemäß IEC 60529 bewertet und arbeitet in einem Umgebungstemperaturbereich von 0–55 °C. Es erfordert eine 24-V-Gleichstromversorgung (±10%) und verbraucht 20–50 W, abhängig von der E/A-Konfiguration. Die Prozessorgeschwindigkeit liegt zwischen 1,2–2,4 MHz, und die Speicherkapazität beträgt 8–32 KB/MB. Das Gewicht beträgt 2–5 kg. Diese Werte sind typische Bereiche; die tatsächlichen Spezifikationen müssen mit dem Hersteller für das spezifische Modell und die Anwendung bestätigt werden. Die SPS ist eine Komponente des Mischsystems und kein eigenständiges Produkt. Sie ist für die Erzielung einer gleichbleibenden Produktqualität und Prozesseffizienz unerlässlich. Bei der Beschaffung ist zu überprüfen, ob das ausgewählte Modell die erforderlichen E/A-Anzahlen, Kommunikationsprotokolle, Umgebungsbewertungen und Stromversorgungsanforderungen erfüllt. Die Einheit ist kein Sicherheitsinstrumentierungssystem, sofern nicht ausdrücklich zertifiziert; für sicherheitsrelevante Anwendungen ist der Hersteller zu konsultieren.
Funktionsprinzip
Die SPS arbeitet in einem Scan-Zyklus: Sie liest den Status aller angeschlossenen Eingabegeräte, führt die im Speicher gespeicherte benutzerprogrammierte Steuerlogik aus und aktualisiert dann den Status aller angeschlossenen Ausgabegeräte. Dieser Zyklus wiederholt sich kontinuierlich und ermöglicht eine Echtzeitüberwachung und -steuerung des Mischprozesses. Die Scan-Zeit liegt typischerweise im Millisekundenbereich, was eine präzise Koordination schnell wirkender Ventile und Pumpen ermöglicht. Die Steuerlogik wird in einer Programmiersprache wie Kontaktplan oder strukturiertem Text geschrieben und kann geändert werden, um verschiedene Rezepte oder Prozessänderungen zu berücksichtigen. Die SPS kommuniziert auch über unterstützte Protokolle mit übergeordneten Systemen wie SCADA oder MES.
