Eingabe-/Ausgabe-Module (I/O-Module)

Auf Basis strukturierter CNFX-Herstellerprofile wird Eingabe-/Ausgabe-Module (I/O-Module) im Bereich Maschinen- und Anlagenbau anhand von Standardkonfiguration bis Schwerlastanforderung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Eingabe-/Ausgabe-Module (I/O-Module) wird durch die Baugruppe aus Klemmenblock und Optokoppler / Relais beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Elektronische Schnittstellenkomponenten, die die Kommunikation zwischen einer Steuerungseinheit/Signalprozessor und externen Geräten durch Umwandlung, Aufbereitung und Übertragung von Signalen ermöglichen.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

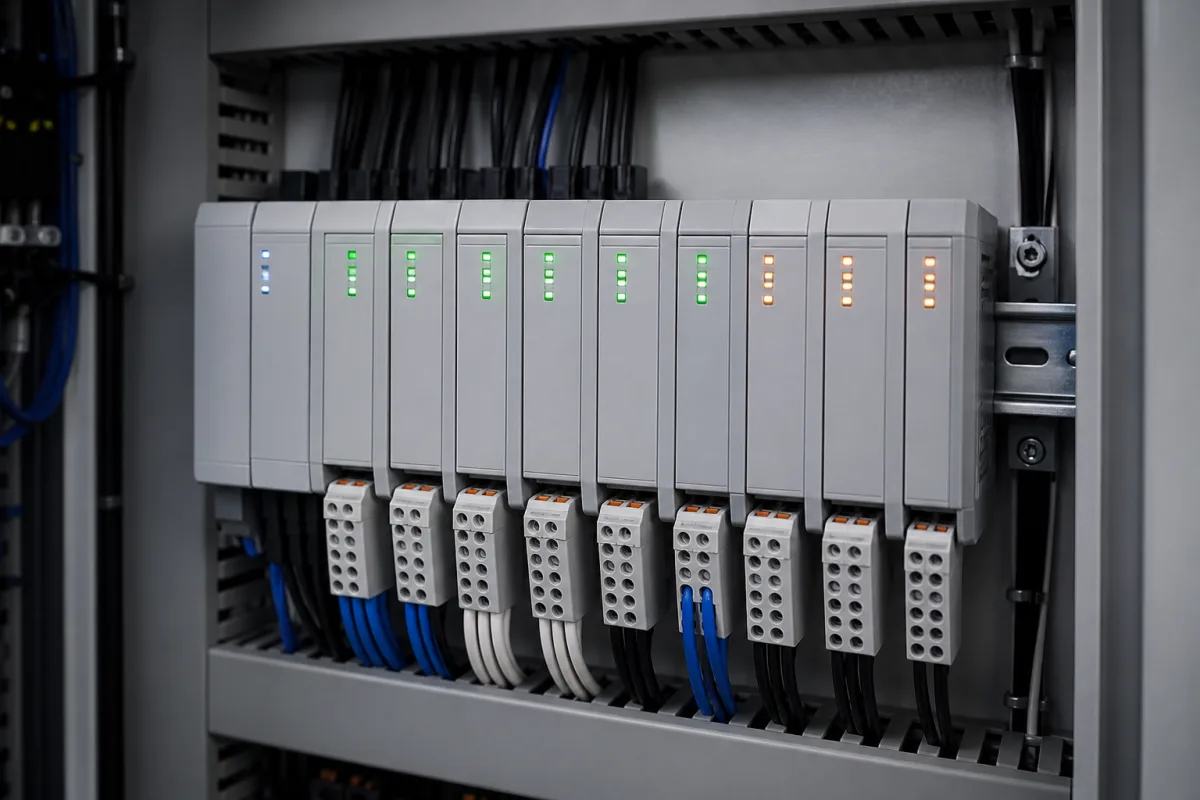

Eingabe-/Ausgabe-Module (I/O-Module) in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Eingabe-/Ausgabe-Module (I/O-Module)

Technische Definition

Eingabe-/Ausgabe-Module (I/O-Module) sind kritische elektronische Komponenten in einem Steuerungssystem oder Signalprozessor. Sie dienen als physische und logische Schnittstelle zwischen der zentralen Verarbeitungshardware (wie SPS, DCS oder Mikrocontroller) und den externen Feldgeräten (Sensoren, Aktoren, Schalter, Ventile usw.). Ihre Hauptaufgabe besteht darin, Eingangssignale von Sensoren zu empfangen (z. B. Umwandlung von analogen Spannungs-/Stromsignalen oder digitalen Ein-/Aus-Signalen in ein Format, das der Prozessor versteht) und Ausgangssignale vom Prozessor an Aktoren zu senden (z. B. Umwandlung von Prozessorbefehlen in analoge Steuersignale oder digitale Schaltsignale). Sie bieten elektrische Isolierung, Signalaufbereitung und Schutz für den empfindlichen Zentralprozessor.

I/O-Module sind in verschiedenen Konfigurationen erhältlich, die typischerweise durch die Anzahl der Eingangs- oder Ausgangskanäle pro Modul spezifiziert werden (z. B. 8 digitale Eingänge, 4 analoge Eingänge, 16 digitale Ausgänge). Die Kanalanzahl ist ein wichtiger Auswahlparameter, da sie bestimmt, wie viele Feldgeräte an ein einzelnes Modul angeschlossen werden können. Module sind für verschiedene Signaltypen ausgelegt: digitale (Ein/Aus) und analoge (kontinuierliche) Signale, die jeweils spezifische Umwandlungs- und Aufbereitungsschaltungen erfordern.

Bei der Auswahl eines I/O-Moduls ist es wichtig, die genauen Spezifikationen mit dem Hersteller oder Lieferanten zu verifizieren, einschließlich Kanalanzahl, Signaltypen, Spannungs-/Strombereiche und Isolationsanforderungen. Die Kompatibilität des Moduls mit dem Steuerungssystem (z. B. SPS-Marke und -Modell) muss ebenfalls bestätigt werden. Darüber hinaus sollten die Betriebsumgebung (Temperatur, Feuchtigkeit, Vibration) und die Montagemethode (z. B. Hutschiene) berücksichtigt werden.

Für die Wartung wird eine regelmäßige Inspektion der Verbindungen und Anzeigen empfohlen. Häufige Fehleranzeichen sind abnormale LED-Status, Kommunikationsfehler oder falsche Signalwerte. Im Fehlerfall sollte das Modul durch ein kompatibles ersetzt und das System erneut getestet werden. Beachten Sie immer die Herstellerdokumentation für spezifische Fehlerbehebungs- und Sicherheitsverfahren.

Funktionsprinzip

I/O-Module arbeiten, indem sie elektrische Signale von Feldgeräten über Eingangskanäle empfangen. Bei digitalen Eingängen erkennen sie Spannungspegel (z. B. 24V DC = EIN, 0V = AUS). Bei analogen Eingängen verwenden sie Analog-Digital-Wandler (ADC), um kontinuierliche Signale (z. B. 4-20mA, 0-10V) in diskrete digitale Werte für den Prozessor umzuwandeln. Umgekehrt sendet der Prozessor für Ausgänge digitale Befehle. Digitale Ausgangsmodule schalten Strom (z. B. Relais oder Transistor) zu Feldgeräten. Analoge Ausgangsmodule verwenden Digital-Analog-Wandler (DAC), um kontinuierliche Steuersignale (z. B. 4-20mA) aus Prozessordaten zu erzeugen. Module enthalten oft Optokoppler oder Transformatoren, um die Feldverdrahtung elektrisch von der internen Schaltung des Prozessors zu trennen und so vor Spannungsspitzen und Rauschen zu schützen.

Hauptmaterialien

Leiterplatte (PCB), Halbleiter (ICs, Transistoren, Optokoppler), Steckverbinder (Schraubklemme, Federkraftklemme, RJ45), Kunststoff-/Polyamidgehäuse

Komponenten / BOM

Klemmenblock
Bietet sichere Schraub- oder Federkraftklemmenverbindungen für die Feldgeräteverkabelung.
Material: Kunststoff/Polyamid mit Metallkontakten
Optokoppler / Relais
Bietet elektrische Isolierung zwischen Feldverdrahtung und internen Logikschaltungen zum Schutz des Prozessors.
Material: Halbleiter (Optokoppler) oder elektromechanisch (Relais: Spule, Kontakte)
Signalaufbereitungsschaltung
Filtert, verstärkt oder wandelt Rohsignale aus dem Feld um (z.B. ADC für analoge Eingänge, DAC für analoge Ausgänge).
Material: Halbleiter (ICs, Widerstände, Kondensatoren) auf Leiterplatte
Kommunikationsschnittstellen-Chip
Verwaltet den Datenaustausch mit dem Zentralprozessor über die Rückwandplatine oder den Netzwerkbus.
Material: Integrierter Schaltkreis (IC)
Statusanzeige-LEDs
Visuelle Anzeigen zur Darstellung von Kanalaktivität (EIN/AUS), Fehlern oder Kommunikationsstatus gemäß DIN-Normen für Montage/Produktion.
Material: LEDs, Kunststofflinse

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Nicht anwendbar (E/A-Module sind elektronische Komponenten, nicht Flüssigkeitsdruck ausgesetzt)
Weitere Spezifikationen:	Signaltypen: Analog (0-10V, 4-20mA), Digital (24VDC, 120VAC), Kommunikationsprotokolle (Modbus, Profibus, Ethernet/IP), Trennungsspannung: typisch 1500Veff
Betriebstemperatur:	-40°C bis +85°C (Betriebstemperaturbereich, typisch Industriequalität)

Montage- und Anwendungskompatibilität

Industrielle Steuerschränke (NEMA 4X/IP66 Gehäuse)Prozessleitsysteme (SPS/DCS-Umgebungen)Fabrikautomatisierungsnetzwerke (Ethernet-basierte Installationen)

Nicht geeignet: Direkte Einwirkung von korrosiven Chemikalien, leitfähigem Staub oder feuchten Umgebungen ohne geeignete IP-zertifizierte Gehäuse

Auslegungsdaten

Anzahl und Typ der benötigten E/A-Punkte (digitale/analoge Zählungen)
Kommunikationsprotokollkompatibilität mit bestehendem Steuerungssystem
Umgebungsschutzklasse (IP/NEMA) basierend auf dem Installationsort

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0-60°C Umgebungstemperatur, 85-264 VAC Eingangsspannung, 24 VDC Netzteil ±10%

Belastungs- und Ausfallgrenzen

Halbleitersperrschichttemperatur über 150°C, Isolationsdurchschlag bei >500 VAC Transientenspannung, Signaldämpfung jenseits von -3 dB bei 1 MHz

Thermisches Durchgehen in Leistungs-MOSFETs aufgrund übermäßiger Stromdichte (>10⁶ A/cm²), dielektrischer Durchschlag in Optokopplern bei elektrischen Feldstärken >10⁷ V/m, Elektromigration in Kupferleitungen bei Stromdichten >10⁵ A/cm²

Fertigungskontext

Eingabe-/Ausgabe-Module (I/O-Module) wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Elektrische Überlastung (EOS)

Ursache: Überspannungen, Stromspitzen oder unsachgemäße Erdung, die zu Schäden an der internen Schaltung führen, oft verursacht durch Blitzeinschläge, Schalttransienten oder schlechte Stromqualität.

Korrosion und Kontamination

Ursache: Einwirkung von Feuchtigkeit, Staub, Chemikalien oder leitfähigen Partikeln, die zu Kurzschlüssen, Signalverschlechterung oder Steckverbinderausfall führen, typischerweise in rauen Industrieumgebungen.

Wartungsindikatoren

Intermittierendes oder unregelmäßiges Signalverhalten (z.B. flackernde Ausgänge, Datenausfälle), das auf potenzielle Verbindungs- oder Komponentenverschlechterung hinweist.
Sichtbare Korrosion, Verfärbung oder Überhitzung (z.B. Brandgeruch, heiße Oberflächen) an Modulklemmen oder Gehäuse.

Technische Hinweise

Implementieren Sie Überspannungsschutz und ordnungsgemäße Erdung: Verwenden Sie Transientenspannungsableiter und stellen Sie sicher, dass alle E/A-Module gemäß Herstellerspezifikationen geerdet sind, um elektrische Überlastung zu verhindern.
Halten Sie die Umgebungskontrolle aufrecht: Installieren Sie Module in geschlossenen Gehäusen mit Trockenmitteln, sorgen Sie für ausreichende Belüftung, um Kondensation zu vermeiden, und reinigen Sie regelmäßig Anschlüsse mit zugelassenen Lösungsmitteln, um Kontaminationsansammlungen zu verhindern.

Konformität und Fertigungsnormen

Referenznormen

ISO 13849-1: Sicherheit von Maschinen - Sicherheitsbezogene Teile von SteuerungssystemenANSI/ISA-12.12.01: Elektrische Geräte für den Einsatz in explosionsgefährdeten Bereichen der Zone 2CE-Kennzeichnung (EU-Richtlinie 2014/35/EU): Niederspannungsrichtlinie für elektrische Betriebsmittel

Fertigungsgenauigkeit

Steckverbinder-Pin-Ausrichtung: +/-0,1mm
Signalübertragungsgenauigkeit: +/-0,5% des Endwerts

Qualitätsprüfung

Umgebungsbelastungstests (ESS) für Temperatur-/Feuchtigkeit-/Vibrationsbeständigkeit
Funktionale Sicherheitsprüfung nach IEC 61508 für SIL-zertifizierte Module

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Elektrostatische Entladung (ESD) über 8 kV Human Body Model → Gate-Oxid-Durchbruch in Eingangsschutz-MOSFETs, der einen permanenten Kurzschluss verursacht → Integrierte Silizium-gesteuerte Gleichrichter (SCR)-Clamps mit 5 ns Ansprechzeit und 15 kV ESD-Schutz

Galvanische Korrosion an Kupfer-Aluminium-Grenzflächen in Klemmblöcken mit >0,3 V elektrochemischem Potentialunterschied → Erhöhter Kontaktwiderstand von 5 mΩ auf >100 mΩ, der zu Signalverlust führt → Verzinnte Kupferklemmen mit korrosionshemmender Silikon-Gel-Füllung (ASTM B117 Salzsprühnebelbeständigkeit >500 Stunden)

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Eingabe-/Ausgabe-Module (I/O-Module)

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Eingabe-/Ausgabe-Module (I/O-Module)

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was sind die Haupttypen von I/O-Modulen?

I/O-Module werden typischerweise nach Signaltyp kategorisiert: digital (Ein/Aus) und analog (kontinuierlich). Digitale Module verarbeiten diskrete Signale wie 24V DC, während analoge Module kontinuierliche Signale wie 4-20mA oder 0-10V verarbeiten. Sie werden auch nach Richtung klassifiziert: Eingabemodule empfangen Signale von Sensoren, Ausgabemodule senden Signale an Aktoren.

Wie wähle ich das richtige I/O-Modul für meine Anwendung aus?

Die Auswahl hängt vom Steuerungssystem (z. B. SPS-Marke), der Anzahl der Feldgeräte (Kanalanzahl), den Signaltypen (digital/analog), den Spannungs-/Strombereichen und den Isolationsanforderungen ab. Verifizieren Sie immer Kompatibilität und Spezifikationen mit dem Hersteller oder Lieferanten.

Was sind häufige Anzeichen für einen I/O-Modulausfall?

Anzeichen sind abnormale LED-Status, Kommunikationsfehler, falsche Signalwerte oder keine Reaktion der angeschlossenen Geräte. Wenn ein Modul ausfällt, ersetzen Sie es durch ein kompatibles und testen Sie das System erneut. Beachten Sie die Herstellerdokumentation zur Fehlerbehebung.

Bieten I/O-Module elektrische Isolierung?

Viele I/O-Module enthalten Optokoppler oder Transformatoren, um die Feldverdrahtung elektrisch von der internen Schaltung des Prozessors zu trennen. Dies schützt den Prozessor vor Spannungsspitzen und Rauschen. Verifizieren Sie die Isolationsklasse mit dem Hersteller für Ihr spezifisches Modul.
