Schlitten / Läufer

Auf Basis strukturierter CNFX-Herstellerprofile wird Schlitten / Läufer im Bereich Maschinen- und Anlagenbau anhand von Schienenbreite bis Schlittenlänge eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Schlitten / Läufer wird durch die Baugruppe aus Enddichtung und Kugelkäfig beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Das bewegliche Element eines Linearführungssystems, das sich entlang der Schiene bewegt.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

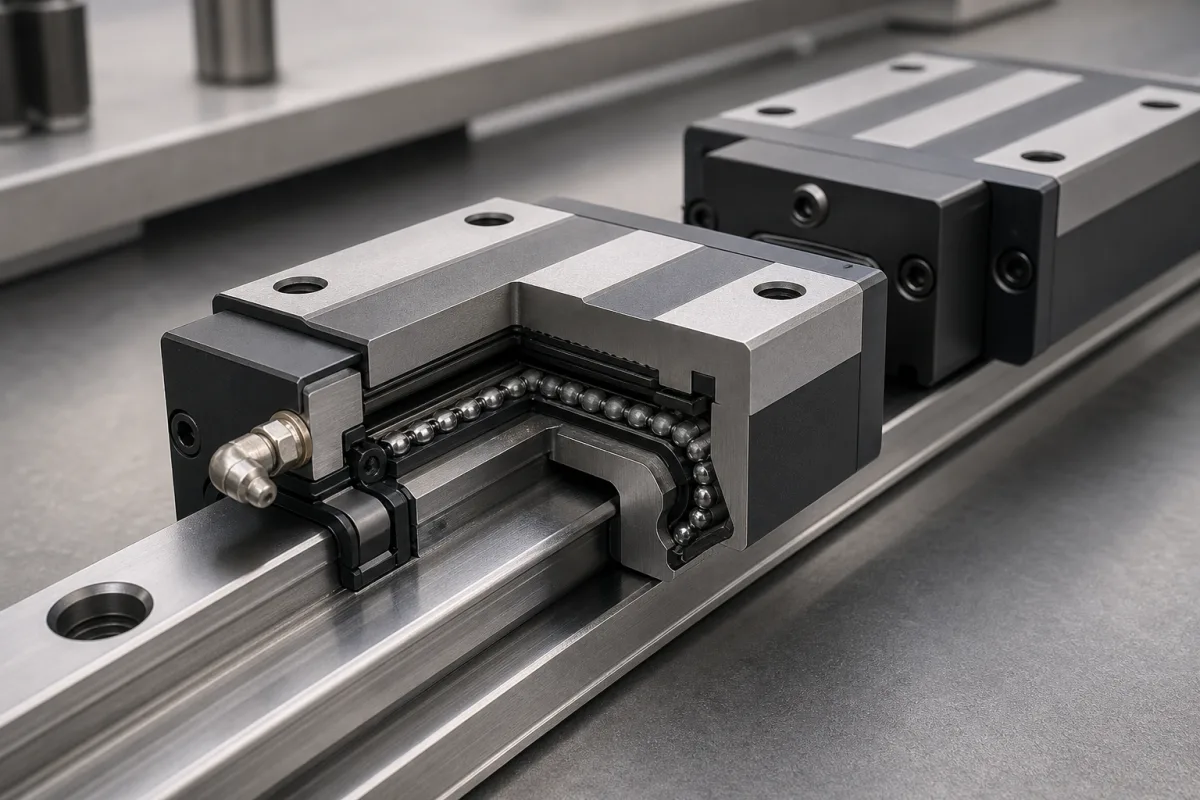

Schlitten / Läufer in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Schlitten / Läufer

Technische Definition

Ein Schlitten oder Läufer ist die Komponente eines Linearführungssystems, die die Wälzkörper (Kugeln oder Rollen) aufnimmt und sich entlang der Präzisionsschiene bewegt. Er bietet die Schnittstelle zur Montage von Lasten und gewährleistet eine reibungsarme, präzise Linearbewegung mit hoher Genauigkeit und Steifigkeit. Der Schlitten enthält umlaufende Wälzkörper in seinen internen Laufbahnen. Wenn sich der Schlitten entlang der Schiene bewegt, rollen diese Elemente zwischen den Laufbahnen von Schlitten und Schiene, wodurch Gleitreibung in Rollreibung umgewandelt wird und eine präzise Linearbewegung mit minimalem Widerstand ermöglicht wird. Typische Materialien sind Kohlenstoffstahl, Edelstahl und legierter Stahl. Zu den wichtigsten Parametern gehören Schienenbreite (15–65 mm), Schlittenlänge (50–200 mm), Schlittenbreite (30–120 mm), Schlittenhöhe (20–80 mm), dynamische Tragzahl (5–120 kN nach ISO 14728-1), statische Tragzahl (10–200 kN nach ISO 14728-1), Genauigkeitsklasse (C1–C5 nach ISO 14728-2), Wiederholgenauigkeit (±0,001–±0,01 mm), maximale Geschwindigkeit (2–5 m/s), Betriebstemperatur (-40–85 °C), Schmierung (Fett oder Öl), Dichtungsklasse (IP54–IP65 nach IEC 60529), Material (GCr15 oder 440C nach GB/T 18254) und Gewicht (0,5–10 kg). Diese Werte sind Referenzbereiche; bestätigen Sie modellspezifische Daten mit dem Hersteller. Der Schlitten wird basierend auf Last, Genauigkeit, Geschwindigkeit und Umgebungsbedingungen ausgewählt. Er interagiert mit der Schiene, Montageschrauben und dem Schmiersystem. Wartungssignale umfassen erhöhte Geräusche, Vibrationen oder Verlust der Positioniergenauigkeit. Versagensgrenzen umfassen Überschreiten der Tragzahlen, Betrieb außerhalb der Temperaturgrenzen oder unzureichende Schmierung. Bestätigen Sie Spezifikationen und Normen immer mit dem rechtlichen Hersteller oder Lieferanten.

Funktionsprinzip

Der Schlitten enthält umlaufende Wälzkörper (Kugeln oder Rollen) in seinen internen Laufbahnen. Wenn sich der Schlitten entlang der Schiene bewegt, rollen diese Elemente zwischen den Laufbahnen von Schlitten und Schiene, wodurch Gleitreibung in Rollreibung umgewandelt wird und eine präzise Linearbewegung mit minimalem Widerstand ermöglicht wird. Der Umlaufpfad ermöglicht eine kontinuierliche Bewegung. Lastverteilung und Vorspannung beeinflussen Steifigkeit und Genauigkeit. Schmierung reduziert Verschleiß und Wärmeentwicklung. Dichtungen schützen vor Verunreinigungen. Korrekte Montage und Ausrichtung sind entscheidend für die Leistung.

Hauptmaterialien

Kohlenstoffstahl, Edelstahl, Legierungsstahl

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Schienenbreite	15–65 mm	Matches rail size; determines load capacity.
Schlittenlänge	50–200 mm	Affects moment load ratings.
Schlittenbreite	30–120 mm	Overall width for mounting envelope.
Schlittenhöhe	20–80 mm	Overall height from rail top.
Dynamische Tragzahl	5–120 kN	For life calculation.ISO 14728-1
Statische Tragzahl	10–200 kN	Maximum allowable static load.ISO 14728-1
Genauigkeitsklasse	C1–C5	C1 highest precision; C5 standard.ISO 14728-2
Wiederholgenauigkeit	±0.001–±0.01 mm	For positioning applications.
Maximale Geschwindigkeit	2–5 m/s	Limited by lubrication and seals.
Betriebstemperatur	-40–85 °C	Outside range, lubricant fails.
Schmierung	Grease or oil	Grease for most; oil for high speed.
Abdichtung	IP54–IP65	Schutz gegen Staub und Strahlwasser.IEC 60529
Werkstoff	GCr15 or 440C	Bearing steel; corrosion-resistant option.GB/T 18254
Gewicht	0.5–10 kg	Abhängig von Größe und Werkstoff.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Enddichtung
Verhindert das Eindringen von Verunreinigungen und hält die Schmierung zurück
Material: Synthetischer Kautschuk
Kugelkäfig
Hält den richtigen Abstand zwischen den Wälzkörpern und führt die Umlenkung
Material: Technischer Kunststoff
Umlaufkugeln
Die Wälzkörper, die die Last zwischen dem Schlitten und der Schiene übertragen.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Dynamische Tragfähigkeit: 5-50 kN je nach Größe, statische Tragfähigkeit: 7,5-75 kN
Weitere Spezifikationen:	Max. Geschwindigkeit: 5 m/s, Beschleunigung: 50 m/s², Vorspannklassen: C0 (normales Spiel) bis C5 (hohe Vorspannung)
Betriebstemperatur:	-40°C bis +85°C

Montage- und Anwendungskompatibilität

Industrielle Maschinenschmieröle (ISO VG32-68)Fett (NLGI-Klasse 2 Lithiumkomplex)Trockenlauf mit speziellen Beschichtungen (DLC/TiN)

Nicht geeignet: Umgebungen mit hochkonzentrierten abrasiven Suspensionen ohne Schutzabdichtungen

Auslegungsdaten

Maximale dynamische Last (kN) während des Betriebs
Erforderliche Verfahrgeschwindigkeit und Beschleunigungsprofil
Bauraumbeschränkungen und Schienenlänge

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,1-2,5 m/s Lineargeschwindigkeit, -20°C bis 80°C Umgebungstemperatur, 0,5-15 kN dynamische Tragfähigkeit

Belastungs- und Ausfallgrenzen

Kugel-/Rollenermüdung bei 10⁷ Spannungszyklen (ISO 14728 L10-Lebensdauer), Blockierung des Umlaufsystems bei >50 μm Verunreinigungspartikelgröße, plastische Verformung der Laufbahn bei >2 GPa Hertzscher Kontaktspannung

Unter der Oberfläche entstehende Ermüdung durch zyklische Hertzsche Kontaktspannungen, die die Materialermüdungsgrenze überschreiten (Shakedown-Theorem), tribologischer Verschleiß, der die 10-μm-Spieltoleranz überschreitet, thermische Ausdehnungsdifferenz, die 0,1 mm/m bei ΔT>60K überschreitet

Fertigungskontext

Schlitten / Läufer wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Verschleiß und Fressen

Ursache: Unzureichende Schmierung führt zu Metall-auf-Metall-Kontakt, Verunreinigung durch Schmutzpartikel oder Fehlausrichtung, die eine ungleichmäßige Lastverteilung verursacht.

Korrosion und Grübchenbildung

Ursache: Einwirkung von Feuchtigkeit, korrosiven Chemikalien oder Umgebungsverunreinigungen ohne geeignete Schutzbeschichtungen oder Dichtungen.

Wartungsindikatoren

Ungewöhnliche Schleif- oder Kratzgeräusche während des Betriebs
Sichtbare Verschleißspuren, Fressspuren oder Verfärbungen auf den Gleitflächen

Technische Hinweise

Einen Präzisionsschmierplan mit herstellerseitig empfohlenen Schmierstoffen implementieren und den Schmierstoffzustand regelmäßig überwachen
Regelmäßige Ausrichtungsprüfungen durchführen und Schutzabdeckungen oder Dichtungen installieren, um das Eindringen von Verunreinigungen zu verhindern

Konformität und Fertigungsnormen

Referenznormen

ISO 3408-1:2006 (Kugelgewindetriebe - Teil 1: Begriffe und Bezeichnungen)ANSI/B93.5M-1985 (Hydraulik - Zylinder - Bohrungs- und Kolbenstangenflächenverhältnisse)DIN 71802-1:2016 (Wälzführungen - Teil 1: Einreihige Umlaufkugeleinheiten und Führungen - Grenzabmaße und Toleranzen)

Fertigungsgenauigkeit

Parallelität der Montageflächen: 0,02 mm pro 100 mm
Laufgenauigkeit (Geradheit): 0,01 mm pro 300 mm Verfahrweg

Qualitätsprüfung

Koordinatenmessmaschine (KMM)-Verifizierung der geometrischen Toleranzen
Härteprüfung (Rockwell-C-Skala) der Lagerflächen

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Verunreinigung durch harte Partikel, die die Reinheitsklasse ISO 4406 16/14/11 überschreitet → Abrasiver Verschleiß der Kugel-/Rollenlaufbahnen, der zu einer >10 μm Maßabweichung vom Nennspiel führt → Integrale Abdichtung mit IP65-Labyrinthdichtungen und Fettspülöffnungen in 100-Stunden-Intervallen

Fehlausrichtung, die einen Parallelitätsfehler von >0,05 mm/m während der Installation überschreitet → Kantenbelastung, die lokale Spannungskonzentrationen >3 GPa erzeugt und vorzeitiges Ausbröckeln einleitet → Kinematische Kopplungsmontage mit 0,01-mm-Präzisionsausrichtstiften und Laserausrichtungsverifizierung
