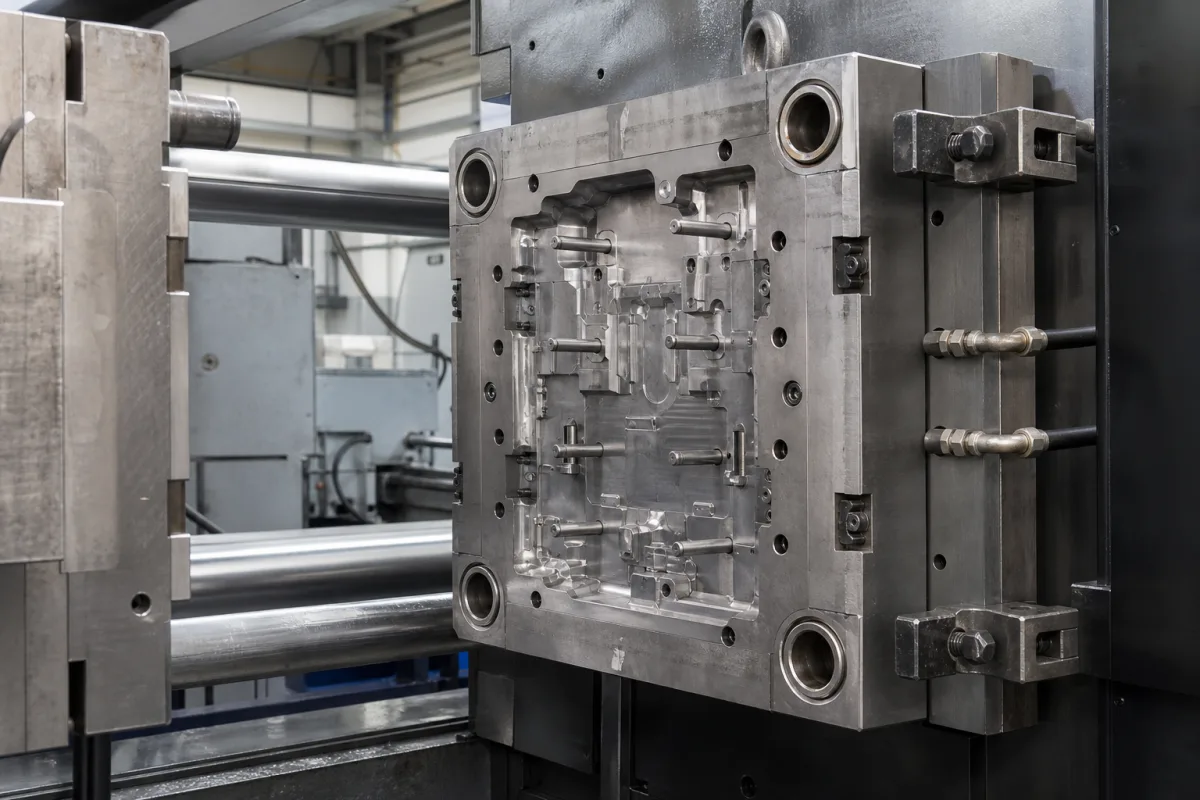

Bewegliche Formhälfte (Auswerferform)

Bei Druckgussformen ist die bewegliche Formhälfte (Auswerferform) die Komponente, die sich während des Gießzyklus bewegt, um die Form zu öffnen und zu schließen. Sie beherbergt das Auswerfersystem (Stifte, Hülsen, Platten), das erstarrte Gussteile nach der Erstarrung aus der Kavität drückt. Diese Hälfte wird typischerweise an der beweglichen Aufspannplatte der Druckgussmaschine befestigt und arbeitet mit der festen Formhälfte zusammen, um vollständige Formkavitäten zu bilden. Die bewegliche Formhälfte ist ein kritisches Teil des Druckgusswerkzeugs, da sie direkt die Zykluszeit, die Teilequalität und die Werkzeuglebensdauer beeinflusst. Sie wird typischerweise aus hochwertigen Werkzeugstählen wie H13 oder P20 hergestellt, wobei Maraging-Stahl und Berylliumkupfer-Einsätze für spezifische Anwendungen verwendet werden, die hohe Wärmeleitfähigkeit oder Verschleißfestigkeit erfordern. Zu den wichtigsten Parametern gehören: Formhöhe (geschlossen) von 200–800 mm, Auswerferhub von 30–150 mm, Auswerferkraft von 50–500 kN und Schließkraft von 1000–40000 kN. Das Formgrundelementmaterial ist typischerweise 45# bis P20 gemäß GB/T 699, während das Kernmaterial H13 bis SKD61 gemäß ASTM A681 ist, wärmebehandelt auf 44–48 HRC. Die Oberflächenhärte beträgt 45–52 HRC, und die Oberflächenrauheit beträgt Ra 0,4–0,8 µm gemäß ISO 1302. Der Führungszapfendurchmesser reicht von 20–60 mm, die Betriebstemperatur von 150–350 °C und das Gewicht von 500–5000 kg. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Die bewegliche Formhälfte muss so ausgelegt sein, dass sie der Schließhöhe der Presse entspricht und die Gussteiltiefe freiräumt. Sie muss eine ausreichende Auswerferkraft bieten, um die Haftung des Gussteils zu brechen, und der Schließkraft standhalten, die die Einspritzdruckkraft übersteigt. Wartung und Inspektion sind unerlässlich, um Ausrichtgenauigkeit zu gewährleisten und vorzeitigem Verschleiß vorzubeugen. Konsultieren Sie immer den gesetzlichen Hersteller oder Lieferanten, um modellspezifische Werte und Normen zu bestätigen.

Während des Druckgussbetriebs schließt sich die bewegliche Formhälfte unter Maschinendruck gegen die feste Formhälfte, um abgedichtete Kavitäten zu bilden. Nach dem Einspritzen von geschmolzenem Metall und der Erstarrung fährt die bewegliche Hälfte zurück und öffnet die Form. Integrierte Auswerfermechanismen aktivieren dann, um das/die Gussteil(e) aus den Kavitäten zu drücken, bevor der nächste Zyklus beginnt. Das Auswerfersystem umfasst typischerweise Stifte, Hülsen und Platten, die durch die Auswerferstange der Maschine oder ein Hydrauliksystem betätigt werden. Die bewegliche Formhälfte muss präzise mit der festen Hälfte ausgerichtet sein, um Maßgenauigkeit zu gewährleisten und Gratbildung zu verhindern. Der Auswerferhub und die -kraft müssen ausreichen, um die Haftung des Gussteils an den Kavitätsoberflächen zu überwinden. Danach ist die Form für den nächsten Zyklus bereit, wobei sich die bewegliche Hälfte wieder schließt, um den Prozess zu wiederholen.
