Rohrleitungsnetz

Auf Basis strukturierter CNFX-Herstellerprofile wird Rohrleitungsnetz im Bereich Maschinen- und Anlagenbau anhand von Nenndurchmesser bis Betriebsdruck eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Rohrleitungsnetz wird durch die Baugruppe aus Gerade Rohre und Rohrverbindungen beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein System miteinander verbundener Rohre, das Kühlflüssigkeit im laminaren Kühlsystem verteilt.

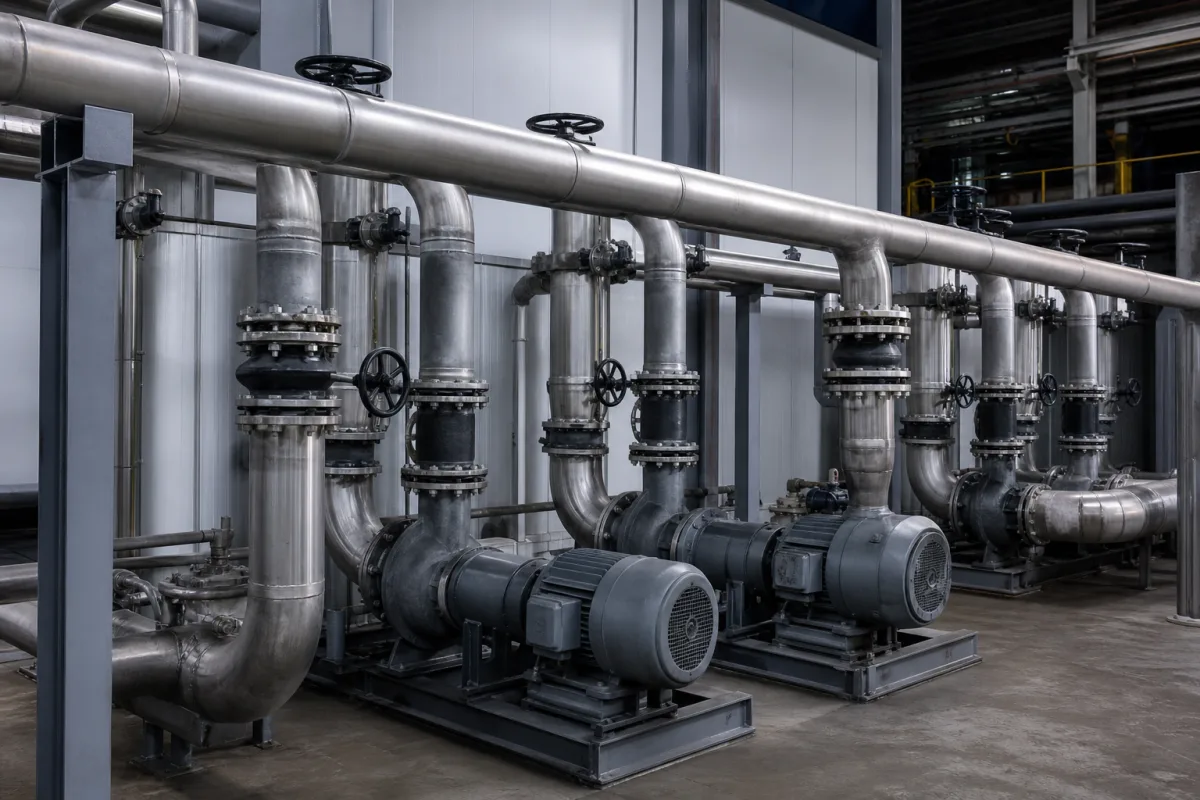

Rohrleitungsnetz in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Das Rohrleitungsnetz ist eine kritische Komponente des laminaren Kühlsystems und besteht aus miteinander verbundenen Rohren, Formstücken und Ventilen, die Kühlflüssigkeit (typischerweise Wasser oder spezielles Kühlmittel) von der Versorgungsquelle zu den Kühlzonen und zurück zum Reservoir transportieren. Es gewährleistet eine gleichmäßige Flüssigkeitsverteilung und kontrollierte Durchflussraten für eine präzise Temperaturregelung in industriellen Prozessen. Das Netz ist für den Betrieb innerhalb bestimmter Parameter ausgelegt, einschließlich Nenndurchmessern von DN50 bis DN300 (ISO 6708), Betriebsdrücken von 1,0–1,6 MPa und einem Prüfdruck von 2,4 MPa. Die Betriebstemperaturen liegen zwischen 0 und 60 °C, mit Durchflussraten von 100 bis 500 m³/h. Der Druckverlust wird zwischen 0,05 und 0,15 MPa gehalten, um die Kühleffizienz zu gewährleisten. Die Rohrwanddicke variiert von 3,0 bis 8,0 mm (ISO 4200), und die Materialgüten umfassen Edelstahl 304 bis 316L (ASTM A312) sowie Kohlenstoffstahl, PVC und Kupfer. Die Oberflächenrauheit beträgt ≤0,8 μm Ra (ISO 4287), und das Gewicht liegt zwischen 50 und 500 kg. Die Leckrate beträgt ≤0,01 mL/min, und die Korrosionsbeständigkeit wird durch einen Salzsprühtest von ≥1000 Stunden (ASTM B117) verifiziert. Diese Werte sind Referenzbereiche des Verzeichnisses und müssen für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten bestätigt werden. Das Design des Netzes, einschließlich Rohrdurchmesser, Layout und Ventilplatzierung, bestimmt die Durchflussverteilung, Druckabfälle und Kühleffizienz in verschiedenen Abschnitten des laminaren Kühlsystems. Die richtige Auswahl erfordert die Berücksichtigung von Fluideigenschaften, Systemdruck, Temperatur und Umgebungsfaktoren. Die Verifizierung der Konformität mit Normen wie ISO 6708, ISO 4200, ASTM A312, ISO 4287 und ASTM B117 sollte vom Lieferanten angefordert werden. Wartungssignale umfassen Druckverlust, der die angegebenen Grenzwerte überschreitet, sichtbare Korrosion oder Leckage. Versagensgrenzen werden durch Betriebsbedingungen außerhalb der angegebenen Bereiche definiert, die zu thermischer Ausdehnung, Dichtungsverschlechterung oder strukturellem Versagen führen können.

Funktionsprinzip

Das Rohrleitungsnetz funktioniert durch die Schaffung eines geschlossenen oder offenen Flüssigkeitskreislaufs, in dem Kühlflüssigkeit unter kontrolliertem Druck durch Rohre gepumpt wird. Das Design des Netzes, einschließlich Rohrdurchmesser, Layout und Ventilplatzierung, bestimmt die Durchflussverteilung, Druckabfälle und Kühleffizienz in verschiedenen Abschnitten des laminaren Kühlsystems. Die Flüssigkeit wird von der Versorgungsquelle zu den Kühlzonen und zurück zum Reservoir transportiert, wodurch eine gleichmäßige Verteilung und kontrollierte Durchflussraten gewährleistet werden. Das System verlässt sich auf Pumpen, um den Druck aufrechtzuerhalten, und Ventile, um den Durchfluss zu regulieren. Die richtige Dimensionierung und Materialauswahl sind entscheidend, um übermäßigen Druckverlust zu vermeiden und eine effektive Kühlung zu gewährleisten. Das Netz muss innerhalb der angegebenen Temperatur- und Druckbereiche betrieben werden, um thermische Ausdehnung und Dichtungsverschlechterung zu verhindern. Eine regelmäßige Überwachung von Druck, Durchfluss und Leckage ist erforderlich, um Probleme frühzeitig zu erkennen. Die Leistung des Systems wird durch die physikalischen Eigenschaften der Flüssigkeit, die Rohrrauheit und das Layout des Netzes beeinflusst. Die Verifizierung der Designparameter und die Einhaltung von Normen sind für einen zuverlässigen Betrieb unerlässlich.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
NenndurchmesserDN50–DN300 mmDetermines flow capacity and compatibility with pumps and valves.ISO 6708
Betriebsdruck1.0–1.6 MPa
Prüfdruck2.4 MPaHydrostatic test pressure for shell integrity.
Betriebstemperatur0–60 °CAbove 60°C may cause thermal expansion and seal degradation.
Durchflussrate100–500 m³/hRequired for effective cooling of laminar flow.
Druckverlust0.05–0.15 MPaExcessive loss reduces cooling efficiency.
Wanddicke3.0–8.0 mmThicker wall for higher pressure ratings.ISO 4200
Werkstoff304–316L316L for corrosion resistance in cooling water.ASTM A312
Oberflächenrauheit≤0.8 μm RaSmooth surface reduces fouling and pressure drop.ISO 4287
Gewicht50–500 kgAffects installation and support requirements.
Leckrate≤0.01 mL/minEnsures no fluid loss in closed loop.
Korrosionsbeständigkeit≥1000 hSalt spray test duration without pitting.ASTM B117

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Edelstahl Kohlenstoffstahl PVC Kupfer

Komponenten / BOM

Components / BOM
  • Gerade Rohre
    Primärleitungen für den Fluidtransport zwischen Systemkomponenten
    Material: Edelstahl
  • Rohrverbindungen
    Verbindet Rohre, ändert die Richtung oder modifiziert die Strömungseigenschaften (Bögen, T-Stücke, Reduzierstücke)
    Material: Kohlenstoffstahl
  • Ventile
    Steuerung, Regelung oder Absperrung des Fluidflusses im Netzwerk
    Material: Messing/Edelstahl
  • Rohrhalterungen/-aufhängungen
    Sichern und stabilisieren das Rohrleitungsnetz, verhindern Vibrationen und Spannungen
    Material: Stahl
  • Flansche und Dichtungen
    Erstellen abgedichtete Verbindungen zwischen Rohrabschnitten und Systemkomponenten
    Material: Stahl/Gummi

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Korrosionsbedingte Wanddickenabnahme durch chloridinduzierte Spannungsrisskorrosion in Edelstahl 316L Plötzlicher Rohrbruch bei 12,7 bar Betriebsdruck Installation von Opferanoden aus Zink mit 0,85V kathodischem Schutzpotential und Aufrechterhaltung eines Fluid-pH-Werts von 8,5-9,2
Wasserschlag-Druckstoß von 23,4 bar durch schnellen Ventilschluss in 0,17 Sekunden Trennung von Rohrverbindungen an Flanschverbindungen, ausgelegt für 20,7 bar Installation von Druckstoßdämpfern mit 0,5 m³ Akkumulatorkapazität und Programmierung des Ventilschlusses auf mindestens 3,5 Sekunden

Technische Bewertung

Betriebsbereich
Betriebsbereich
2,0-15,0 bar
Belastungs- und Ausfallgrenzen
18,5 bar (Streckgrenze von ASTM A106 Grade B Kohlenstoffstahl bei 150°C)
Plastische Verformung aufgrund von Umfangsspannung, die die Streckgrenze des Materials überschreitet, berechnet nach der Barlow-Formel: σ_h = (P × D) / (2 × t), wobei P=18,5 bar, D=50,8 mm, t=3,91 mm
Fertigungskontext
Rohrleitungsnetz wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Industrielles Ökosystem und Lieferkette

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:0 bis 10 bar (ü)
Durchflussrate:Bis zu 500 m³/h
Betriebstemperatur:-20°C bis 120°C
Montage- und Anwendungskompatibilität
Wasser-Glykol-GemischeIndustrielle KühlöleKorrosionsgehemmtes Wasser
Nicht geeignet: Hochkorrosive Säuren (z.B. Salzsäure, Schwefelsäure)
Auslegungsdaten
  • Erforderliche Kühlleistung (kW)
  • Zulässiger Systemdruckverlust (bar)
  • Fluidviskosität und -dichte bei Betriebstemperatur

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Korrosion unter Isolierung (CUI)
Ursache: Feuchtigkeitseintritt unter der Isolierung führt zu lokaler Korrosion, oft beschleunigt durch Chloridpräsenz oder saure Bedingungen.
Ermüdungsrissbildung an Schweißnähten
Ursache: Zyklische Belastungen durch thermische Ausdehnung/Kontraktion, Vibration oder Druckschwankungen, verstärkt durch schlechte Schweißnahtgeometrie oder Eigenspannungen.
Wartungsindikatoren
  • Sichtbare Leckagen oder Feuchtigkeitsaustritt an Flanschen, Ventilen oder Formstücken
  • Abnormale Vibrationen oder hörbares Hämmern (Wasserschlag) im System
Technische Hinweise
  • Einführung eines umfassenden Managementsystems für Korrosion unter Isolierung (CUI), einschließlich regelmäßiger Isolationsinspektion und Entfernung in Hochrisikobereichen.
  • Konstruktion und Instandhaltung geeigneter Rohraufhängungen und Dehnungsausgleicher zur Beherrschung thermischer Spannungen sowie Anwendung ermüdungsbeständiger Schweißverfahren für kritische Verbindungen.

Konformität und Fertigungsnormen

Referenznormen
ANSI/ASME B31.3 - ProzessrohrleitungenDIN EN 10204 - Metallische Erzeugnisse, Arten von Prüfbescheinigungen
Fertigungsgenauigkeit
  • Wanddicke: +/-10% der Nenndicke
  • Außendurchmesser: +/-1% des Nenndurchmessers
Qualitätsprüfung
  • Hydrostatischer Drucktest
  • Sicht- und Maßprüfung

Hersteller von Rohrleitungsnetz

Herstellerprofile mit passender Produktionsfähigkeit in China.

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

LieferketteVerwandte Produkte und Komponenten

Landmaschinen

Maschinen und Geräte, die in der Landwirtschaft eingesetzt werden, um Effizienz und Produktivität zu steigern.

Spezifikationen ansehen ->
All-Terrain-Kran

Ein mobiler Kran, der sowohl auf befestigten Straßen als auch auf rauem Gelände eingesetzt werden kann und über hervorragende Mobilität und Hubfähigkeiten verfügt.

Spezifikationen ansehen ->
Gelenkkipper

Ein schweres Offroad-Fahrzeug mit einem Gelenk zwischen Kabine und Mulde für verbesserte Manövrierfähigkeit auf unebenem Gelände.

Spezifikationen ansehen ->
Asphaltverteiler

Ein spezielles Fahrzeug oder Anhänger montierte Maschine, die flüssigen Asphalt (Bitumen) gleichmäßig auf Straßenoberflächen während des Straßenbaus und der Instandhaltung sprüht.

Spezifikationen ansehen ->

Häufige Fragen

Welche Materialien sind für das Rohrleitungsnetz verfügbar?

Das Rohrleitungsnetz kann aus Edelstahl (Güten 304 bis 316L), Kohlenstoffstahl, PVC oder Kupfer hergestellt werden. Die Materialgüte beeinflusst die Korrosionsbeständigkeit und die Eignung für die Kühlflüssigkeit. Bestätigen Sie die spezifische Materialgüte mit dem Lieferanten für Ihre Anwendung.

Was ist der Betriebsdruckbereich?

Der Betriebsdruck ist mit 1,0 bis 1,6 MPa angegeben, mit einem Prüfdruck von 2,4 MPa. Diese Werte sind Referenzbereiche; verifizieren Sie die genauen Nennwerte für Ihr Modell mit dem Hersteller.

Wie wird das Rohrleitungsnetz auf Leckagen getestet?

Die Leckrate ist mit ≤0,01 mL/min angegeben, getestet. Dies gewährleistet keinen Flüssigkeitsverlust im geschlossenen Kreislauf. Fordern Sie Testzertifikate vom Lieferanten an, um die Konformität zu bestätigen.

Welche Wartungssignale deuten auf ein Problem hin?

Anzeichen für Probleme sind erhöhter Druckverlust über den angegebenen Bereich von 0,05–0,15 MPa, sichtbare Korrosion oder Leckage. Überwachen Sie auch Temperaturen über 60 °C, die zu thermischer Ausdehnung und Dichtungsverschlechterung führen können.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
