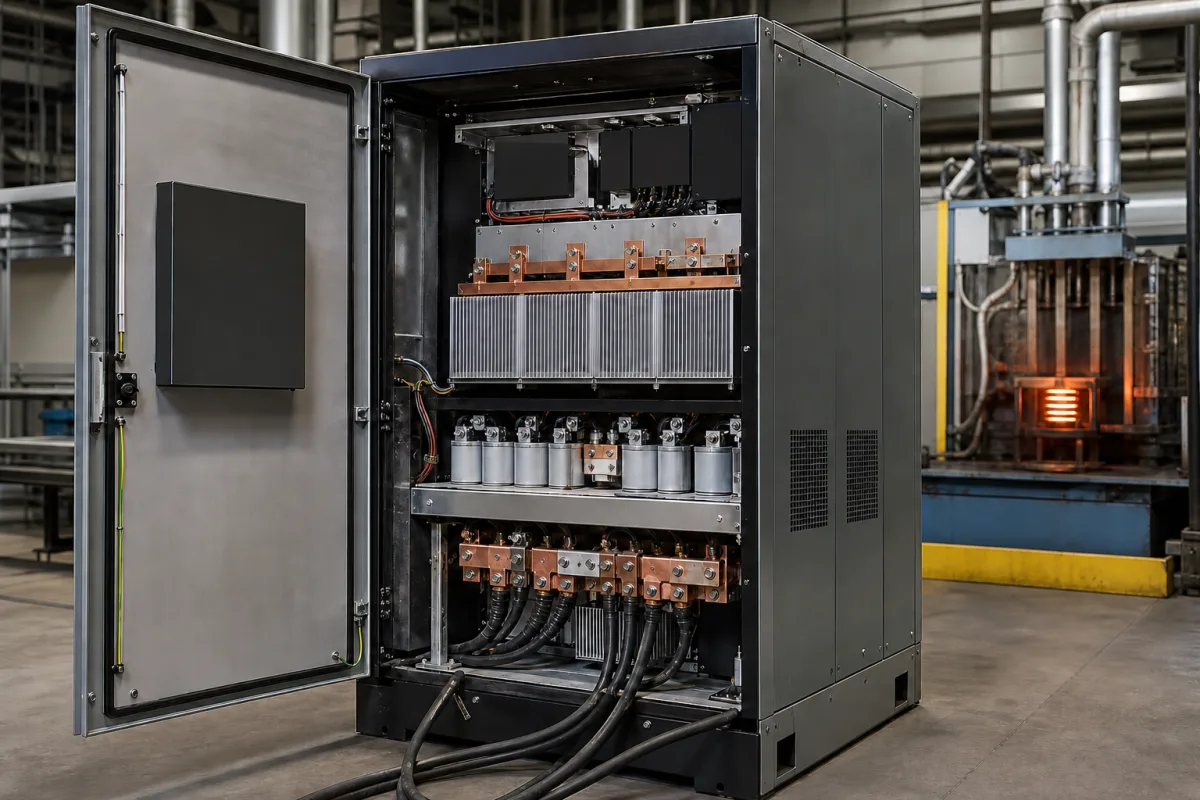

Stromversorgung/Wechselrichter

Die Stromversorgung/der Wechselrichter ist eine kritische Teilsystem innerhalb einer Induktionserwärmungsstation. Sie nimmt standardmäßige Netzspannung auf, wandelt sie in Gleichstrom um und invertiert sie dann in hochfrequente Wechselspannung (typischerweise 1-400 kHz), um die Induktionsspule anzutreiben. Dies ermöglicht eine präzise Steuerung von Heizleistung, Frequenz und Zeit für Metallverarbeitungsanwendungen. Das Gerät arbeitet typischerweise mit einer Eingangsspannung von 3×380 V AC ±10% (gemäß IEC 60038), andere Spannungen auf Anfrage. Die Ausgangsleistung ist im Bereich von 15–60 kW wählbar, und die Ausgangsfrequenz ist von 1–100 kHz einstellbar für Lastanpassung. Der Wirkungsgrad beträgt mindestens 90% bei Volllast (gemäß IEC 60034-2-1), und der Leistungsfaktor beträgt mindestens 0,95 bei Nennlast (gemäß IEC 61000-3-2). Der Ausgangsstrombereich beträgt 100–600 A (Spitzenwert). Die Kühlung erfolgt mit Wasser bei einem Durchfluss von 10–20 l/min. Der Betriebstemperaturbereich liegt bei -10 bis 45°C (Leistungsreduzierung über 40°C) gemäß IEC 60721-3-3, die Lagertemperatur bei -20 bis 60°C gemäß IEC 60721-3-1 und die Luftfeuchtigkeit bis zu 95% relative Luftfeuchtigkeit ohne Kondensation gemäß IEC 60721-3-3. Die Schutzart ist IP54–IP65 gemäß IEC 60529, höhere auf Anfrage. Das Gewicht liegt je nach Leistungsklasse zwischen 80–150 kg, und die typischen Abmessungen für ein 30-kW-Gerät betragen 600×800×1200 mm (B×H×T). Verwendete Materialien umfassen Siliziumstahl-Lamellen, Kupferwicklungen, Aluminium-Kühlkörper, Keramikkondensatoren und Epoxidharz-Isolation. Dieser Verzeichniseintrag liefert Referenzdaten; modellspezifische Werte und Normen müssen mit dem Hersteller oder Lieferanten verifiziert werden.
