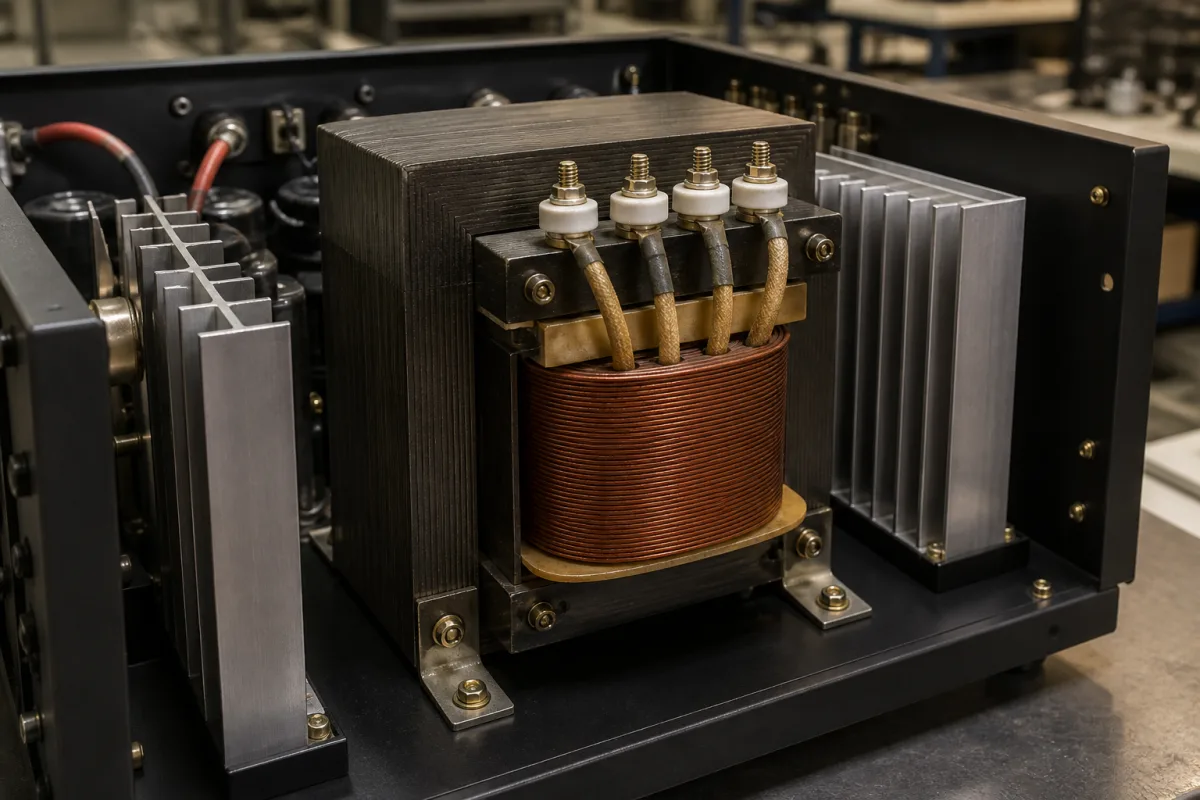

Technische Definition
Der Ausgangsübertrager ist eine kritische Komponente in Leistungsverstärkern, insbesondere in Röhrenverstärkern. Er dient als Impedanzanpassungsgerät zwischen der hochohmigen Ausgangsstufe des Verstärkers und der niederohmigen Lautsprecherlast. Er transformiert Spannungs- und Strompegel und bietet gleichzeitig eine Gleichstromisolierung zwischen der Verstärkerschaltung und dem Lautsprecher, um zu verhindern, dass Gleichstrom die Lautsprecherschwingspule beschädigt. In Audioanwendungen beeinflusst er auch den Frequenzgang und die Übertragungseffizienz. Dieser Verzeichniseintrag deckt Ausgangsübertrager ab, die in der Herstellung elektrischer Geräte verwendet werden, insbesondere für Audio-Leistungsverstärkung. Der Übertrager besteht aus Primär- und Sekundärwicklungen, die um einen laminierten Eisenkern gewickelt sind, typischerweise mit Siliziumstahl-Lamellen und Kupferdraht. Zu den wichtigsten Parametern gehören Nennleistung (10–100 W), Primärimpedanz (2,5–10 kΩ), Sekundärimpedanz (4–16 Ω), Frequenzgang (20–20000 Hz ±1 dB), Einfügungsdämpfung (≤0,5 dB bei Nennleistung), Verzerrung (≤0,1 % THD bei 1 kHz, Nennleistung), Isolationswiderstand (≥100 MΩ zwischen Wicklungen und Kern bei 500 V DC), Spannungsfestigkeit (≥1,5 kV Primär zu Sekundär, 1 min), Betriebstemperatur (-40–85 °C, Derating über 70 °C), Kernmaterial (kornorientiertes Siliziumstahl, z. B. Z11 nach JIS C 2552) und Gewicht (0,5–5 kg). Diese Werte sind typische Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Die Auswahl des Ausgangsübertragers basiert auf der Ausgangsimpedanz der Verstärkerstufe, der Lautsprecherlast und der erforderlichen Leistungshandhabung. Vor der Beschaffung müssen die Spezifikationen des Übertragers mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden. Die Leistung des Übertragers beeinflusst den Frequenzgang, die Verzerrung und die Übertragungseffizienz des Verstärkers. Eine ordnungsgemäße Installation und Wartung sind entscheidend für einen zuverlässigen Betrieb. Anzeichen für einen Ausfall können Überhitzung, hörbares Brummen oder reduzierte Ausgangsleistung sein. Der Übertrager sollte innerhalb seiner Nennparameter betrieben werden, um Schäden zu vermeiden. Dieses Verzeichnis bietet neutrale Informationen für Beschaffung und Verifizierung.
Funktionsprinzip
Der Ausgangsübertrager arbeitet nach dem Prinzip der elektromagnetischen Induktion. Er besteht aus Primär- und Sekundärwicklungen, die um einen laminierten Eisenkern gewickelt sind. Der Wechselstrom aus der Ausgangsstufe des Verstärkers fließt durch die Primärwicklung und erzeugt ein sich änderndes Magnetfeld im Kern. Dies induziert eine entsprechende Spannung in der Sekundärwicklung, die den Lautsprecher antreibt. Das Windungsverhältnis zwischen den Wicklungen bestimmt das Impedanztransformationsverhältnis (typischerweise von mehreren tausend Ohm auf 4–16 Ohm).
