Präzisions-Linearführung / Laufwagenblock

Auf Basis strukturierter CNFX-Herstellerprofile wird Präzisions-Linearführung / Laufwagenblock im Bereich Maschinen- und Anlagenbau anhand von Standardkonfiguration bis Schwerlastanforderung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Präzisions-Linearführung / Laufwagenblock wird durch die Baugruppe aus Schlittenaufnahme und Umlaufkugel-/Rollensatz beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein präzisionsmechanisches Bauteil, das eine glatte, reibungsarme Linearbewegung entlang einer festen Schiene ermöglicht.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

Technische Definition

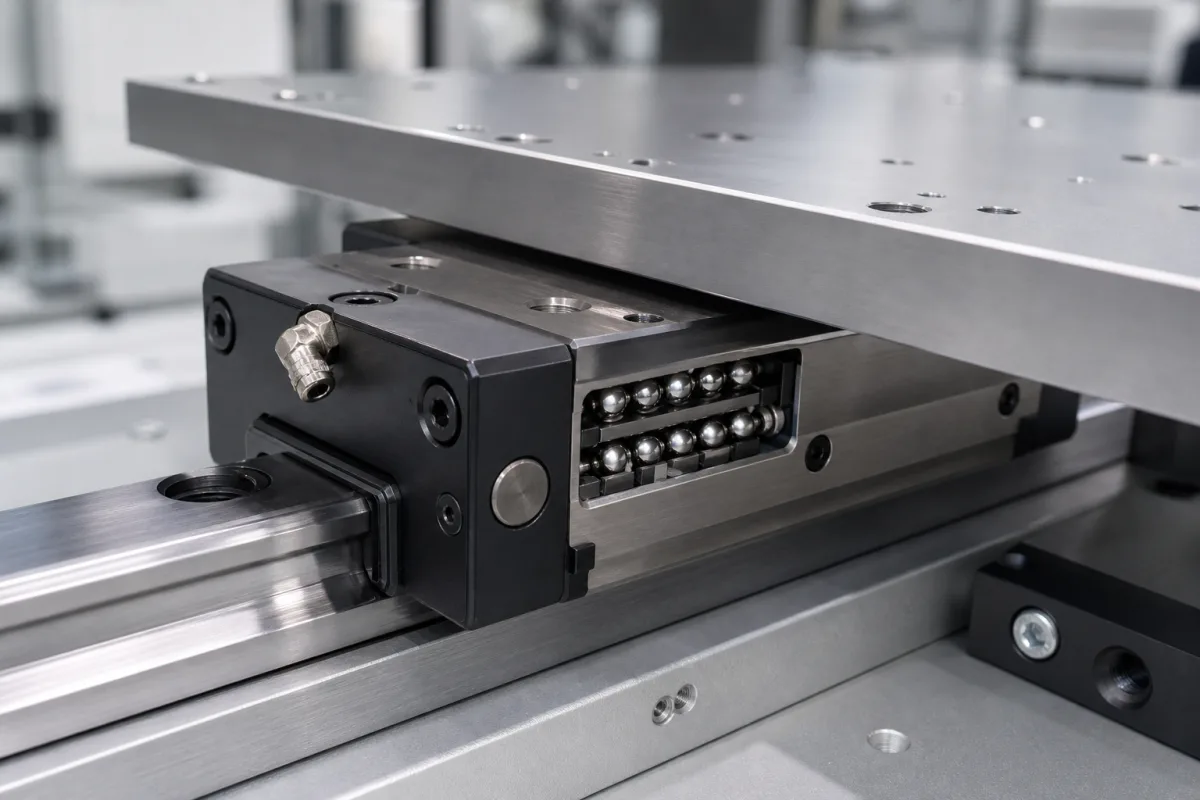

Ein kritisches Bauteil innerhalb des Präzisionsspalt-Einstellsystems. Die Präzisions-Linearführung / der Laufwagenblock besteht aus einem Laufwagen (Laufwagenblock), der sich entlang einer präzisionsgeschliffenen Schiene (Linearführung) bewegt. Er gewährleistet eine genaue Positionierung und wiederholbare Linearbewegung mit minimaler Reibung und Spiel, was eine präzise Spaltkontrolle zwischen Systemkomponenten ermöglicht.

Funktionsprinzip

Der Laufwagenblock beherbergt umlaufende Kugel- oder Rollenlager, die sich entlang präziser Laufbahnen in der Führungsschiene bewegen. Während sich der Block bewegt, zirkulieren die Wälzkörper durch lasttragende und Rückführwege, wodurch eine glatte, reibungsarme Linearbewegung mit hoher Steifigkeit und Tragfähigkeit bereitgestellt wird.

Hauptmaterialien

Hochlegierter Chromstahl für Wälzlager (z.B. GCr15/52100) Einsatzgehärteter Stahl Edelstahl (für Korrosionsbeständigkeit)

Komponenten / BOM

Schlittenaufnahme
Das Hauptstrukturgehäuse des Blocks, das interne Komponenten aufnimmt und Montageanschlüsse bereitstellt.
Material: Stahl
Umlaufkugel-/Rollensatz
Die umlaufenden Elemente (Kugeln oder Rollen), die sich in den Laufbahnen bewegen, um eine gleichmäßige lineare Bewegung zu gewährleisten.
Material: Wälzlagerstahl
Enddichtung / Abstreifer
Dichtet an den Enden des Blocks ab, um die Schmierung zu halten und Verunreinigungen wie Staub und Späne auszuschließen.
Material: Synthetischer Gummi oder Polyurethan
Schmiernippel
Ein Anschluss (z.B. Schmiernippel) zum Einführen von Schmiermittel in die Laufbahnen des Lagers.
Material: Stahl oder Messing

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Eindringen von Kontaminationspartikeln (ISO 4406 Klasse 21/19/16 oder größer) mit einem Durchmesser von mehr als 14 μm → Dreikörper-Abrasion, die Laufbahnabschuppung und erhöhten Rollwiderstand verursacht (Reibungskoeffizient >0,005) → Integrierte Labyrinthdichtungen mit 0,05 mm Spalt, Überdruckspülsystem mit Aufrechterhaltung eines Differenzdrucks von 0,2 bar
Thermische Zyklen zwischen -20°C und 120°C mit einer Rate von >5°C/min → Differenzielle thermische Ausdehnung, die Vorspannungsverlust und Positionsgenauigkeitsverschlechterung (>10 μm Abweichung) verursacht → Materialpaarung mit angepasstem Wärmeausdehnungskoeffizienten (z.B. Aluminiumblock mit Stahlschiene unter Verwendung von Invar-Einsätzen), aktive thermische Kompensation mit Sensoren mit 0,1°C Auflösung

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,1-100 m/s Lineargeschwindigkeit, -20°C bis 120°C Betriebstemperatur, 0,5-50 kN Tragfähigkeit
Belastungs- und Ausfallgrenzen
Kugel-/Rollenkontaktspannung überschreitet 3,5 GPa (Streckgrenze von GCr15 Lagerstahl), Schmierfilmdicke fällt unter 0,1 μm (Grenzschmierungsschwelle), Vorspannungsverlust überschreitet 20 % des Anfangswerts
Hertzsche Pressung, die die Streckgrenze des Materials überschreitet, verursacht plastische Verformung; Versagen der elastohydrodynamischen Schmierung führt zu adhäsivem Verschleiß; thermische Ausdehnungsdifferenz zwischen Block-/Schienenmaterialien mit einem Differenzkoeffizienten von mehr als 15 μm/(m·K)
Fertigungskontext
Präzisions-Linearführung / Laufwagenblock wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Präzisions-Linearführung Laufwagenblock Linearlager DIN 645 CNC-Führung Automatisierungstechnik Präzisionsmechanik

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Präzisionsspalteinstellsystem
Integrationsdetails ansehen

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme
Nachgelagerte Anwendungen
Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen
Traglast:Max. statische Last: 10-50 kN je nach Größe, Max. dynamische Last: 5-25 kN
Verstellbereich / Reichweite:Max. Geschwindigkeit: 5 m/s, Beschleunigung: max. 50 m/s², Vorspannungsklassen: C0 (normales Spiel) bis C3 (hohe Vorspannung)
Einsatztemperatur:-20°C bis +80°C (Standard), -40°C bis +120°C (Sonderausführungen)
Montage- und Anwendungskompatibilität
Werkzeugmaschinenanwendungen (CNC-Fräsmaschinen, Drehmaschinen)Automatisierte MontagesystemePräzisionsmessgeräte
Nicht geeignet: Umgebungen mit hoher Partikelbelastung ohne Schutzabdichtungen (z.B. Gießereien, Holzbearbeitung mit starkem Sägestaub)
Auslegungsdaten
  • Maximale Last (statisch und dynamisch) in Newton
  • Erforderliche Verfahrlänge und Genauigkeit (Positionierwiederholgenauigkeit in Mikrometern)
  • Montagekonfiguration und Platzbeschränkungen (Blockgröße, Schienenlänge, Befestigungslochbild)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Verschleiß und Fressen der Führungsschienen
Cause: Eindringen von Verunreinigungen (Staub, Schmutz, Metallpartikel), die zu abrasivem Verschleiß führen, unzureichende Schmierung oder Fehlausrichtung, die eine ungleichmäßige Lastverteilung und Metall-auf-Metall-Kontakt verursacht.
Ermüdung/Abschuppung von Kugel- oder Rollenlagern
Cause: Übermäßige Vorspannung oder Überlastung über die Konstruktionsgrenzen hinaus, zyklische Belastung durch hochfrequente Hin- und Herbewegung oder Materialfehler in Lagerkomponenten, die zu Oberflächenermüdung und Grübchenbildung führen.
Wartungsindikatoren
  • Hörbares Schleif-, Klick- oder erhöhtes Geräusch während der Linearbewegung, was auf Kontamination, Schmutzmangel oder Lagerschäden hinweist.
  • Sichtbare Riefen, Verfärbungen (Anlaufen durch Überhitzung) oder übermäßiges Spiel/Schwanken im Laufwagenblock, was auf Verschleiß, Fehlausrichtung oder Schmierungversagen hindeutet.
Technische Hinweise
  • Strikte Kontaminationskontrolle umsetzen: Schutzabdeckungen oder Balg verwenden, saubere Montageumgebungen beibehalten und geeignete Dichtungen anwenden, um das Eindringen abrasiver Partikel in das Führungssystem zu verhindern.
  • Schmierung optimieren: Herstellerspezifikationen für Schmiermitteltyp und -häufigkeit einhalten, automatische Schmiersysteme verwenden, wenn möglich, und Schmierintervalle basierend auf Betriebsbedingungen (Geschwindigkeit, Last, Temperatur) überwachen.
