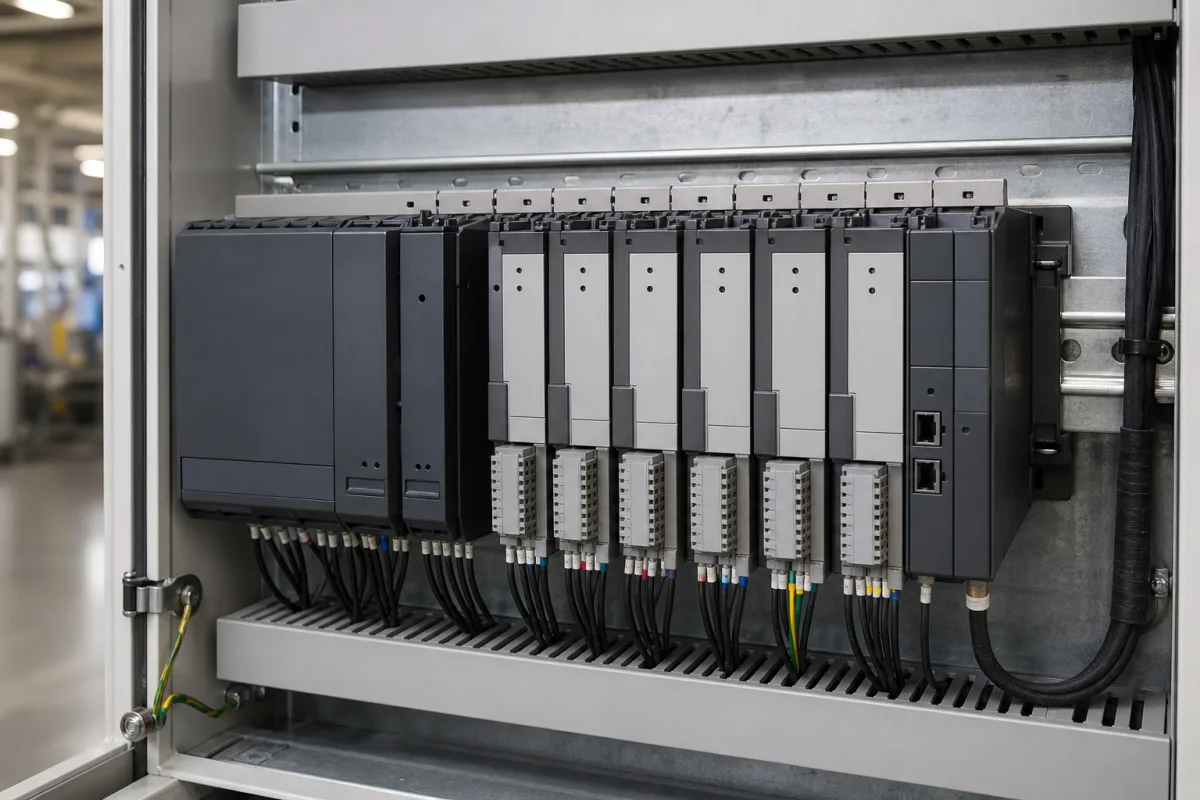

Speicherprogrammierbare Steuerung (SPS) Rack

Das SPS-Rack ist eine kritische Montage- und Organisationskomponente im zentralen Schaltschrank und bietet ein standardisiertes, modulares Gehäuse für die Installation der zentralen Verarbeitungseinheit (CPU), Ein-/Ausgangsmodule (I/O), Kommunikationsmodule und Netzteile eines speicherprogrammierbaren Steuerungssystems. Es gewährleistet korrekte elektrische Verbindungen, mechanische Stabilität und Wärmemanagement für zuverlässige industrielle Automatisierungssteuerung. Das Rack besteht typischerweise aus verzinktem Stahl oder Aluminiumlegierung, die jeweils Haltbarkeit oder Leichtigkeit bieten. Es verfügt über eine Rückwand mit standardisierten Steckplätzen und Steckverbindern, die die elektrische Kommunikation zwischen Modulen erleichtert. Die Anzahl der Steckplätze reicht von 4 bis 12 und bestimmt die maximale Anzahl installierbarer Module. Die Rückwand-Nennstrom beträgt 10–20 A und gewährleistet eine ausreichende Stromversorgung der Module; unzureichender Strom kann zu Spannungseinbrüchen führen. Die Betriebsspannung beträgt 24 V DC ±10 %, Standard für SPS-Systeme. Das Rack arbeitet in einem Temperaturbereich von -40 bis 85 °C, geeignet für erweiterte industrielle Umgebungen, und kann im gleichen Bereich gelagert werden. Es hält einer relativen Luftfeuchtigkeit von 5–95 % ohne Kondensation stand, da Kondensation Kurzschlüsse verursachen kann. Die Schutzart variiert von IP20 für Schaltschrankmontage bis IP65 für den eigenständigen Einsatz gemäß IEC 60529. Das Gewicht reicht von 1,5 bis 5,0 kg und beeinflusst Montage und Handhabung. Die Abmessungen (B x H x T) betragen 200–600 mm x 100–300 mm x 50–150 mm und müssen in den Schaltschrank passen. Diese Werte sind Verzeichnis-Referenzbereiche; verifizieren Sie modellspezifische Spezifikationen mit dem Hersteller oder Lieferanten.

Das Rack bietet eine Rückwand mit standardisierten Steckplätzen und Steckverbindern. Wenn SPS-Module in diese Steckplätze eingesetzt werden, verbinden sie sich elektrisch mit einem gemeinsamen Daten-/Steuerbus und Stromverteilungssystem auf der Rückwand, sodass die CPU mit allen angeschlossenen I/O- und Spezialmodulen kommunizieren und diese steuern kann. Die Rückwand gewährleistet Signalintegrität und Stromversorgung, während die mechanische Struktur Stabilität und Wärmemanagement bietet. Das Design des Racks ermöglicht modulare Erweiterung und einfache Wartung, da Module hinzugefügt oder ausgetauscht werden können, ohne das gesamte System zu unterbrechen.
