Rotationsspindel

Auf Basis strukturierter CNFX-Herstellerprofile wird Rotationsspindel im Bereich Maschinen- und Anlagenbau anhand von Maximale Drehzahl bis Drehmomentkapazität eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Rotationsspindel wird durch die Baugruppe aus Spindelwelle und Lagerbaugruppe beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Die rotierende Wellenkomponente in einem Präzisionsdrehfutter, die die Drehbewegung für Werkstückhalterung und Bearbeitungsvorgänge bereitstellt.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

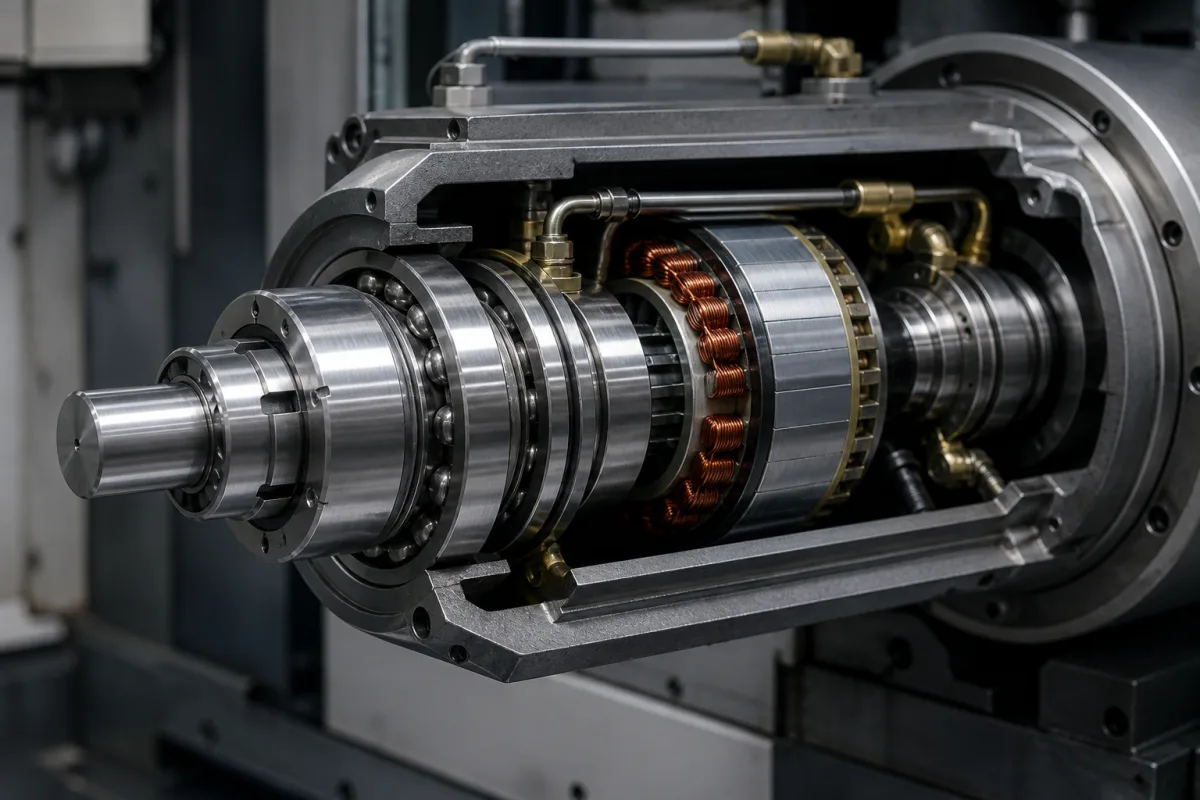

Rotationsspindel in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Rotationsspindel

Technische Definition

Eine Rotationsspindel ist das zentrale rotierende Element eines Präzisionsdrehfutters, das für die Übertragung von Drehmoment und Drehbewegung von der Werkzeugmaschine auf das Werkstück verantwortlich ist. Sie dient als Schnittstelle zwischen dem stationären Körper des Futter und dem rotierenden Werkstück und ermöglicht präzise Winkelpositionierung und kontinuierliche Rotation während Bearbeitungsvorgängen wie Drehen, Fräsen und Schleifen. Die Spindel wird typischerweise von einem Motor angetrieben, entweder über ein Getriebe oder Direktantrieb, und rotiert in Präzisionslagern. Sie überträgt die Rotationskraft auf die Futterbacken oder den Spannzangenmechanismus, der das Werkstück klemmt. Die Spindel hält die Rotationsgenauigkeit und Stabilität aufrecht, während sie axiale und radiale Lasten während der Bearbeitung unterstützt. Zu den wichtigsten Parametern gehören maximale Drehzahl (6000–12000 U/min), Drehmomentkapazität (50–200 N·m), radialer Rundlauf (0,005–0,02 mm nach ISO 230-1), axialer Rundlauf (0,01–0,03 mm nach ISO 230-1), Betriebsdruck (1,0–1,6 MPa), maximale Betriebstemperatur (70–120 °C), IP-Schutzart (IP54–IP65 nach IEC 60529), Spindelkegel (BT40–BT50 nach ISO 7388), Lagertyp (Schrägkugellager nach DIN 628) und Gewicht (50–150 kg). Zu den hinterlegten Materialien gehören hochfester legierter Stahl und Präzisionswälzlagerstahl. Diese Werte sind Referenzbereiche und müssen mit dem rechtlichen Hersteller oder Lieferanten für das spezifische Modell und die Anwendung verifiziert werden. Die aufgeführten Normen sind Beschaffungsreferenzen und implizieren keine Zertifizierung oder Konformität.

Funktionsprinzip

Die Rotationsspindel wird von einem Motor angetrieben, oft über ein Getriebe oder Direktantrieb, und rotiert in Präzisionslagern. Sie überträgt die Rotationskraft auf die Futterbacken oder den Spannzangenmechanismus, der das Werkstück klemmt. Die Spindel hält die Rotationsgenauigkeit und Stabilität aufrecht, während sie axiale und radiale Lasten während der Bearbeitung unterstützt. Höhere Drehzahlen reduzieren das Bearbeitungsdrehmoment, und das Überschreiten der Drehmomentkapazität verursacht Spindeldurchbiegung. Geringerer Rundlauf verbessert die Bearbeitungsgenauigkeit. Das Überschreiten der maximalen Betriebstemperatur verschlechtert die Lagerschmierung. Der Spindelkegel bestimmt die Werkzeughalterkompatibilität, und der Lagertyp ist Schrägkugellager für hohe Drehzahl und Steifigkeit. Schwerere Spindeln erhöhen die Maschinenträgheit.

Hauptmaterialien

Hochfester Legierungsstahl, Präzisionslagerstahl

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Maximale Drehzahl	6000–12000 rpm	Higher speed reduces machining torque
Drehmomentkapazität	50–200 N·m	Exceeding capacity causes spindle deflection
Rundlauf	0.005–0.02 mm	Tighter runout improves machining accuracyISO 230-1
Axialer Rundlauf	0.01–0.03 mm	Affects face machining precisionISO 230-1
Betriebsdruck	1.0–1.6 MPa
Maximale Betriebstemperatur	70–120 °C	Exceeding temperature degrades bearing lubrication
Schutzart	IP54–IP65	Higher rating for coolant and dust exposureIEC 60529
Spindelkegel	BT40–BT50	Determines tool holder compatibilityISO 7388
Lagerart	Angular contact	Angular contact for high speed and rigidityDIN 628
Gewicht	50–150 kg	Heavier spindle increases machine inertia

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Spindelwelle
Hauptrotierender Körper zur Drehmomentübertragung
Material: Hochfester Legierungsstahl
Lagerbaugruppe
Unterstützt Rotationsbewegung mit minimaler Reibung und Rundlaufabweichung
Material: Präzisionslagerstahl
Kegelanschluss
Verbinder zwischen Spindel und Spannfutter oder Werkzeughalter
Material: Gehärteter Werkzeugstahl
Spindelkegel
Der innere Konus, der die Werkzeugaufnahme aufnimmt; er bestimmt, welche Werkzeuge passen.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	0 bis 10 bar
Weitere Spezifikationen:	Max. Drehzahl: 10.000 U/min, Schwingungstoleranz: <5 µm
Betriebstemperatur:	-20°C bis 120°C

Montage- und Anwendungskompatibilität

Kühlschmierstoffe (wasserbasiert)DruckluftSchmieröle (ISO VG 32-68)

Nicht geeignet: Abrasive Schleifmittelumgebungen mit >10 % Feststoffkonzentration

Auslegungsdaten

Werkstückdurchmesser (mm)
Erforderliches Drehmoment (Nm)
Betriebsdrehzahlbereich (U/min)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0-8000 U/min bei 0,5-15 N·m Drehmoment, 20-80°C Betriebstemperatur, 0,1-10 µm radiale Rundlauftoleranz

Belastungs- und Ausfallgrenzen

Überschreitet 8500 U/min, was Zentrifugalkraft > 1,5× Streckgrenze verursacht, überschreitet 90°C, was Lagerschmierviskosität < 40 cSt verursacht, überschreitet 15 µm radiale Rundlaufabweichung, was dynamische Unwucht > ISO G2.5-Güte verursacht

Ermüdungsbruch durch wechselnde Biegespannungen über 400 MPa bei kritischer Drehzahlresonanz, thermische Ausdehnungsdifferenz über 15 µm Spielraum verursacht Fressen, Hertzsche Kontaktspannung > 1800 MPa verursacht Lagerausbröckelung

Fertigungskontext

Rotationsspindel wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Lagerermüdungsbruch

Ursache: Zyklische Belastung, die die Materialermüdungsgrenze aufgrund von Unwucht, Fehlausrichtung oder falscher Vorspannung überschreitet, was zu unterirdischer Rissbildung und Ausbröckelung führt.

Wellenfrettingkorrosion

Ursache: Mikrobewegung zwischen Welle und Lagerinnenring unter Vibration oder thermischer Zyklisierung, die oxidativen Verschleiß und Verlust des Presssitzes verursacht.

Wartungsindikatoren

Hochfrequente Vibration (>4x Betriebsdrehzahl), die fortschreitende Lagerfehler anzeigt
Hörbares metallisches Schleifen oder Klicken während der Rotation, das fortgeschrittene Lagerverschlechterung nahelegt

Technische Hinweise

Präzisionslaserausrichtung während der Installation implementieren und nach thermischer Stabilisierung erneut prüfen, um parasitäre Lasten zu minimieren
Zustandsbasierte Schmierung mit ultraschallgeführter Nachschmierung etablieren, um optimale Schmierfilmdicke ohne Überfettung aufrechtzuerhalten

Konformität und Fertigungsnormen

Referenznormen

ISO 1940-1:2003 (Auswuchtgüteanforderungen für Rotoren)ANSI/ASME B5.50-2009 (Spindelanschlüsse - Werkzeugschaft)DIN 55027 (Spindelanschlüsse für Werkzeugmaschinen)

Fertigungsgenauigkeit

Radiale Rundlaufabweichung: ≤0,005 mm
Axiale Rundlaufabweichung: ≤0,01 mm

Qualitätsprüfung

Schwingungsanalyse für dynamisches Auswuchten
Koordinatenmessmaschine (KMM) für geometrische Genauigkeit

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Schmierstoffkontamination mit Partikeln > 5 µm → Abrasive Verschleiß erhöht radiales Spiel > 25 µm → Integriere 3 µm Absolutfilterung mit Druckdifferenzüberwachung bei 0,5 bar Schwellenwert

Resonanzschwingung bei 1,2× kritischer Drehzahl (6400 U/min) → Verstärkte Durchbiegung > 50 µm verursacht Kontakt mit Gehäuse → Implementiere aktive Magnetlager mit PID-Regelung, die < 5 µm Verschiebung aufrechterhält

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Rotationsspindel

1 Unternehmen führen dieses Produkt in ihrem eigenen Sortiment. Die Unternehmensangaben stammen von der jeweils eigenen Website; jede Karte nennt die Grundlage der Zuordnung.

Tanshing Accurate Industrial Co., Ltd.

· CN

Fertigt außerdem: Rotary Spindle Head、Rotary Table、Spindle Head und 2 weitere

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt

Bezeichnung auf der Website: “Rotary Spindle Head”
Quellseite ansehen ↗ tanshing.com · geprüft am 2026-09-18

Profil ansehen Anfrage senden

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Rotationsspindel

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Welche Funktion hat eine Rotationsspindel in einem Präzisionsdrehfutter?

Die Rotationsspindel ist das zentrale rotierende Element, das Drehmoment und Drehbewegung von der Werkzeugmaschine auf das Werkstück überträgt. Sie ermöglicht präzise Winkelpositionierung und kontinuierliche Rotation während Bearbeitungsvorgängen wie Drehen, Fräsen und Schleifen.

Was sind typische Drehzahl- und Drehmomentbereiche für eine Rotationsspindel?

Referenzbereiche für maximale Drehzahl sind 6000–12000 U/min und Drehmomentkapazität 50–200 N·m. Dies sind Verzeichnisbereiche und müssen für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten bestätigt werden.

Wie beeinflusst der radiale Rundlauf die Bearbeitungsgenauigkeit?

Der radiale Rundlauf ist ein Maß für die Rotationsgenauigkeit der Spindel. Geringerer Rundlauf (niedrigere Werte) verbessert die Bearbeitungsgenauigkeit. Der Referenzbereich ist 0,005–0,02 mm nach ISO 230-1, aber tatsächliche Werte müssen verifiziert werden.

Welche Normen werden für Rotationsspindelparameter referenziert?

Referenzierte Normen umfassen ISO 230-1 für Rundlauf, IEC 60529 für IP-Schutzart, ISO 7388 für Spindelkegel und DIN 628 für Lagertyp. Diese sind Beschaffungsreferenzen und implizieren keine Zertifizierung.
