Technische Definition

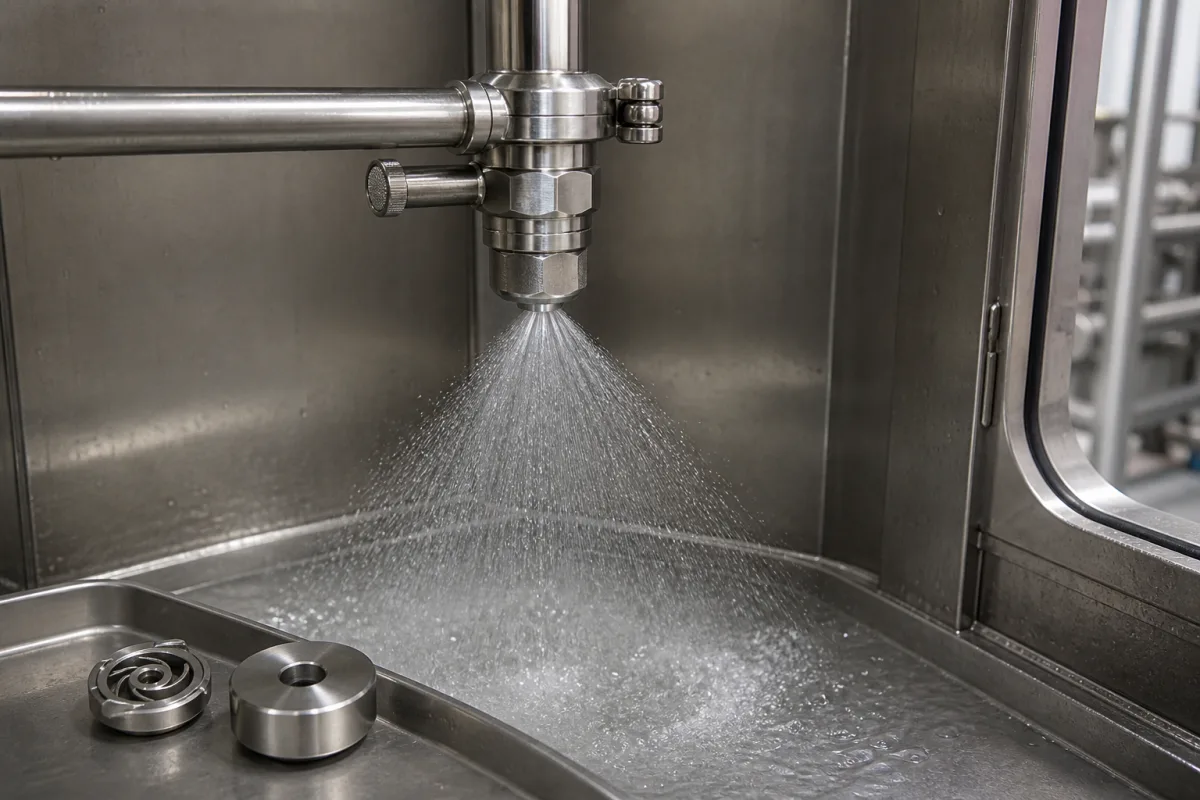

Die Sprühdüse oder der Düsenkopf ist das Endbauteil einer Sprühvorrichtung, das dafür verantwortlich ist, Flüssigkeit in Tröpfchen zu zerlegen und Sprühbild, Durchflussrate und Verteilung zu steuern. Es ist die kritische Schnittstelle, an der Flüssigkeit in einen Sprühnebel für Anwendungen wie Beschichten, Reinigen, Kühlen oder Befeuchten umgewandelt wird. Dieser Verzeichniseintrag umfasst generische Sprühdüsen und Düsenköpfe, die in der Maschinen- und Anlagenfertigung verwendet werden. Die Düse ist ein austauschbares Teil, das an eine Flüssigkeitsversorgungsleitung angeschlossen wird und so konstruiert ist, dass es eine bestimmte Sprühcharakteristik erzeugt. Typische Materialien umfassen Edelstahl, Messing, Keramik und technische Kunststoffe wie PTFE oder PEEK. Die Materialwahl beeinflusst chemische Beständigkeit, Verschleißfestigkeit und maximale Betriebstemperatur. Wichtige Parameter für die Auswahl sind Durchflussrate (0,5–5,0 l/min bei 0,4 MPa), Sprühwinkel (Vollkegel 60–120°), Tröpfchengröße (Sauter-Mittendurchmesser 50–500 µm bei 1,0 MPa), Anschlussgröße (BSP-Gewinde 1/8–1 Zoll), Betriebsdruck (1,0–1,6 MPa), maximale Temperatur (80–200 °C) und Gewicht (0,05–0,5 kg). Die Oberflächengüte (Ra 0,8–1,6 µm) ist kritisch für die Verstopfungsbeständigkeit. Die Toleranz der Durchflussrate beträgt ±5 % bei Referenzdruck. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Normen wie ISO 5167, ISO 9276-2, ISO 228-1, ASTM A276 und ISO 1302 werden für Messung und Verifizierung referenziert, implizieren jedoch keine Zertifizierung oder Konformität eines bestimmten Produkts. Bestätigen Sie immer modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten.
Funktionsprinzip
Flüssigkeit unter Druck wird durch eine präzise gefertigte Öffnung in der Düse gepresst. Die Geometrie der Öffnung und der internen Strömungskanäle (z.B. Drallkammern, Prallflächen) verleiht kinetische Energie, wodurch der Flüssigkeitsstrahl destabilisiert wird und beim Austritt in einen feinen Sprühnebel aus Tröpfchen zerfällt. Das interne Design der Düse bestimmt das Sprühbild, die Tröpfchengrößenverteilung und die Durchflussrate. Beispielsweise induziert eine Drallkammer eine Rotationsbewegung, die die Zerstäubung verbessert. Der Betriebsdruck muss innerhalb des angegebenen Bereichs (1,0–1,6 MPa) liegen, um eine ordnungsgemäße Zerstäubung zu gewährleisten; Abweichungen führen zu schlechter Sprühqualität. Die Düse ist eine passive Komponente, die auf die vorgeschaltete Pumpe und Druckregelung angewiesen ist. Sie benötigt keine externe Energie oder Steuersignale. Die Sprüheigenschaften werden durch Flüssigkeitseigenschaften wie Viskosität und Oberflächenspannung beeinflusst, die hier nicht spezifiziert sind. Die Düse muss an die Anwendungsanforderungen angepasst sein, einschließlich Durchflussrate, Sprühwinkel und Tröpfchengröße. Regelmäßige Inspektion auf Verschleiß, Verstopfung und Verschlechterung der Oberflächenbeschaffenheit ist erforderlich, um die Leistung aufrechtzuerhalten.
