Thermales Regelungssystem

Auf Basis strukturierter CNFX-Herstellerprofile wird Thermales Regelungssystem im Bereich Maschinen- und Anlagenbau anhand von Standardkonfiguration bis Schwerlastanforderung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Thermales Regelungssystem wird durch die Baugruppe aus Temperaturregler und Heizelement beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein Teilsystem, das für die präzise Temperaturregelung innerhalb der Integrierten Kalibrierkammer verantwortlich ist.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

Technische Definition

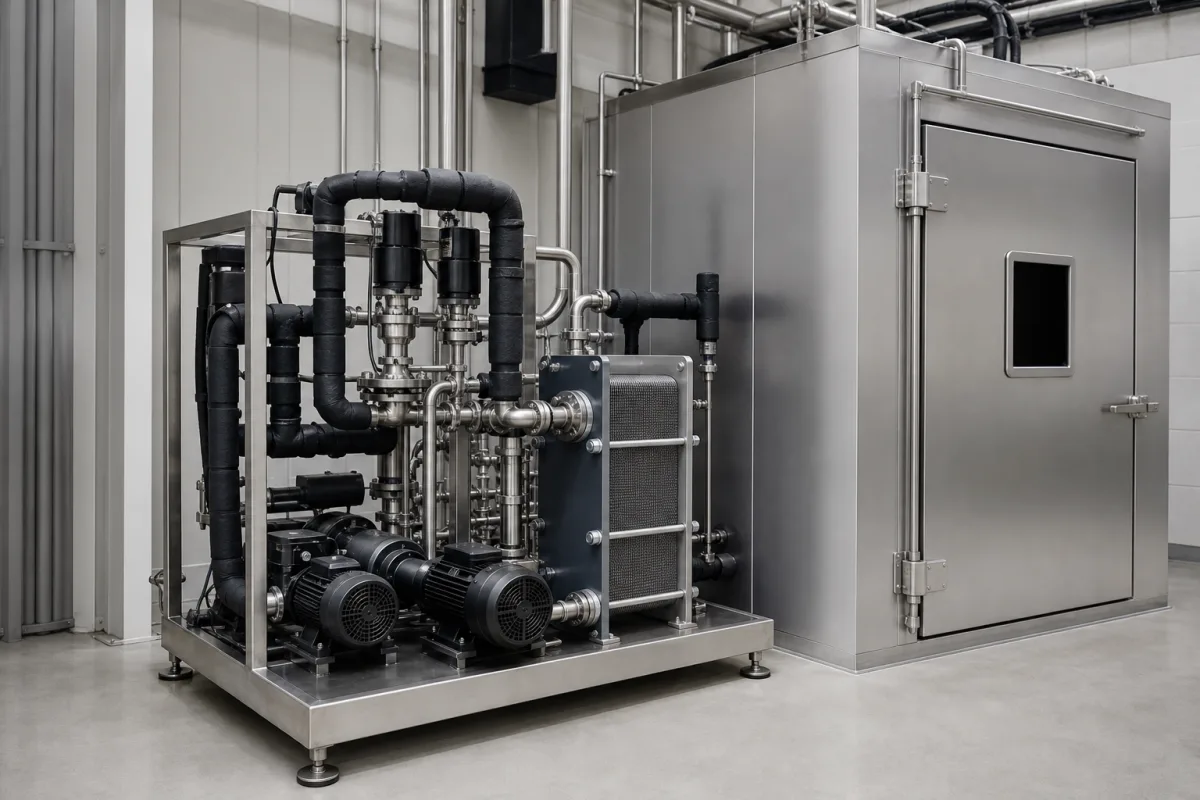

Das Thermale Regelungssystem ist eine kritische Komponente der Integrierten Kalibrierkammer, entwickelt, um die interne Umgebungstemperatur einzustellen, aufrechtzuerhalten und präzise zu regeln, um spezifische Kalibrierstandards zu erfüllen. Es gewährleistet thermische Stabilität und Gleichmäßigkeit über den Arbeitsbereich der Kammer, was für die genaue Kalibrierung von sensoren, Instrumenten oder temperaturabhängigen Komponenten unerlässlich ist.

Funktionsprinzip

Das System arbeitet typischerweise, indem es Sensoren (z.B. Thermoelemente, RTDs) zur Überwachung der internen Kammertemperatur nutzt. Diese Daten werden an einen Regler (z.B. PID-Regler) übermittelt, der sie mit einem benutzerdefinierten Sollwert vergleicht. Der Regler moduliert dann die Ausgabe an Heizelemente (z.B. Widerstandsheizungen) oder Kühlmechanismen (z.B. Kälteaggregate, Peltier-Kühler), um Wärme nach Bedarf zuzuführen oder abzuführen und die Zieltemperatur innerhalb enger Toleranzen zu halten.

Hauptmaterialien

Edelstahl (Gehäuse) Kupfer (Wärmetauscher) Keramik (Isolierung) Silizium (Steuerelektronik)

Komponenten / BOM

Temperaturregler
Verarbeitet Sensoreingänge, vergleicht diese mit dem Sollwert und gibt Steuersignale an Heiz-/Kühlaktuatoren aus.
Material: Elektronische Bauteile (Leiterplatte, Halbleiter)
Heizelement
Wandelt elektrische Energie in Wärme um, um die Kammerntemperatur zu erhöhen.
Material: Nickel-Chrom-Legierung (Widerstandsdraht)
Kühleinheit
Entfernt Wärme aus der Kammer zur Temperatursenkung, typischerweise über einen Kältekreislauf.
Material: Kupfer (Spulen), Aluminium (Rippen), Kältemittel
Temperatursensor(en)
Misst die Ist-Temperatur innerhalb der Kammer und liefert Rückmeldung an die Steuerung.
Material: Platin (RTD), Nickellegierung (Thermoelement)
Umluftgebläse
Fördert die Luftbewegung innerhalb der Kammer, um Temperaturgleichmäßigkeit und effizienten Wärmeübergang zu gewährleisten.
Material: Aluminiumlegierung (Schaufeln), Stahl (Motorgehäuse)

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Verschleiß der Kühlmittelpumpenlager über 50μm radiales Spiel → Reduzierte Durchflussrate unter 2 L/min, die zu einer Peltier-Übergangstemperatur >85°C führt → Doppelt redundante Pumpen mit Schwingungsüberwachung >4,5 mm/s RMS
Integral-Windup des PID-Reglers während ±10°C/min thermischer Transienten → Überschwingen über ±2°C Sollwertabweichung für >10 Sekunden → Anti-Windup-Schaltung mit 100ms Abtastung und Ableitungsbegrenzung bei 15°C/min

Technische Bewertung

Betriebsbereich
Betriebsbereich
15-35°C mit ±0,1°C Stabilität
Belastungs- und Ausfallgrenzen
Überschreitung von 45°C für >30 Sekunden oder Unterschreitung von 5°C für >60 Sekunden
Thermische Ausdehnungsdifferenz zwischen Peltier-Elementen (CTE 16×10⁻⁶/K) und Kupfer-Kühlkörpern (CTE 17×10⁻⁶/K), die mechanische Spannungen >250 MPa bei ΔT>40K verursacht
Fertigungskontext
Thermales Regelungssystem wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Thermales Regelungssystem Temperaturregelung Kalibrierkammer DIN-Standards PID-Regler Thermische Stabilität

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Integrierte Kalibrierkammer
Integrationsdetails ansehen
Automatischer Testhandler
Integrationsdetails ansehen
Halbleiter-Testhandler
Integrationsdetails ansehen

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme
Nachgelagerte Anwendungen
Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen
Traglast:0 bis 10 bar
Verstellbereich / Reichweite:0,5 bis 20 L/min
Einsatztemperatur:-40°C bis +150°C
Montage- und Anwendungskompatibilität
Deionisiertes WasserThermales Öl (z.B. Syltherm XLT)Ethylenglykol/Wasser-Gemisch (50/50)
Nicht geeignet: Korrosive chemische Umgebungen (z.B. starke Säuren, Chloride)
Auslegungsdaten
  • Erforderliche Wärmelast (kW)
  • Gewünschte Temperaturstabilität (±°C)
  • Verfügbare Kühlwasserversorgungstemperatur (°C)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Verschmutzung und Verkrustung
Cause: Mineralablagerungen, biologisches Wachstum oder Partikelansammlung auf Wärmeaustauschflächen aufgrund schlechter Wasserqualität, unzureichender Filtration oder unsachgemäßer chemischer Behandlung, was den Wärmeübergangswirkungsgrad verringert und den Druckabfall erhöht.
Korrosion und Lochfraß
Cause: Elektrochemischer Abbau von Metallkomponenten (z.B. Rohre, Wärmetauscher, Pumpen) verursacht durch aggressive Wasserchemie (niedriger pH-Wert, hoher Chloridgehalt), galvanische Paare oder mikrobiologisch beeinflusste Korrosion (MIC), was zu Leckagen und strukturellem Versagen führt.
Wartungsindikatoren
  • Abnormale Temperaturschwankungen oder Unfähigkeit, den Sollwert trotz Dauerbetriebs aufrechtzuerhalten
  • Ungewöhnliche Geräusche (z.B. Klopfen, Schleifen oder Kavitationsgeräusche) von Pumpen, Ventilen oder Rohrleitungen oder sichtbare Leckagen, Korrosion oder Dampf/Wasserdampf, der aus Verbindungen entweicht
Technische Hinweise
  • Implementieren Sie ein umfassendes Wasserbehandlungsprogramm mit regelmäßiger chemischer Analyse und Dosierung zur Kontrolle von Verkrustung, Korrosion und biologischem Wachstum und installieren Sie geeignete Filtration (z.B. Nebenstrom- oder automatische Rückspülfilter) zur Entfernung von Partikeln.
  • Etablieren Sie ein prädiktives Wartungsregime unter Verwendung von Schwingungsanalyse für rotierende Ausrüstung (Pumpen, Ventilatoren), Infrarot-Thermografie für Wärmetauscher und elektrische Komponenten und Ultraschall-Lecksuche für Ventile und Kondensatableiter zur frühzeitigen Identifizierung von Problemen.

Compliance & Manufacturing Standards

Reference Standards
DIN EN ISO 9001:2015 - QualitätsmanagementsystemeDIN EN 16798-5-1 - Energetische Bewertung von GebäudenCE-Kennzeichnung - EU-Richtlinie 2014/35/EU (Niederspannungsrichtlinie)
Manufacturing Precision
  • Temperaturregelgenauigkeit: +/-0,5°C
  • Durchflussratenvariation: +/-2% der Nennkapazität
Quality Inspection
  • Thermischer Leistungstest (z.B. DIN EN 14511 für Kälteleistung)
  • Dichtheitsprüfung (z.B. Druckabfall- oder Helium-Massenspektrometrie)

Hersteller, die dieses Produkt fertigen

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Supply ChainRelated Products and Components

Aktorsteuerung

Ein elektronisches Gerät zur Steuerung und Regelung von Aktoren in automatisierten Systemen.

Spezifikationen ansehen ->
Landmaschinen

Maschinen und Geräte, die in landwirtschaftlichen Betrieben eingesetzt werden, um Effizienz und Produktivität zu steigern.

Spezifikationen ansehen ->
All-Terrain-Kran

Ein mobiler Kran, der für den Betrieb sowohl auf asphaltierten Straßen als auch auf unwegsamem Gelände konzipiert ist und über herausragende Mobilität und Hubkapazitäten verfügt.

Spezifikationen ansehen ->
Gelenkkipper

Ein schweres Geländefahrzeug mit einem Schwenkgelenk zwischen Fahrerhaus und Kippmulde für verbesserte Manövrierfähigkeit auf unebenem Gelände.

Spezifikationen ansehen ->

Häufige Fragen

Welche Materialien werden in diesem thermischen Regelungssystem verwendet und warum?

Das System verwendet Edelstahl für ein langlebiges Gehäuse, Kupfer für effizienten Wärmeaustausch in Wärmetauschern, Keramik für optimale Isolierung und Silizium für zuverlässige Steuerelektronik, um präzise Temperaturregelung und Langlebigkeit zu gewährleisten.

Wie hält dieses System präzise Temperaturen in Kalibrierkammern aufrecht?

Es kombiniert einen Temperaturregler, Heizelement, Kühleinheit, Sensoren und einen Umluftventilator, um Bedingungen aktiv zu überwachen und anzupassen, wodurch stabile Temperaturen erreicht werden, die für genaue Kalibrierung im Maschinenbau kritisch sind.

Was sind die Schlüsselkomponenten in der Stückliste für die Installation?

Die Stückliste umfasst einen Temperaturregler, Heizelement, Kühleinheit, Temperatursensor(en) und einen Umluftventilator, alle so konzipiert, dass sie sich nahtlos in Kalibrierkammern für effektives thermisches Management integrieren lassen.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
