Technische Definition

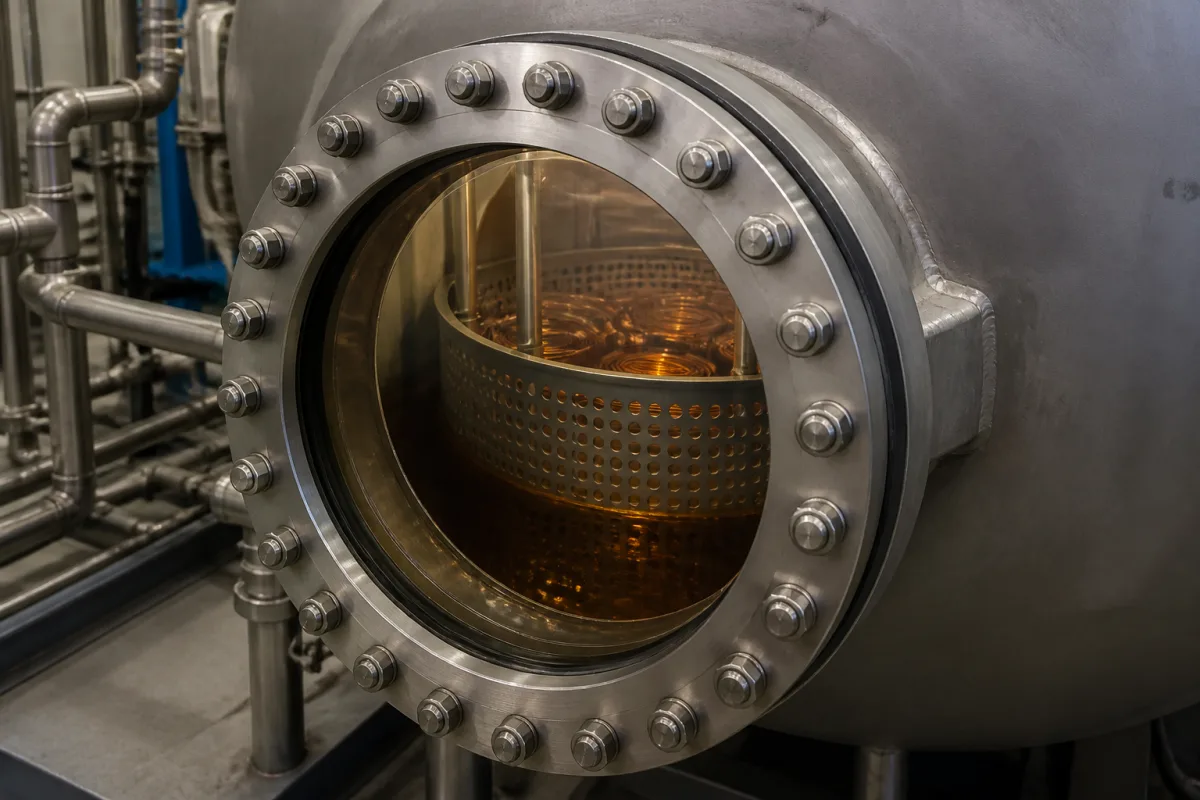

Das Sichtfenster ist eine kritische Komponente einer Vakuum-Druck-Imprägnierkammer (VPI) und bietet eine abgedichtete, transparente Schnittstelle, die es Bedienern ermöglicht, den Imprägnierprozess, das Materialverhalten und die Kammerbedingungen visuell zu überwachen, ohne das Vakuum- oder Druckdichtung zu brechen. Es ist unerlässlich für Qualitätskontrolle, Prozessverifikation und Sicherheit während der Imprägnierung von Materialien wie elektrischen Wicklungen, Verbundwerkstoffen oder Holzprodukten. Das Sichtfenster ist so konstruiert, dass es den betrieblichen Vakuum- und Druckzyklen der Kammer standhält und gleichzeitig die optische Klarheit bewahrt. Seine Konstruktion umfasst eine transparente Scheibe, typischerweise aus gehärtetem Glas oder Polycarbonat, die in einem Edelstahlflansch montiert ist, der in die Kammerwand integriert ist. Der Dichtmechanismus, oft mit O-Ringen oder Dichtungen aus FKM, verhindert Luft- oder Flüssigkeitslecks und gewährleistet die Integrität der Imprägnierungsumgebung. Zu den wichtigsten Parametern gehören ein Sichtdurchmesser von 100–300 mm, Betriebsdruck von 0,1–0,6 MPa, Betriebstemperaturbereich von -20 bis 150 °C, Glasdicke von 15–40 mm (gemäß GB/T 15738), Lichtdurchlässigkeit von 85–92% (gemäß ISO 9050), Flanschnorm DN50–DN200 (gemäß DIN 2633), Gewicht von 5–20 kg und IP-Schutzart von IP54–IP65 (gemäß IEC 60529). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Das Sichtfenster ist kein eigenständiges Produkt; es wird basierend auf dem Design und den betrieblichen Anforderungen der Kammer ausgewählt. Käufer sollten modellspezifische Werte und Normen vor dem Kauf mit dem rechtlichen Hersteller oder Lieferanten verifizieren. Die Leistung des Sichtfensters ist entscheidend für die Prozessüberwachung; jede Verschlechterung der optischen Klarheit oder Dichtungsintegrität kann die Prozesskontrolle und Sicherheit beeinträchtigen. Regelmäßige Inspektion und Wartung werden empfohlen, um die kontinuierliche Funktionalität zu gewährleisten.
Funktionsprinzip
Das Sichtfenster besteht aus einer transparenten Scheibe (typischerweise dickes Glas oder Polycarbonat), die in einem abgedichteten Flansch montiert ist, der in die Kammerwand integriert ist. Es ist so konstruiert, dass es den betrieblichen Vakuum- und Druckzyklen der Kammer standhält und gleichzeitig die optische Klarheit bewahrt. Der Dichtmechanismus (z. B. O-Ringe, Dichtungen) verhindert Luft- oder Flüssigkeitslecks und gewährleistet die Integrität der Imprägnierungsumgebung. Die Scheibe wird vom Flansch gehalten, der mit der Kammer verschraubt oder verschweißt ist. Die Dichtung wird zwischen Scheibe und Flansch komprimiert, um eine vakuumdichte und druckdichte Barriere zu schaffen. Das transparente Material ermöglicht es Bedienern, den Prozess zu beobachten, ohne die innere Umgebung der Kammer zu unterbrechen.
