Drehmomentregelsystem

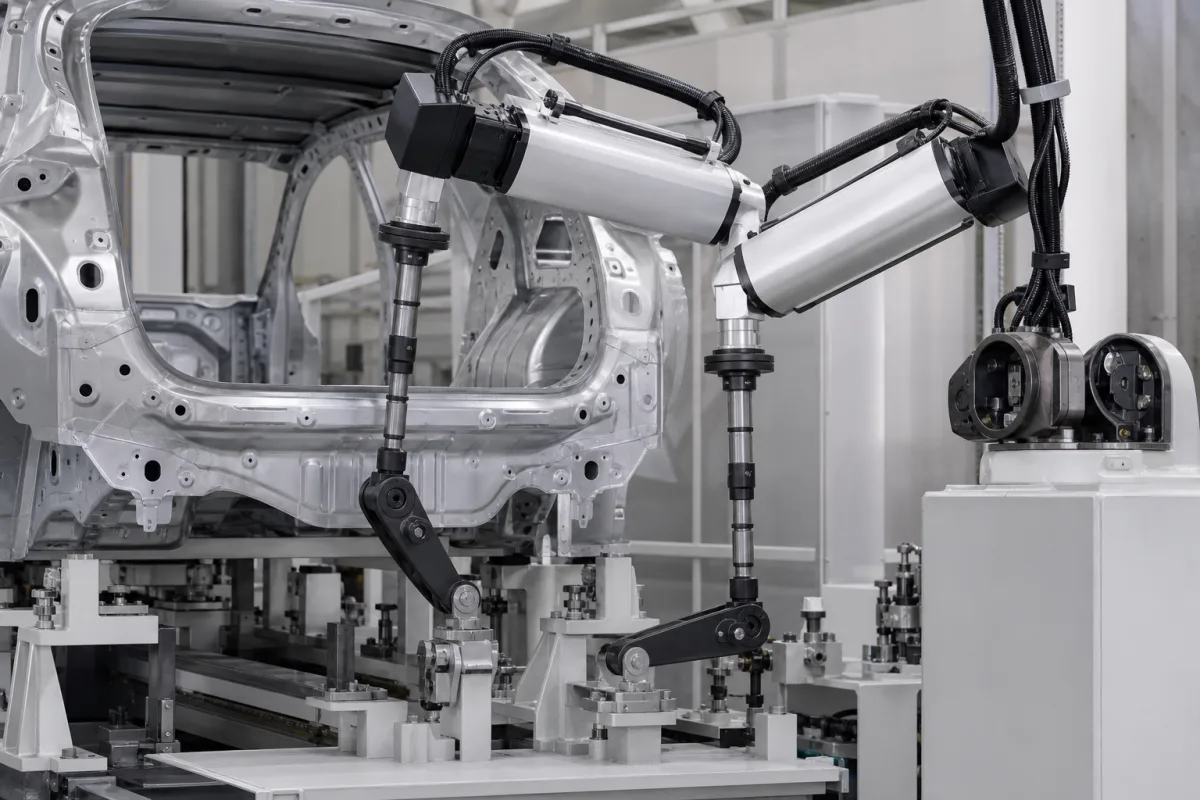

Das Drehmomentregelsystem ist ein Subsystem auf Komponentenebene, das in der Kraftfahrzeugherstellung, insbesondere in der Montagelinie für Antriebsstränge, eingesetzt wird.Es gewährleistet eine präzise Drehmomentaufbringung bei der Montage von Antriebsstrangkomponenten wie Motorblöcken, Getriebegehäusen und Antriebsverbindungen.Das System hält eine gleichbleibende Schraubqualität aufrecht, verhindert Unter- oder Überdrehmomentbedingungen und bietet Echtzeitüberwachung und Datenprotokollierung für die Qualitätssicherung.Es ist für die Integration in automatisierte Montagesysteme ausgelegt und wird typischerweise von speicherprogrammierbaren Steuerungen (SPS) gesteuert.Der Nenndrehmomentbereich beträgt 5–200 N·m und deckt typische Schraubanwendungen in der Antriebsstrangmontage ab.Die Drehmomentgenauigkeit beträgt ±3 % gemäß ISO 5393, mit höherer Genauigkeit für kritische Verbindungen.Die Winkelgenauigkeit beträgt ±1° für winkelgesteuertes Anziehen.Die Abtastrate beträgt 1000 Hz für Echtzeitüberwachung.Das Steuersignal ist eine 4–20-mA-Schnittstelle für die SPS-Integration.Die Versorgungsspannung beträgt 24 V DC ±10 %, Standard-Industriespannung.Der Betriebstemperaturbereich beträgt -10 bis 50 °C; außerhalb dieses Bereichs kann die Genauigkeit beeinträchtigt werden.Die Schutzart beträgt IP54–IP65 gemäß IEC 60529, geeignet für staubige oder feuchte Umgebungen.Kommunikationsprotokolle umfassen PROFINET und EtherNet/IP gemäß IEC 61158, für Datenprotokollierung und Rückverfolgbarkeit.Das Gewicht liegt je nach Konfiguration zwischen 8 und 15 kg.Die Abmessungen betragen 300×200×150 mm (B×H×T), kompakt für enge Räume.Zu den Materialien gehören Aluminiumlegierungsgehäuse, Drehmomentsensoren aus Edelstahl, Kupferleitungen und Polymerisolierung.Alle Werte sind Verzeichnisreferenzen und müssen mit dem Hersteller für das spezifische Modell und die Anwendung verifiziert werden.

Das System verwendet typischerweise Servomotoren oder hydraulische Aktuatoren, die von SPS gesteuert werden, mit Drehmomentsensoren und Rückkopplungsmechanismen. Es misst das aufgebrachte Drehmoment über Dehnungsmessstreifen oder Drehgeber, vergleicht es mit voreingestellten Werten und passt den Antriebsmechanismus entsprechend an, um das Zieldrehmoment mit minimaler Abweichung zu erreichen. Diese Regelung mit geschlossenem Regelkreis gewährleistet Genauigkeit und Wiederholbarkeit.
