Heiz-/Kühlregister

Auf Basis strukturierter CNFX-Herstellerprofile wird Heiz-/Kühlregister im Bereich Reparatur und Installation von Maschinen und Geräten anhand von Nenndurchmesser bis Wärmeübertragungsfläche eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Heiz-/Kühlregister wird durch die Baugruppe aus Rohre und Kühllamellen beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Wärmetauscherkomponenten in Luftbehandlungsgeräten, die Wärmeenergie an Luftströme übertragen oder von ihnen aufnehmen

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

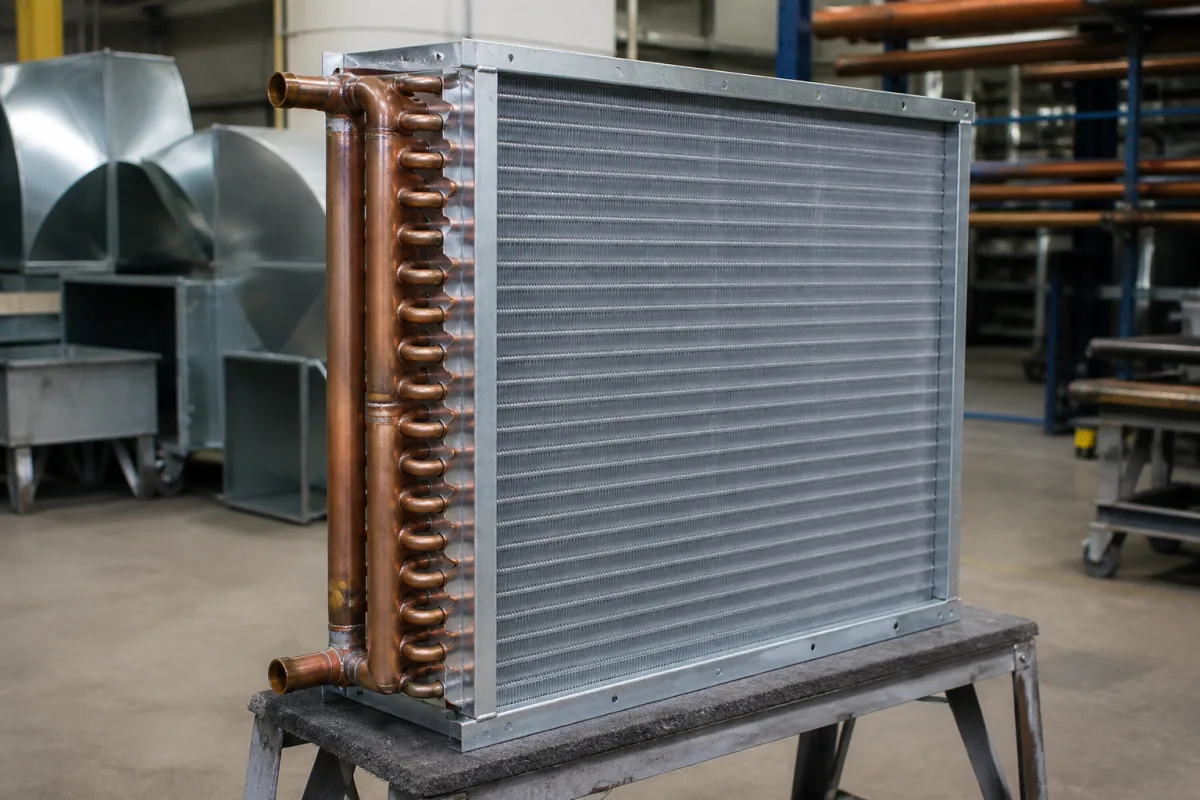

Heiz-/Kühlregister in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Heiz-/Kühlregister

Technische Definition

Heiz-/Kühlregister sind wesentliche Wärmeübertragungskomponenten in Luftbehandlungsgeräten (AHUs), die Luft konditionieren, indem sie entweder Wärme hinzufügen (Heizregister) oder Wärme aus dem Luftstrom entfernen (Kühlregister). Diese Register bestehen aus Rohren oder Leitungen, die in Schlangenform angeordnet sind mit Lamellen versehen sind um die Oberfläche für einen effizienten Wärmeaustausch zu maximieren. Heizregister verwenden typischerweise Heißwasser, Dampf oder elektrische Widerstandselemente, während Kühlregister Kaltwasser oder Kältemittel verwenden, um Wärme aus der Luft aufzunehmen. Sie sind entscheidend für die präzise Temperaturregelung in industriellen und kommerziellen HVAC-Systemen. Die Register sind in verschiedenen Konfigurationen erhältlich, mit Materialien wie Kupfer, Aluminium und Edelstahl für Rohre und Lamellen. Zu den wichtigsten Parametern gehören Nenndurchmesser (DN15–DN300), Wärmeübertragungsfläche (0,5–50 m²), Betriebstemperatur (-40–150°C), Betriebsdruck (1,0–1,6 MPa) und Prüfdruck (1,5–2,4 MPa). Der Luftdruckabfall liegt zwischen 50–250 Pa bei Frontgeschwindigkeiten von 1,5–3,5 m/s, und der Wasserdruckabfall beträgt 10–80 kPa bei Wassergeschwindigkeiten von 0,6–1,5 m/s. Der Lamellenabstand variiert von 1,5–6,0 mm, und die Anzahl der Reihen kann von 1 bis 8 betragen. Das Gewicht liegt zwischen 10–500 kg. Diese Werte sind typische Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Normen wie ISO 6708 für Nenndurchmesser und ASTM B75, A312, B209, A240 für Materialien werden als Beschaffungsreferenzen verwendet. Bestätigen Sie die Konformität immer mit dem gesetzlichen Hersteller oder Lieferanten.

Funktionsprinzip

Heiz-/Kühlregister arbeiten nach dem Prinzip der konvektiven Wärmeübertragung. Bei Heizregistern strömt heißes Fluid (Wasser oder Dampf) durch die Rohre, überträgt Wärme auf die Lamellen und dann auf die darüberströmende Luft. Bei Kühlregistern nimmt kaltes Fluid (Kaltwasser oder Kältemittel) Wärme aus der Luft auf und kühlt sie ab. Die Lamellen vergrößern die Oberfläche, um die Wärmeaustauscheffizienz zu erhöhen. Die Temperatur und Durchflussrate des Fluids bestimmen die Menge an Heizung oder Kühlung, die dem Luftstrom zugeführt wird.

Hauptmaterialien

Kupfer, Aluminium, Edelstahl

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nenndurchmesser	DN15–DN300 mm	Common range for coil connectionsISO 6708
Wärmeübertragungsfläche	0.5–50 m²	Depends on coil rows and fin spacing
Betriebstemperatur	-40–150 °C	For water/glycol; steam up to 200°C
Prüfdruck	1.5–2.4 MPa	1.5× operating pressure
Luftdruckabfall	50–250 Pa	At face velocity 2–3 m/s
Wasserdruckabfall	10–80 kPa	At water velocity 0.6–1.5 m/s
Frontgeschwindigkeit	1.5–3.5 m/s	Higher velocity increases pressure drop
Rohrmaterial	Cu, CuNi, SS304, SS316	Copper standard; SS for corrosiveASTM B75, A312
Rippenmaterial	Al, Cu, SS304, SS316	Aluminum standard; SS for corrosiveASTM B209, A240
Rippenabstand	1.5–6.0 mm	Tighter spacing increases efficiency
Reihenzahl	1–8	More rows increase capacity and drop
Gewicht	10–500 kg	Depends on size and material

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Rohre
Transportieren von Heiz- oder Kühlflüssigkeit für den Wärmeaustausch
Kühllamellen
Vergrößern die Oberfläche für verbesserten Wärmeübergang zwischen Rohren und Luft
Verteiler
Verteilt und sammelt Fluid zu/von mehreren Rohrleitungskreisen
Material: ABS-Kunststoff
Gehäuse/Rahmen
Strukturelle Unterstützung und Gehäuse für die Spulenbaugruppe
Material: ABS-Kunststoff

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Bis zu 2,5 MPa (25 bar)
Durchflussrate:	0,5 bis 10 m/s Luftgeschwindigkeit
Betriebstemperatur:	-40°C bis 200°C

Montage- und Anwendungskompatibilität

Wasser/Glykol-GemischeKältemittel (R-134a, R-410A)Dampf (Niederdruck)

Nicht geeignet: Korrosive chemische Suspensionen oder abrasive Partikelströme

Auslegungsdaten

Erforderliche Wärmeübertragungsleistung (kW)
Luftdurchsatzrate (m³/h) und eintretende Luftbedingungen
Verfügbare Fluiddurchflussrate und Temperaturdifferenz

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,5-2,5 bar Differenzdruck, -40°C bis 120°C Fluidtemperatur, 0,5-3,0 m/s Luftgeschwindigkeit

Belastungs- und Ausfallgrenzen

3,0 bar Differenzdruck verursacht Rohrbruch, 130°C Fluidtemperatur verursacht Polymerdichtungsabbau, 4,0 m/s Luftgeschwindigkeit verursacht Rippenschwingungsermüdung

Thermische Ausdehnungsdifferenz zwischen Kupferrohren (17×10⁻⁶/°C) und Aluminiumrippen (23×10⁻⁶/°C), die zu Spannungskonzentration an gelöteten Verbindungen über 250 MPa Streckgrenze führt

Fertigungskontext

Heiz-/Kühlregister wird innerhalb von Reparatur und Installation von Maschinen und Geräten nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Korrosionsbedingte Leckage

Ursache: Chemischer Angriff durch Prozessfluide oder atmosphärische Kontaminanten, beschleunigt durch Feuchtigkeit, hohe Temperaturen oder galvanische Reaktionen mit unedleren Metallen.

Verschmutzung und Verstopfung

Ursache: Ablagerung von Kesselstein, Schmutz, biologischem Bewuchs oder Partikeln auf den Registeroberflächen, was die Wärmeübertragungseffizienz verringert und den Druckverlust erhöht.

Wartungsindikatoren

Sichtbare Korrosion, Lochfraß oder Feuchtigkeitsaustritt an Registeranschlüssen oder Rippen
Abnormale Temperaturdifferenzen oder reduzierte Wärmeübertragungseffizienz, angezeigt durch Prozessüberwachung

Technische Hinweise

Implementieren Sie regelmäßige chemische Behandlung und Wasserqualitätskontrolle zur Verhinderung von Kesselstein und Korrosion, einschließlich pH-Wert-Überwachung und Biozidanwendung, wo anwendbar.
Etablieren Sie einen regelmäßigen Reinigungsplan mit geeigneten Methoden (z.B. Bürsten, chemisches Spülen oder Luftwäsche), um die Registeroberflächenintegrität und thermische Leistung aufrechtzuerhalten.

Konformität und Fertigungsnormen

Referenznormen

ANSI/ASHRAE 33-2016 - Prüfverfahren für Luftkühl- und Luftheizregister mit ZwangsumlaufDIN EN 1886:2007 - Lüftung von Gebäuden - Luftbehandlungsgeräte - Mechanische Leistung

Fertigungsgenauigkeit

Rohraußendurchmesser: +/-0,05 mm
Rippenteilung: +/-0,1 mm

Qualitätsprüfung

Hydrostatischer Drucktest (typischerweise 1,5x Auslegungsdruck)
Heliumleckdetektionstest (Empfindlichkeit ≤ 1×10⁻⁶ mbar·L/s)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Gefrier-Tau-Zyklen mit Wassergehalt über 0,5 % Volumenanteil in Glykolgemischen → Eiskristallbildung verursacht Rohrausdehnung über 0,3 % Dehnungsgrenze → Glykolkonzentration auf mindestens 40 % gehalten mit automatisierter Refraktometerüberwachung

Partikelakkumulation über 150 g/m² auf Rippenoberflächen → Luftstromreduktion unter 0,3 m/s verursacht Verlust des laminar-turbulenten Übergangs → Elektrostatische Abscheidung mit 15 kV Potentialdifferenz über 50 mm Elektrodenabstand
