Elektrodenhaltermechanismus

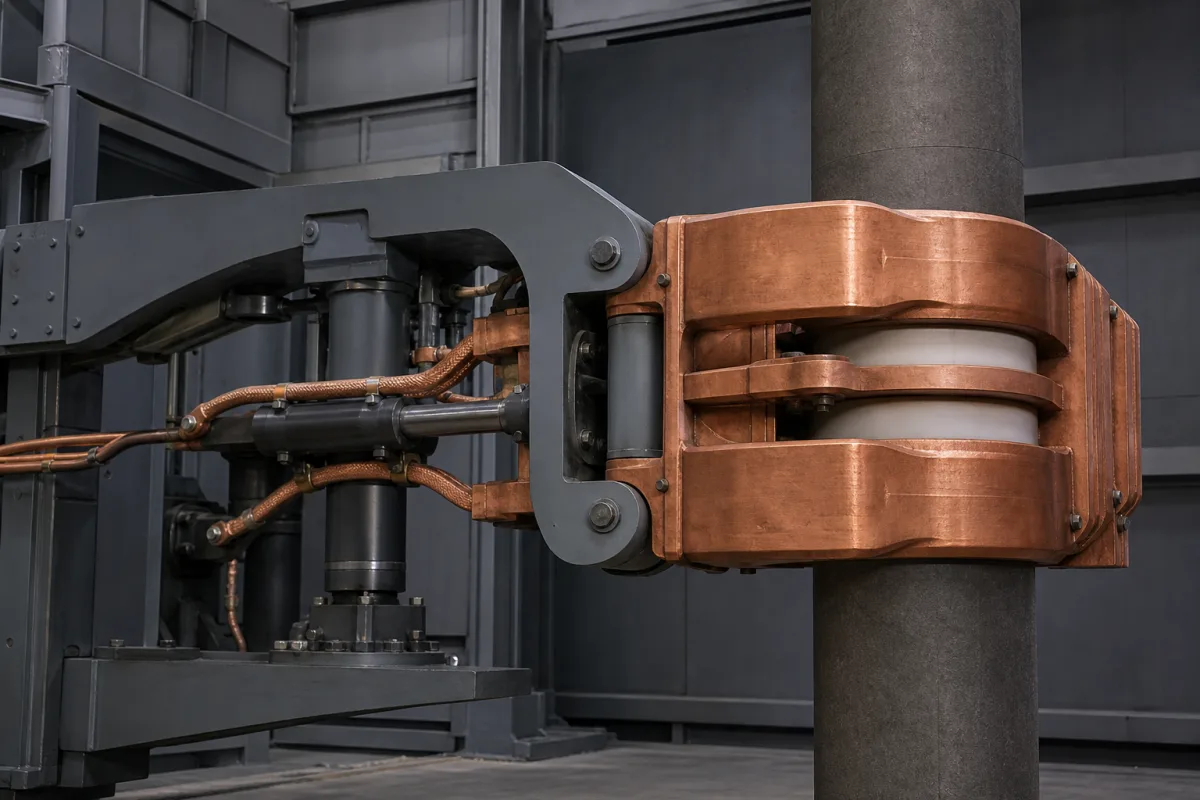

Der Elektrodenhaltermechanismus ist eine kritische Komponente des Elektrodenmanipulators eines Lichtbogenofens. Er ist für das sichere Klemmen der Graphitelektroden während des Ofenbetriebs verantwortlich. Er gewährleistet präzise Positionierung, hält elektrischen Kontakt und widersteht extremen thermischen und mechanischen Belastungen, während er eine kontrollierte vertikale Bewegung und Rotation der Elektroden während des Stahlherstellungsprozesses ermöglicht. Der Mechanismus verwendet typischerweise hydraulische oder pneumatische Spannsysteme mit Backen oder Spannzangen, die einen gleichmäßigen Druck um den Elektrodenumfang ausüben. Er ist mit den Hebe- und Rotationssystemen des Manipulators verbunden, um die Elektrode in der richtigen Tiefe im Metallbad zu positionieren und während des gesamten Schmelzzyklus eine optimale Lichtbogenstabilität und elektrische Leitfähigkeit aufrechtzuerhalten. Zu den wichtigsten Parametern gehören eine Spannkraft von 150–300 kN, ein Elektrodendurchmesserbereich von 200–700 mm und ein Spannhub von 50–120 mm. Die Positioniergenauigkeit beträgt ±0,5 mm, und der Mechanismus kann Elektrodentemperaturen bis zu 3000 °C standhalten. Kühlwasserflussraten von 20–40 l/min bei Drücken von 0,3–0,6 MPa verhindern Überhitzung. Der elektrische Isolationswiderstand beträgt mindestens 10 MΩ gemäß IEC 60243-1, und die Schutzart ist IP54–IP65 gemäß IEC 60529. Der Mechanismus wiegt 800–1500 kg und besteht aus hochfestem legiertem Stahl, hitzebeständigen Stahllegierungen und Kupferlegierungen für elektrische Kontakte. Referenzmaterialgüten umfassen ASTM A36 für Baustahl. Der Betriebsdruck liegt zwischen 1,0 und 1,6 MPa. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden.

Der Mechanismus verwendet hydraulische oder pneumatische Spannsysteme mit Backen oder Spannzangen, die einen gleichmäßigen Druck um den Elektrodenumfang ausüben. Er ist mit den Hebe- und Rotationssystemen des Manipulators verbunden, um die Elektrode in der richtigen Tiefe im Metallbad zu positionieren und während des gesamten Schmelzzyklus eine optimale Lichtbogenstabilität und elektrische Leitfähigkeit aufrechtzuerhalten. Die Spannkraft ist innerhalb von 150–300 kN einstellbar, um thermische Ausdehnung und Elektrodenverschleiß auszugleichen. Kühlwasser zirkuliert durch interne Kanäle, um Wärme abzuleiten, und elektrische Isolierung verhindert Stromleckagen zur Ofenstruktur.
