Stopperstange (Stopperstangensystem)

Auf Basis strukturierter CNFX-Herstellerprofile wird Stopperstange (Stopperstangensystem) im Bereich Grundmetallherstellung anhand von Standardkonfiguration bis Schwerlastanforderung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Stopperstange (Stopperstangensystem) wird durch die Baugruppe aus Stahlschaft/Kern und Feuerfeste Hülse oder Spitze beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine feuerfeste ausgekleidete Stange, die zur Regelung des Metallflusses aus einer Gießpfanne oder einem Tundisch bei Stranggussprozessen eingesetzt wird.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

Technische Definition

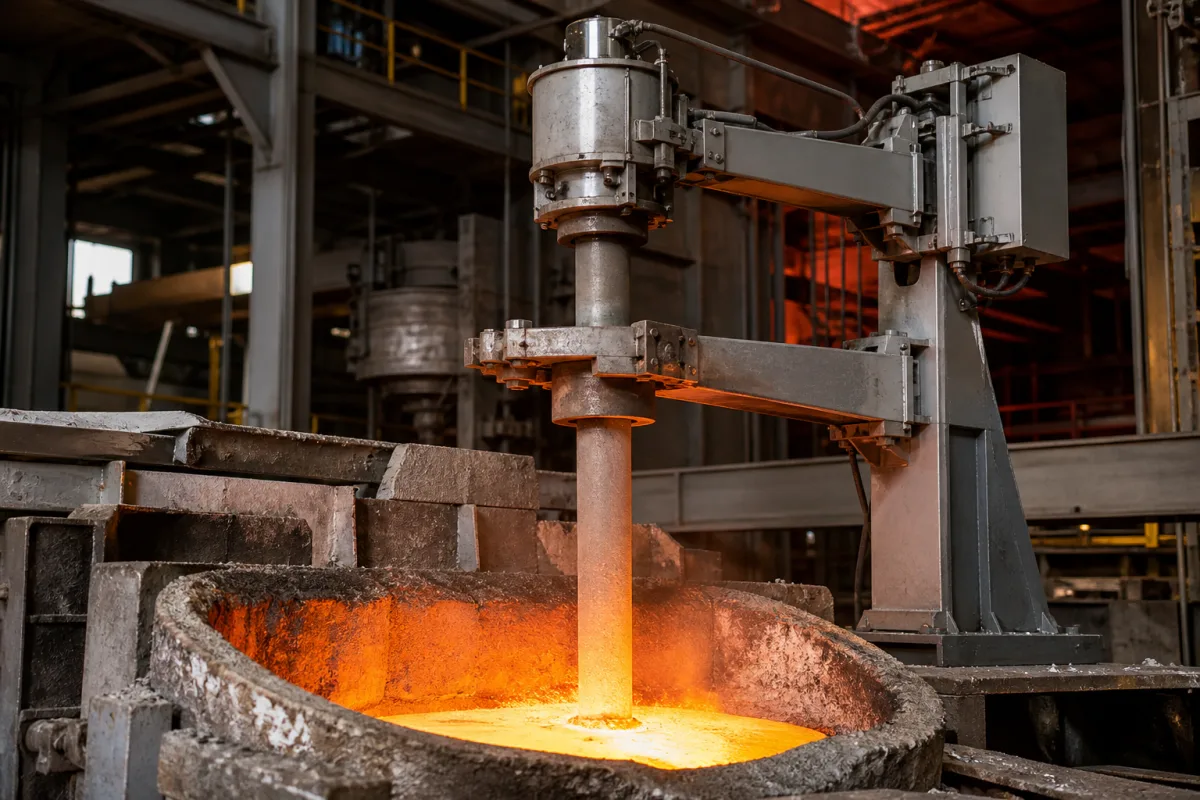

Eine Stopperstange ist ein kritisches Bauteil innerhalb eines Stopperstangensystems, das selbst eine Art Durchflussregelvorrichtung in der Stahlherstellung und anderen Metallgussprozessen darstellt. Sie besteht aus einer Stahlstange mit einer feuerfesten Spitze, die in die Düse einer Gießpfanne oder eines Tundischs eingeführt wird. Durch Anheben oder Absenken der Stange können Bediener den Durchfluss von flüssigem Metall in die Kokille präzise regulieren und so einen stabilen und kontrollierten Gussprozess sicherstellen.

Funktionsprinzip

Die Stopperstange arbeitet nach einem einfachen vertikalen Gleitmechanismus. Sie ist über der Auslassdüse (typischerweise in einer Gießpfanne oder einem Tundisch) positioniert. Um den Fluss von flüssigem Metall zu starten oder zu erhöhen, wird die Stange angehoben, wodurch ein Spalt zwischen ihrer feuerfesten Spitze und dem Düsensitz entsteht. Um den Fluss zu stoppen oder zu verringern, wird die Stange abgesenkt, wobei ihre Spitze gegen den Düsensitz gedrückt wird, um die Öffnung abzudichten. Diese mechanische Aktion ermöglicht eine direkte, positive Absperrkontrolle.

Hauptmaterialien

Stahlkern (z.B. niedriglegierter Stahl) Feuerfeste Hülse/Spitze (z.B. Aluminiumoxid-Graphit, Zirkonoxid)

Komponenten / BOM

Stahlschaft/Kern
Bietet die strukturelle Festigkeit und den Verbindungspunkt zum Hubmechanismus des Stopfenstangensystems.
Material: Stahl
Feuerfeste Hülse oder Spitze
Das verschleißfeste Bauteil, das direkt mit dem flüssigen Metall in Kontakt kommt und gegen die Düse abdichtet. Es widersteht extremen thermischen und chemischen Bedingungen.
Material: Aluminiumoxid-Graphit, Zirkonoxid oder andere Hochleistungskeramiken
Anschlusskopf/Gewinde
Die Schnittstelle (oft mit Gewinde), die die Stange mit dem Hubarm oder dem Mechanismus des Stopfenstabsystems verbindet.
Material: Stahl

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Wärmeleitfähigkeitsunterschied zwischen Zirkonoxidauskleidung (2,5 W/m·K) und Stahlmantel (45 W/m·K), der einen 1200°C-Temperaturgradienten erzeugt. → Abplatzen und Ablösen des Feuerfestmaterials während thermischer Zyklen, wodurch der Stahlstab 1550°C flüssigem Stahl ausgesetzt wird. → Abgestufte Feuerfestauslegung mit intermediärer Aluminiumoxidschicht (8 W/m·K) und kontrollierter Abkühlrate unter 100°C/min.
Hydraulikflüssigkeitsverschmutzung über ISO 4406 18/16/13 Reinheitsklasse, die Servoventilhaftung verursacht. → Stangenpositionierungsfehler über ±1,5 mm vom Sollwert, der zu unkontrollierten Metallflussratenschwankungen von ±15% führt. → Doppelt redundantes Filtersystem mit 3 μm Absolutfiltern und kontinuierlicher Partikelüberwachung mit automatischer Umgehung bei 20 mg/L Verschmutzung.

Technische Bewertung

Betriebsbereich
Betriebsbereich
0-1500°C Feuerfestoberflächentemperatur, 0-2,5 MPa hydraulischer Druck, 0-50 mm/min lineare Antriebsgeschwindigkeit.
Belastungs- und Ausfallgrenzen
Feuerfesterosionsverlust über 15 mm Dicke, Thermoschock über 200°C/min Temperaturgradient, hydraulischer Druckabfall unter 0,7 MPa für den Antrieb.
Thermische Ermüdung durch zyklische Erwärmung (20-1500°C), die zu Mikrorissen im Feuerfestmaterial führt, gefolgt von Flüssigstahleindringung (Fe-C-Legierung bei 1550°C), die über Oxidations-Reduktions-Reaktionen an der Grenzfläche Feuerfestmaterial-Stahl zu struktureller Degradation führt.
Fertigungskontext
Stopperstange (Stopperstangensystem) wird innerhalb von Grundmetallherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Stopperstange Strangguss Feuerfestmaterial Durchflussregelung Stahlherstellung DIN-Standards Wartung Versagensanalyse

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Strömungsregelvorrichtung (Schieber oder Stopfenstange)
Integrationsdetails ansehen

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme
Nachgelagerte Anwendungen
Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen
Traglast:0,1-0,5 MPa (Gießpfannen-/Tundischdruck)
Verstellbereich / Reichweite:1-6 t/min (Stranggussdurchfluss)
Einsatztemperatur:1500-1700°C (typischer Stahlgussbereich)
Montage- und Anwendungskompatibilität
Flüssiger StahlFlüssiges EisenFlüssige Kupferlegierungen
Nicht geeignet: Korrosive Schlackenumgebungen (hoher Schwefel-/Phosphorgehalt)
Auslegungsdaten
  • Gießpfannen-/Tundischdüsendurchmesser (mm)
  • Erforderliche Durchflussregelgenauigkeit (%)
  • Gusssequenzdauer (Minuten)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Thermische Ermüdungsrisse
Cause: Wiederholte thermische Zyklen durch Kontakt mit flüssigem Stahl und Kühlwasserströmung, die zu Spannungskonzentration und Rissbildung an kritischen Bereichen wie der Spitze oder Verbindungsstellen führen.
Erosions- und Korrosionsverschleiß
Cause: Kombinierte Einwirkung von Hochgeschwindigkeits-Flüssigstahlfluss (erosiver Verschleiß) und chemischem Angriff durch Schlacke oder oxidierende Elemente (korrosiver Verschleiß), insbesondere an der Stopperstangenspitze und den Bohrungsflächen.
Wartungsindikatoren
  • Sichtbare Risse, Abplatzungen oder übermäßiger Verschleiß an der Stopperstangenspitze oder am Körper während der Inspektion
  • Abnormale oder inkonsistente Stahlflussregelung während des Gießens, wie z.B. ungleichmäßiges Ausgießen oder Schwierigkeiten, die gewünschte Durchflussrate aufrechtzuerhalten
Technische Hinweise
  • Einführung geeigneter Vorwärm- und kontrollierter Abkühlverfahren zur Minimierung von Thermoschock und Reduzierung thermischer Spannungsgradienten während des Betriebs.
  • Verwendung hochwertiger Feuerfestmaterialien mit verbesserter Thermoschock- und Erosions-Korrosionsbeständigkeit sowie Gewährleistung präziser Ausrichtung und Installation zur Vermeidung mechanischer Spannungskonzentrationen.

Compliance & Manufacturing Standards

Reference Standards
ISO 9001:2015 QualitätsmanagementsystemeASTM A297/A297M-23 Norm für Stahlguss, Eisen-Chrom und Eisen-Chrom-Nickel, hitzebeständig, für allgemeine AnwendungCE-Kennzeichnung (EU-Maschinenrichtlinie 2006/42/EG)
Manufacturing Precision
  • Bohrungsdurchmesser: +/-0,05 mm
  • Oberflächenebenheit: 0,1 mm pro 300 mm Länge
Quality Inspection
  • Eindringprüfung (PT) für Oberflächendefekte
  • Ultraschallprüfung (UT) für interne Integrität

Hersteller, die dieses Produkt fertigen

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Supply ChainRelated Products and Components

Aktuatorbaugruppe

Eine mechanische Baugruppe, die Energie in kontrollierte Bewegung oder Kraft innerhalb eines industriellen Systems umwandelt.

Spezifikationen ansehen ->
Anodenplatte

Elektrolysezellenkomponente für die Nichteisenmetallproduktion

Spezifikationen ansehen ->
Automatisiertes Barrenstapel- und Palettiersystem

Automatisiertes System zum Stapeln und Palettieren von Metallbarren nach dem Gießprozess.

Spezifikationen ansehen ->
Automatisierte Pfannen-Vorwärmstation

Automatisiertes System zum Vorwärmen von Metalltransportpfannen zur Vermeidung von thermischem Schock.

Spezifikationen ansehen ->

Häufige Fragen

Was sind die Hauptvorteile von Aluminiumoxid-Graphit-feuerfesten Hülsen in Stopperstangen?

Aluminiumoxid-Graphit-feuerfeste Hülsen bieten eine ausgezeichnete Thermoschockbeständigkeit, hohe Erosionsbeständigkeit gegenüber flüssigem Stahl und eine verlängerte Lebensdauer in Stranggussprozessen.

Wie oft sollten Stopperstangen in Stranggussanlagen ausgetauscht werden?

Die Austauschhäufigkeit hängt von den Gussbedingungen ab, liegt jedoch typischerweise im Bereich von 8-24 Stunden Dauerbetrieb. Eine regelmäßige Inspektion auf Verschleiß und thermische Ermüdung des Feuerfestmaterials wird empfohlen.

Welche Faktoren bestimmen die Wahl zwischen Zirkonoxid- und Aluminiumoxid-Graphit-feuerfesten Spitzen?

Zirkonoxidspitzen werden für Hochtemperaturanwendungen und aggressivere Stahlgüten bevorzugt, während Aluminiumoxid-Graphit eine bessere Thermoschockbeständigkeit bietet und für Standardgussbedingungen kosteneffektiv ist.
