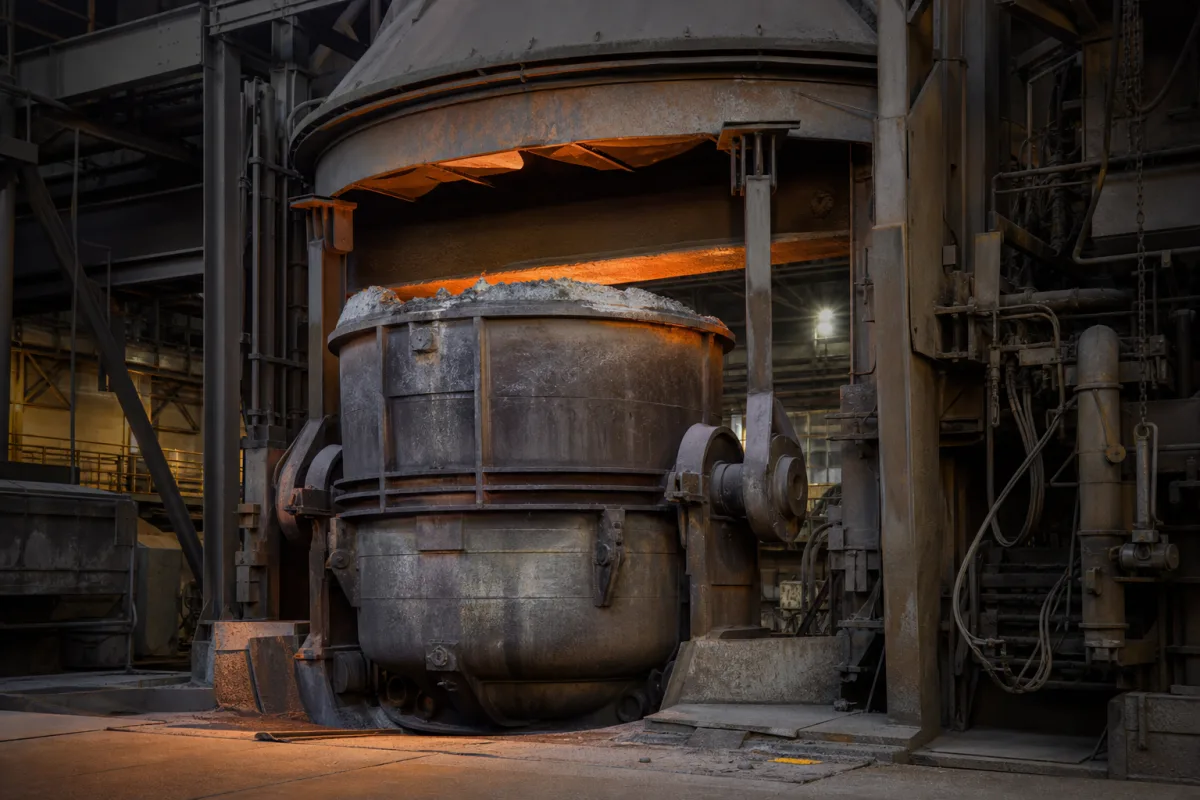

Behandlungspfanne

Die Behandlungspfanne ist ein spezielles Gefäß, das in der Grundmetallherstellung, insbesondere in Vakuuminduktionsentgasungsanlagen, eingesetzt wird. Ihre Hauptfunktion besteht darin, Metallschmelze aufzunehmen und während der Vakuumbehandlung zu halten, wodurch gelöste Gase wie Wasserstoff und Stickstoff entfernt werden. Dieser Prozess verbessert die mechanischen Eigenschaften des Metalls und reduziert Defekte. Die Pfanne besteht aus feuerfest ausgekleidetem Stahl, der Wärmedämmung und Schutz vor hohen Temperaturen bietet. Sie ist für den Betrieb unter Vakuumbedingungen ausgelegt, mit einem typischen Arbeitstemperaturbereich von 1600–1700 °C und einem Vakuumgrad von 0,5–1,0 mbar. Die Nennkapazität liegt je nach Anwendung zwischen 30 und 120 Tonnen. Die Pfanne verfügt über einen Kippmechanismus, der das Entfernen von Schlacke und das Gießen ermöglicht, mit einem Kippwinkel von 0–110 Grad. Zu den wichtigsten Abmessungen gehören eine Wandstärke von 20–40 mm, eine Dicke der feuerfesten Auskleidung von 150–250 mm, eine Gesamthöhe von 3000–5000 mm und ein Außendurchmesser oben von 2500–4000 mm. Der Zapfendurchmesser beträgt 200–350 mm und ermöglicht das Heben und Kippen. Das Leergewicht (ohne feuerfeste Auskleidung) beträgt 20–60 Tonnen. Die Lebensdauer der Pfanne beträgt typischerweise 50–80 Schmelzen, bevor eine Neuauskleidung erforderlich ist. Der Betriebsdruck wird bei 1,0–1,6 MPa gehalten, unter Bezugnahme auf. Diese Komponente ist entscheidend für die Produktion von qualitativ hochwertigem Metall. Bei der Auswahl oder Überprüfung einer Behandlungspfanne ist es wichtig, modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten zu bestätigen, da die angegebenen Parameter typische Referenzbereiche sind je nach spezifischem Design und Anwendung variieren können.

Die Behandlungspfanne funktioniert, indem sie Metallschmelze aufnimmt und in der Vakuumkammer der Entgasungsanlage positioniert wird. Unter reduziertem Druck werden gelöste Gase wie Wasserstoff und Stickstoff aus der Schmelze extrahiert. Temperaturkontrolle und Inertgasspülung können angewendet werden, um die Entfernung von Verunreinigungen zu verbessern und eine Reoxidation zu verhindern. Die feuerfeste Auskleidung schützt den Stahlmantel vor hohen Temperaturen und chemischen Angriffen. Der Kippmechanismus ermöglicht kontrolliertes Gießen und Schlackenentfernung. Eine effektive Entgasung erfordert die Aufrechterhaltung eines Vakuumgrads von 0,5–1,0 mbar und einer Arbeitstemperatur von 1600–1700 °C.
